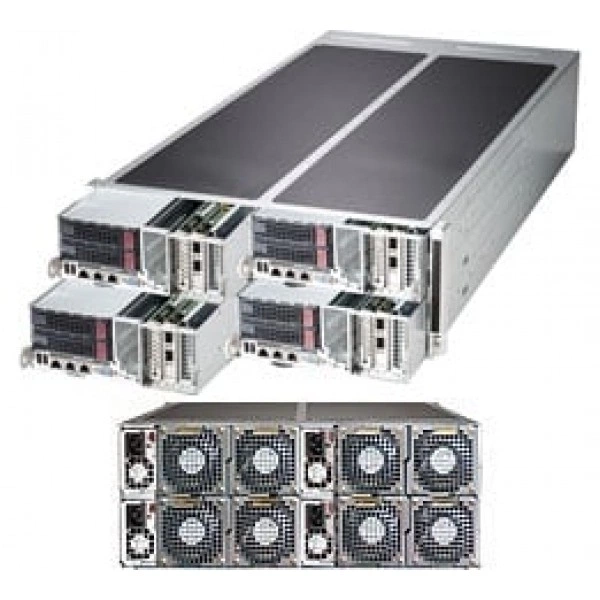

Сервер Supermicro SYS-F628R3-FC0PT+ 4U, LGA 2011, ECC DDR4

Интерфейсы и расширение

Видеовыход VGA на узел

1x VGA порт

Графическая подсистема

ASPEED AST2400 BMC

Интерфейсы SAS

SAS3 (12Gbps) через Broadcom 3008; SW RAID 0, 1 поддержка

Интерфейсы SAS на узел

2x SAS3 (12Gbps) порты

Интерфейсы SATA

SATA3 (6Gbps) с RAID 0, 1

Порты USB на узел

2x USB 3.0 порты

Сетевые контроллеры

Intel® X540 Два Порт 10GBase-T; Виртуальный Машина Устройство Очереди снижение I/O накладные расходы; Поддерживается 100BASE-TX, 1000BASE-T, 10G Base-T; RJ45 выход; 1x Realtek RTL8211E PHY (выделенный IPMI)

Сетевые порты LAN на узел

2x RJ45 10GBase-T LAN порты; 1x RJ45 Выделенный IPMI LAN порт

Слоты PCIe на узел

2x PCI-E 3.0 x8 (Низкопрофильное исполнение) слоты

Удалённое управление IPMI

Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка; ASPEED AST2400 BMC

Чипсет

Intel® C612 чипсет

Конструкция и монтаж

Артикул

SYS-F628R3-FC0PT+

Бренд

Supermicro

Высота

6.96" (177mm)

Глубина

29" (737mm)

Дисковая объединительная плата

1x SAS3/SATA3 объединительная плата

Доступный Colors

Чёрный

Индикаторы

Питание состояние LED; Жёсткий накопитель активность LED; 2x Сеть активность Индикаторы

Кнопки

Питание On/Off кнопка; UID кнопка

Масса

Масса нетто: 105 lbs (47.63 kg); Масса брутто: 150 lbs (68.04 kg)

Масса упаковки

28.3" (W) x 15.0" (H) x 42.4" (D)

Модель

SYS-F628R3-FC0PT+

Модель шасси

CSE-F424AL-R1K28BP

Назначение изделия

Служит аппаратной платформой для вычислительных сервисов и обработки данных

Тип оборудования

Серверные системы

Форм-фактор

4U Стоечный

Ширина

17.63" (448mm)

Оперативная память

Количество слотов DIMM

16x 288-pin DDR4 слотов DIMM; до 2TB† ECC 3DS LRDIMM, 1TB ECC RDIMM

Контроль ошибок памяти

Исправление однобитовые ошибки

Напряжение памяти

1.2 V

Объёмы модулей DIMM

RDIMM:; 64GB, 32GB, 16GB, 8GB, 4GB; LRDIMM: 64GB, 32GB; 3DS LRDIMM: 128GB

Тип памяти

2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-бит

Питание и охлаждение

Блок питания: AC Вход

1000W Выход @ 100-140V, 8-12A, 50-60Hz; 1280W Выход @ 180-240V, 6-8A, 50-60Hz

Блок питания: DC Выход

1000W: +12V/83A; +5Vsb/4A; 1280W: +12V/106.7A, +5Vsb/4A

Блок питания: Блоки питания

1280W Резервируемое Высокий-efficiency Digital Блоки питания w/ PMBus 1.2

Блок питания: Сертификация

Platinum Сертифицированный; [ Проверка Отчёт ]

Вентиляторы

8x 8cm 9.5K для высокой нагрузки, hot swappable вентиляторы с воздух кожух и PWM вентилятор скорость управление

Подсистема хранения

горячая замена на узел

2x 3.5" горячая замена SAS3 HDD лотки

Процессорная подсистема

Ограничения процессорной подсистемы

† версия BIOS 2.0 или новее требуется; *

Процессоры и сокет

Intel® Xeon® процессор E5-2600; v4†/; v3 семейство; (до 145W TDP); *; Два сокет R3 (LGA 2011)

Системная шина

QPI до 9.6 GT/s

Ядра и кэш

до 22 ядра† / до 55MB† кэш

Управление и совместимость

Системная плата

Super X10DRFF-CTG

Тип BIOS

128Mb SPI Flash EEPROM с AMI BIOS

Функции BIOS

Plug and Play (PnP); APM 1.2; PCI 2.3; ACPI 1.0 / 2.0 / 3.0 / 4.0; USB Клавиатура поддержка; SMBIOS 2.7.1; UEFI 2.3.1

Условия эксплуатации

Соответствие RoHS

RoHS Соответствует

Условия эксплуатации и требования

Рабочая температура:; 10°C до 35°C (50°F до 95°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
