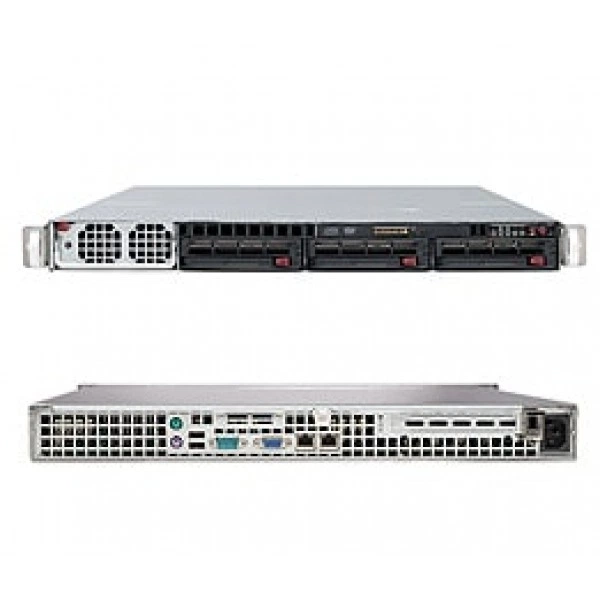

Сервер Supermicro SYS-8015C-T 1U, Intel® Xeon®, ECC DDR2

Интерфейсы и расширение

IDE

Один EIDE канал поддерживается до два UDMA IDE устройства(IDE-M, IDE-S) включая CF плата Поддерживается UDMA Режим 5, PIO Режим 4, и ATA/100 Компактный Flash (40-pin разъём, IDE 1, один канал) слот

Видеовыход VGA

1x VGA Порт

Графическая подсистема

ATI ES1000 контроллер с 32 MB из видеовывод память

Интерфейс дисковода

1 Дисковод контроллер; 1.44 MB, 2.88 MB

Интерфейсы SATA

Intel ESB2 SATAII Контроллер RAID 0, 1, 5, 10 поддержка (Windows) RAID 0, 1, 10 поддержка (Linux); Шесть Последовательный ATA порты

Клавиатура и мышь

PS/2 клавиатура и мышь порты

Контроллер Super I/O

Winbond 83627HF микросхема

Порты USB

2x USB задний порты 3x USB внутренний разъём 5 всего USB порты, 2.0 Соответствует / 1.1 Соответствует

Последовательные порты и разъёмы

1 Быстрый UART 16550 последовательный порт 1 Разъём

Сетевые контроллеры

Intel® 82575EB Два-Порт Gigabit Ethernet Контроллер Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход Intel® I/OAT поддержка для быстрых, масштабируемых и надёжных сетевых подключений

Сетевые порты LAN

2x RJ45 LAN порты

Слоты PCIe

1 x8 PCI-e Слот

Тактовый генератор

CK410B микросхема

Удалённое управление IPMI

Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0 200-pin IPMI слот (SIMSO) (Опционально: AOC-SIMSO(+)) For Выделенный LAN, кабель CBL-0177L требуется be используется (кабель sold separately)

Чипсет

Intel® 7300 (Clarksboro) чипсет ESB2

Конструкция и монтаж

Артикул

SYS-8015C-T

Бренд

Supermicro

Высота

1.7" (43mm)

Глубина

27.75" (705mm)

Доступный Colors

Чёрный, Бежевый

Индикаторы

Питание LED Жёсткий накопитель активность LED 2x Сеть активность Индикаторы Система Информация LED

Кнопки

Питание On/Off кнопка Система Сброс кнопка

Масса брутто

43 lbs (19.5 kg)

Модель

SYS-8015C-T

Модель шасси

SC818TQ-1000

Назначение изделия

Служит аппаратной платформой для вычислительных сервисов и обработки данных

Объединительная плата SATA

1U SATA / SAS Объединительная плата

Тип оборудования

Серверные системы

Форм-фактор

1U Стоечный

Ширина

17.2" (437mm)

Оперативная память

Контроль ошибок памяти

Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память) Поддерживается Intel® x4 и x8 Один Устройство Данные Коррекция (SDDC)

Напряжение памяти

1.8V только 1.5V(AMB)

Объём памяти

Twenty-четыре 240-pin DIMM разъёмы Поддерживается до 192 GB 667 / 533MHz DDR2 ECC FB-DIMM память Четыре branch память bus Память требуется be заполнены в пары Память Mirroring поддерживается

Объёмы модулей DIMM

1GB, 2GB, 4GB, 8GB

Тип памяти

667 / 533MHz FB-DIMM (Fully Buffered DIMM) DDR2 ECC SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM

Питание и охлаждение

Блок питания: Блоки питания

1000W AC-DC высокий-efficiency блок питания w/ PFC + PDB

Блок питания: Входное напряжение AC

100 - 240V, 50 - 60Hz, 15 - 7Amp

Блок питания: Дежурная линия +5V

4 Amp

Блок питания: Линия +12V

83 Amp

Блок питания: С Питание Distributor

+5V: 20 Amp +3.3V: 20 Amp -12V: 0.6 Amp

Вентиляторы

6x высокая нагрузка-нагрузка счётчик-rotating вентиляторы с оптимальный вентилятор скорость управление

Воздушный кожух

1x Воздушный кожух для CPU

Дополнительные функции

Корпус вскрытие контроль Корпус вскрытие разъём

Индикаторы

Система Информация LED Suspend-состояние Индикатор LED

Контроль вентиляторов

Всего из nine 4-pin вентиляторы 9x вентиляторы с тахометр мониторинг Состояние контроль для скорость управление Состояние контроль для on/off управление Поддержка 3-pins (w/ скорость управление) Низкий шум вентилятор скорость управление Широтно-импульсная модуляция (PWM) вентилятор разъёмы

Контроль температуры

Мониторинг для CPU и корпус окружающая среда CPU тепловой защита поддержка Тепловой Управление для 9x Вентилятор Разъёмы PSU I2C температура измерение logic Тепловой Мониторинг 2 (TM2) поддержка PECI

Процессоры и сокет

Контроль для CPU ядра,+1.8V, +3.3V, +5V, ±12V, +3.3V Дежурный режим, +5 Дежурный режим, VBAT, HT, Память, Чипсет CPU Core 6-Фаза-коммутация напряжение регулятор с автоматическое определение от 0.8375V-1.60V

Подсистема хранения

DVD-ROM

Slim 8x DVD, 24x CD, DVD-ROM накопитель

горячая замена

3x 3.5" горячая замена SATA накопители Supported

Процессорная подсистема

Операционная система Программное обеспечение

Поддерживается 64-бит Операционные системы Поддерживается 32-бит Операционные системы

Процессоры и сокет

Четыре 604-pin FC-PGA6 Разъёмы Поддерживается до четыре Intel® 64-бит Xeon® MP процессоры из the одинаковые тип ниже: 6-Core Intel® Xeon®; процессор 7400 серия Четыре-Core Intel® Xeon®; процессор 7300 серия Два-Core Intel® Xeon®; процессор 7200 серия

Системная шина

1066 MHz система bus

Управление и совместимость

Системная плата

Super X7QCE

Тип BIOS

8Mb Flash EEPROM с AMI ® BIOS

Функции BIOS

Plug and Play (PnP) APM 1.2 DMI 2.3 PCI 2.2 ACPI 1.0/2.0 USB Клавиатура поддержка Аппаратные функции BIOS Virus защита SMBIOS 2.3

Условия эксплуатации

Условия эксплуатации и требования

Рабочая температура: 10°до 35°C (50°до 95°F) При хранении Температура: -40°до 70°C (-40°до 158°F) Рабочая относительная влажность: 8% до 90% (без конденсации) При хранении Относительная влажность: 5 до 95% (без конденсации)
