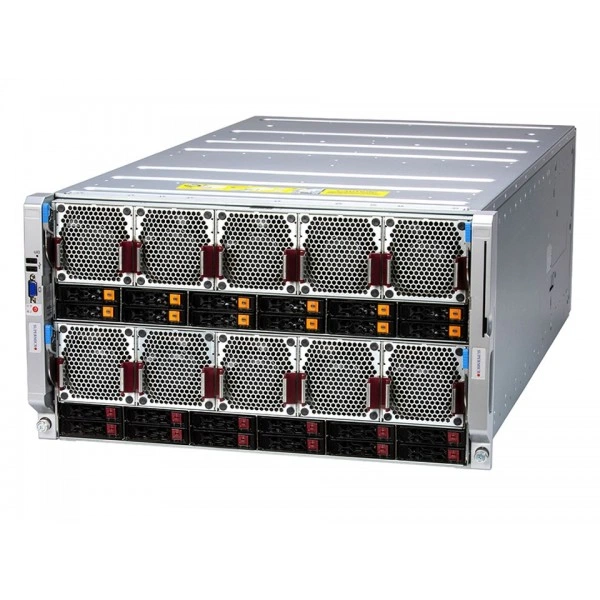

Сервер Supermicro SYS-681E-TR 6U, LGA-4677, ECC DDR5

Интерфейсы и расширение

Видеовыходы

1 VGA порт (Передний); 1 DisplayPort порт (Задний)

Конфигурация PCIe

По умолчанию; 12 PCIe 5.0 x16 FHFL слоты 2 PCIe 5.0 x16 LP слоты; Опция A*; 12 PCIe 5.0 x16 FHFL слоты; (*Требуется дополнительные компоненты)

Максимальное число ускорителей

до 12 двухслотовое исполнение Ускорители GPU

Порты USB

2 USB 3.0 порты (задний); 2 порты (передний)

Разъёмы M.2

2 M.2 NVMe/SATA слоты (M-key 2280/22110)

Сетевые интерфейсы

1 RJ45 1GBASE-T

Сетевые порты LAN

1 RJ45 1 GbE Выделенный BMC LAN порт; 1 RJ45 1 GbE LAN порт

Конструкция и монтаж

Артикул

SYS-681E-TR

Бренд

Supermicro

Высота

10.4" (265 mm)

Глубина

33.1" (841 mm)

Индикаторы

HDD активность; Сеть активность; Питание состояние; Система информация (перегрев/UID)

Кнопки

Питание On/Off; UID

Масса

Масса брутто: 242.5 lbs (110 kg); Масса нетто: 176.37 lbs (80 kg)

Масса упаковки

36.3" (H) x 28.34" (W) x 42.5" (D)

Модель

SYS-681E-TR

Модель шасси

CSE-618TS-R5K26P

Назначение изделия

Служит аппаратной платформой для вычислительных сервисов и обработки данных

Тип оборудования

Серверные системы

Форм-фактор

6U Стоечный

Цвет

Чёрный

Ширина

17.68" (449 mm)

Оперативная память

Напряжение памяти

1.1V

Поддержка памяти

Количество слотов: 128 слотов DIMM; Максимальная память (1DPC): до 16TB 4800MT/s ECC DDR5 RDIMM; Максимальная память (2DPC): до 32TB 4400MT/s ECC DDR5 RDIMM

Питание и охлаждение

Вентиляторы

до 10 Heavy нагрузка счётчик-rotating 8cm Вентилятор

Воздушный кожух

1 Воздушный кожух

Контроль вентиляторов

Вентиляторы с тахометр мониторинг; Широтно-импульсная модуляция (PWM) вентилятор разъёмы; Состояние контроль для скорость управление

Контроль температуры

Мониторинг для CPU и корпус окружающая среда; Тепловой Управление для вентилятор разъёмы

Процессоры и сокет

4+1 Фаза-коммутация напряжение регулятор; Контроль для CPU ядра, Чипсет Напряжения, Память

Подсистема хранения

Конфигурация дисковых отсеков

По умолчанию: Всего 8 отсеки: 8 передние с горячей заменой 2.5" SATA отсеков для накопителей; Опция A: Всего 24 отсеки: 24 передние с горячей заменой 2.5" NVMe*/SAS*/SATA* отсеков для накопителей; (*NVMe/SAS/SATA поддержка может потребоваться дополнительный контроллер хранения и/или кабели)

Разъёмы M.2

2 M.2 PCIe 3.0 x4 NVMe/SATA слоты (M-key 2280/22110)

Процессорная подсистема

Количество ядер

до 60C/120T; до 112.5MB кэш на CPU

Ограничения процессорной подсистемы

Поддерживается 250W - 350W TDP Процессоры (Воздушное охлаждение)

Процессоры и сокет

8 сокет E (LGA-4677); 4-го поколения Intel® Xeon® Scalable процессоры

Управление и совместимость

Аппаратные функции

Trusted Platform Module (TPM) 2.0; Кремний Root of Trust (RoT) - NIST 800-193 Соответствует

Программные средства управления

SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA)

Системная плата

Super X13OEI-CPU

Тип BIOS

AMI 32MB SPI Flash EEPROM

Управление электропитанием

Включение питания режим для AC питание восстановление; Управление питанием ACPI

Функции

Встроенное ПО с криптографической подписью; Защищённый Загрузка; Защищённое обновление встроенного ПО; Автоматическое восстановление встроенного ПО; Безопасность цепочки поставок: удалённая аттестация; Защита BMC во время работы; Блокировка системной конфигурации

Условия эксплуатации

Операционные системы

ESXi 8.0 U2, Oracle Linux 9.0, RHEL 8.6, RHEL 9.0, SAP HANA 2.0, SLES 15 SP4, Windows Server 2019, Windows Server 2022

Программные решения

SAP HANA

Соответствие RoHS

RoHS Соответствует

Условия эксплуатации и требования

Рабочая температура: 10°C до 35°C (50°F до 95°F); При хранении Температура: -40°C до 60°C (-40°F до 140°F); Рабочая относительная влажность: 8% до 90% (Non-Condensing); При хранении Относительная влажность: 5% до 95% (Non-Condensing)
