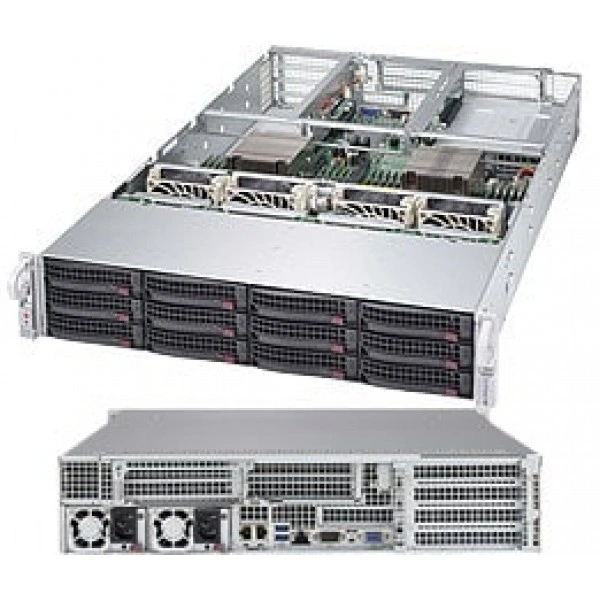

Сервер Supermicro SYS-6028U-TRT+ 2U, LGA 2011, ECC DDR4

Интерфейсы и расширение

Видеовыходы

1x VGA Разъём

Графическая подсистема

ASPEED AST2400 BMC

Интерфейсы SAS

12x SAS3 порты поддержка через опционально Add-on Плата

Интерфейсы SATA

SATA3 (6Gbps) с RAID 0, 1, 5, 10; 10x SATA3 (6Gbps) порты

Поддержка DOM

2x SuperDOM (Disk on Module) порты

Порты USB

5x USB 3.0 порты; (2 задний, 2 на плате разъём, 1 Тип A)

Последовательные порты и разъёмы

1x Последовательный разъём

Сетевые интерфейсы

2x 10GBase-T порты через AOC-2UR68-i2XT; Intel® X540 10GBase-T; 1x Realtek RTL8211E PHY (выделенный IPMI)

Сетевые порты LAN

2x RJ45 10GBase-T LAN порты; 1x RJ45 Выделенный IPMI LAN порт

Слоты PCIe

1x PCI-E 3.0 x16 слот (FH, 10.5" L); 7x PCI-E 3.0 x8 слоты; (5x FH, 10.5" L, 1x LP, 1x Внутренний LP); (Both Процессоры требуется до be установлен для полный access до PCI-E слоты и на плате контроллеры. See manual block diagram и AOC Поддержка details.)

Удалённое управление IPMI

Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка; ASPEED AST2400 BMC

Чипсет

Intel® C612 чипсет

Конструкция и монтаж

Артикул

SYS-6028U-TRT+

Бренд

Supermicro

Высота

3.5" (89mm)

Глубина

28.46" (723mm)

Дисковая объединительная плата

2U SAS/SATA объединительная плата

Доступный Colors

Чёрный

Индикаторы

Питание состояние LED; HDD активность LED; 2x Сеть активность Индикаторы; Система информация (перегрев/UID) LED

Кнопки

Питание On/Off кнопка; Система Сброс кнопка

Масса

Масса нетто: 36 lbs (16.4 kg); Масса брутто: 72 lbs (32.7 kg)

Модель

SYS-6028U-TRT+

Модель шасси

CSE-829UAC-R1K02-T

Назначение изделия

Служит аппаратной платформой для вычислительных сервисов и обработки данных

Тип оборудования

Серверные системы

Форм-фактор

2U Стоечный

Ширина

17.2" (437mm)

Оперативная память

Количество слотов DIMM

24x 288-pin DDR4 слотов DIMM; до 3TB† ECC 3DS LRDIMM, 1.5TB ECC RDIMM/LRDIMM

Контроль ошибок памяти

Исправление однобитовые ошибки

Напряжение памяти

1.2 V

Объёмы модулей DIMM

RDIMM:; 64GB, 32GB, 16GB, 8GB, 4GB; LRDIMM: 64GB, 32GB; 3DS LRDIMM: 128GB; NVDIMM: 16GB

Тип памяти

2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-бит; 2666/2400 ECC DDR4 NVDIMM

Питание и охлаждение

Блок питания: Блоки питания

1000W Резервируемое Блоки питания с PMBus

Блок питания: Всего Выход Питание

800W: 100 - 127Vac; 1000W: 200 - 240Vac; 1000W: 200 - 240Vdc (для CCC только)

Блок питания: Вход

100-127Vac / 9.8 - 7A / 50-60Hz; 200-240Vac / 7 - 5A / 50-60Hz; 200-240Vdc / 7 - 5A (для CCC только)

Блок питания: Габариты (W x H x L)

73.5 x 40 x 203 mm

Блок питания: Линия +12V

Максимум: 66.7A / Минимум: 0A (100-127Vac); Максимум: 83A / Минимум: 0A (200-240Vac); Максимум: 83A / Минимум: 0A (200-240Vdc)

Блок питания: Линия 12Vsb

Максимум: 2.1A / Минимум: 0A

Блок питания: Сертификация

Titanium Level; [ Проверка Отчёт ]

Блок питания: Тип выходного подключения

25 Pairs Gold Контактная площадка Разъём

Вентиляторы

4x 8cm для высокой нагрузки PWM вентиляторы

Дополнительные функции

4x 8-pin GPU питание разъёмы; Корпус вскрытие контроль; Корпус вскрытие разъём; SDDC Поддержка; RoHS

Индикаторы

Память DIMM ECC ошибка Индикаторы; CPU / Система Индикатор перегрева; Индикатор режима ожидания LED; UID/Удалённый UID

Контроль вентиляторов

8x 4-pin вентилятор разъёмы; Состояние контроль для скорость управление; Широтно-импульсная модуляция (PWM) вентилятор разъёмы

Контроль напряжений

Контроль для CPU ядра, +1.8V, +3.3V, +5V, +12V, +3.3V Дежурный режим, +5V Дежурный режим, VBAT, Память Напряжения.; 5+1 Фаза-коммутация напряжение регулятор

Контроль температуры

Поддержка до контроль Supermicro AOC temperatures от IPMI или SD 5; Мониторинг для CPU и корпус окружающая среда; CPU тепловой защита поддержка; Тепловой Управление для 8x Вентилятор Разъёмы; Тепловой Мониторинг 2 (TM2) поддержка; PECI

Подсистема хранения

горячая замена

12x горячая замена 3.5" Отсеки для накопителей:; 10x SATA3 порты by по умолчанию; Опционально накопитель поддержка: 12x SAS3; Примечание: опционально хранение данных плата требуется до поддержка more than 10 накопители.

Процессорная подсистема

Ограничения процессорной подсистемы

† версия BIOS 2.0 или новее требуется; *

Процессоры и сокет

Intel® Xeon® процессор E5-2600; v4†/; v3 семейство; (до 160W TDP); *; Два сокет R3 (LGA 2011)

Системная шина

QPI до 9.6 GT/s

Ядра и кэш

до 22 ядра† / до 55MB† кэш

Управление и совместимость

Программные средства управления

SuperDoctor® 5; Intel® Узел Manager 3.0; Сторожевой таймер; NMI; SUM и SSM; Опционально IPMI 1.5 / 2.0

Системная плата

Super X10DRU-i+

Тип BIOS

128Mb SPI Flash EEPROM с AMI BIOS

Управление электропитанием

Управление питанием ACPI; Включение питания режим для AC питание восстановление

Функции BIOS

Plug and Play (PnP); APM 1.2; PCI 2.3; ACPI 1.0 / 2.0 / 3.0 / 4.0; USB Клавиатура поддержка; SMBIOS 2.7.1UEFI 2.3.1

Условия эксплуатации

Соответствие RoHS

RoHS Соответствует

Условия эксплуатации и требования

Рабочая температура:; 5°C до 40°C (41°F до 104°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
