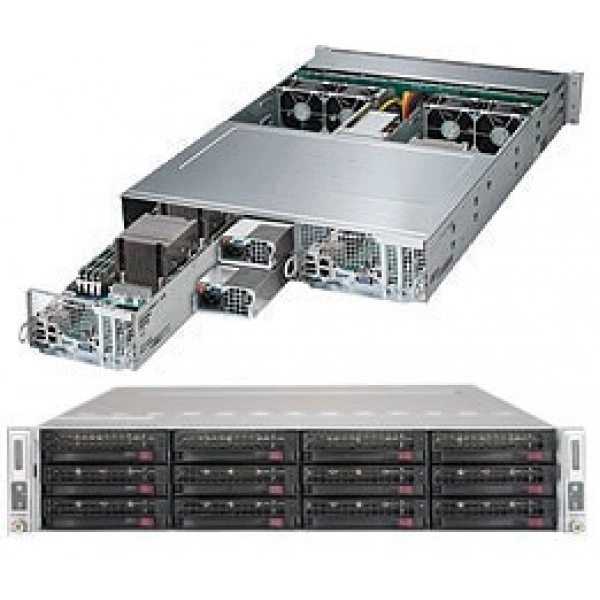

Сервер Supermicro SYS-6028TP-DNCTR 2U, LGA 2011, ECC DDR4

Интерфейсы и расширение

Видеовыход VGA на узел

1x VGA порт

Графическая подсистема на узел

ASPEED AST2400 BMC

Дополнительные интерфейсы на узел

1x mSATA (полный размер) и один SATADOM поддержка on the daughter плата; 1x SATADOM поддержка on the материнская плата

Интерфейсы SAS на узел

Broadcom 3008 SAS3 (12Gbps) контроллер; RAID 0, 1, 10 поддержка; Примечание: In order до поддержка NVMe накопители, оба сокет CPU требуется be заполнены; 6x SAS3 (12Gbps) порты

Порты USB на узел

2x USB 3.0 порты всего (2x задний)

Последовательные порты и разъёмы на узел

1x Быстрый UART 16550 порт / 1 Разъём (внутренний)

Сетевые контроллеры на узел

Intel® X540 Два порт 10GBase-T; Виртуальный Машина Устройство Очереди снижение I/O накладные расходы; Поддерживается 10GBASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход; 1x Realtek RTL8201N PHY (выделенный IPMI)

Сетевые порты LAN на узел

2x RJ45 10GBase-T порты; 1x RJ45 Выделенный IPMI LAN порт

Слоты PCIe на узел

1x PCI-E 3.0 x16 слот; 1x PCI-E 3.0 x8 слот

Удалённое управление IPMI на узел

Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка; ASPEED AST2400 BMC

Чипсет на узел

Intel® C612 чипсет

Конструкция и монтаж

Артикул

SYS-6028TP-DNCTR

Бренд

Supermicro

Высота

3.47" (88mm)

Глубина

30.5" (774mm)

Доступный Colors

Чёрный

Индикаторы

Питание состояние LED; HDD активность LED; 2x Сеть активность Индикаторы; Universal Информация (UID) LED

Кнопки

Питание On/Off кнопка; UID кнопка

Масса

Масса брутто: 85 lbs (38.6kg); Масса нетто: 66 lbs (29.9 kg)

Модель

SYS-6028TP-DNCTR

Модель шасси

CSE-827HD+-R1K68B

Назначение изделия

Служит аппаратной платформой для вычислительных сервисов и обработки данных

Тип оборудования

Серверные системы

Форм-фактор

2U Стоечный

Ширина

17.25" (438mm)

Оперативная память

Количество слотов DIMM на узел

16x 288-pin DDR4 слотов DIMM; до 2TB† ECC 3DS LRDIMM, 512GB ECC RDIMM

Контроль ошибок памяти на узел

Исправление однобитовые ошибки

Напряжение памяти на узел

1.2 V

Объёмы модулей DIMM на узел

RDIMM:; 64GB, 32GB, 16GB, 8GB, 4GB; LRDIMM: 64GB, 32GB; 3DS LRDIMM: 128GB

Тип памяти на узел

2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-бит

Питание и охлаждение

Блок питания (76mm Ширина)

1600W 1U Резервируемое Блоки питания с PMBus

Вентиляторы

4x 8cm для высокой нагрузки PWM вентиляторы с оптимальный вентилятор скорость управление

Всего Выход Питание

800W: 100 - 140Vac1600W: 180 - 240Vac

Вход

100-140Vac / 10-7A / 50-60Hz; 180-240Vac / 11-8A / 50-60Hz

Габариты (W x H x L)

76 x 40.4 x 336 mm

Линия +12V

Максимум: 67A / Минимум: 0A (100-140Vac); Максимум: 133A / Минимум: 0A (180-240Vac)

Линия +5Vsb

Максимум: 1A / Минимум: 0A

Сертификация

Titanium Level; [ Проверка Отчёт ]

Тип выходного подключения

27 Pairs Gold Контактная площадка Разъём

Подсистема хранения

горячая замена на узел

6x 3.5" горячая замена отсеков для накопителей:; до 4x NVMe + 2x SAS3 или 6x SAS3; Примечание: NVMe поддержка требуется 2 Процессоры установлен

Процессорная подсистема

Ограничения процессорной подсистемы на узел

† версия BIOS 2.0 или новее требуется; *

Процессоры и сокет на узел

Intel® Xeon® процессор E5-2600; v4†/; v3 семейство; (до 145W TDP); *; Два сокет R3 (LGA 2011)

Системная шина на узел

QPI до 9.6 GT/s

Ядра и кэш на узел

до 22 ядра† / до 55MB† кэш

Управление и совместимость

Материнская плата (Два на Система)

Super X10DRT-PT

Тип BIOS

128Mb SPI Flash EEPROM с AMI BIOS

Функции BIOS

Plug and Play (PnP); APM 1.2; PCI 2.2; ACPI 1.0 / 2.0; USB Клавиатура поддержка; SMBIOS 2.3; UEFI

Условия эксплуатации

Соответствие RoHS

RoHS Соответствует

Условия эксплуатации и требования

Рабочая температура:; 10°C до 35°C (50°F до 95°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
