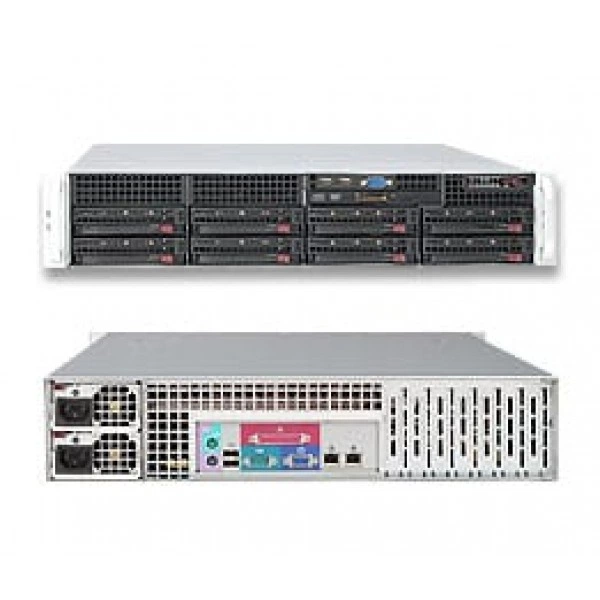

Сервер Supermicro SYS-6025W-NTR+ 2U, ECC DDR2, IPMI

Интерфейсы и расширение

IDE

Один EIDE канал поддерживается до два UDMA IDE устройства (IDE-M, IDE-S) включая CF(Компактный Flash) Плата Компактный Flash (40-pin разъём, IDE 1, один канал) слот Поддерживается UDMA Режим 5, PIO Режим 4, и ATA/100

PCI-X

2x 64-бит 133MHz PCI-X (3.3V) слоты

UIO

1x UIO слот

Видеовыход VGA

1x VGA Порт

Графическая подсистема

ATI ES1000 контроллер с 32 MB из видеовывод память

Интерфейс дисковода

1 Дисковод контроллер; 1.44 MB

Интерфейсы SATA

Intel ESB2 SATA 3.0Gbps Контроллер RAID 0, 1, 5, 10 поддержка (Windows)RAID 0, 1, 10 поддержка (Linux); Шесть Последовательный ATA порты Шесть SATA hard накопители поддерживается

Клавиатура и мышь

PS/2 клавиатура и мышь порты

Контроллер Super I/O

Winbond 83627HG микросхема

Порты USB

2x USB задний порты 3x USB внутренний разъёмы Всего 5 USB 2.0 Соответствует / 1.1 Соответствует

Последовательные порты и разъёмы

1 Быстрый UART 16550 последовательный порт 1 Последовательный разъём

Сетевые контроллеры

Intel® 82575 Два-Порт Gigabit Ethernet Контроллер Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход Intel® I/OAT поддержка для быстрых, масштабируемых и надёжных сетевых подключений

Сетевые порты LAN

2x RJ45 LAN порты

Слоты PCIe

3 (x8) PCI-e слоты (2 w/ поколение 2.0) 1 (x4) PCI-e слот

Удалённое управление IPMI

Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0 / 1.5 200-pin IPMI слот (SIMSO(+)) (Опционально: AOC-SIMSO(+)) For Выделенный LAN, кабель CBL-0177L требуется be используется (кабель sold separately)

Чипсет

Intel® 5400 (Seaburg) чипсет ESB2

Конструкция и монтаж

Артикул

SYS-6025W-NTR+

Бренд

Supermicro

Высота

3.5" (89mm)

Глубина

25.5" (648mm)

Доступный Colors

Серебристый, Чёрный

Индикаторы

? Питание LED; ? Жёсткий накопитель активность LED; ? 2x Сеть активность Индикаторы; ? Система Перегрев / Вентилятор Отказ LED; ? Питание fail LED

Кнопки

? Питание On/Off кнопка; ? Система Сброс кнопка

Масса брутто

55 lbs (24.9kg)

Модель

SYS-6025W-NTR+

Модель шасси

SC825TQ-R700LPV

Назначение изделия

Служит аппаратной платформой для вычислительных сервисов и обработки данных

Объединительная плата SAS/SATA

1x 2U SAS / SATA объединительная плата

Порты

2x USB Порты + DB9 COM Порт (опционально)

Тип оборудования

Серверные системы

Форм-фактор

2U Стоечный

Ширина

17.2" (437mm)

Оперативная память

Контроль ошибок памяти

Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память) Поддерживается Intel® x4 и x8 Один Устройство Данные Коррекция (SDDC)

Напряжение памяти

1.8 V или 1.5 V

Объём памяти

Sixteen 240-pin DIMM разъёмы Поддерживается до 128 GB 800 / 667 / 533MHz DDR2 ECC FB-DIMM память Два branch память bus Память требуется be заполнены в пары Память Sparing поддерживается

Объёмы модулей DIMM

512 MB, 1GB, 2GB, 4GB, 8GB**

Тип памяти

800 / 667 / 533MHz FB-DIMM (Fully Buffered DIMM) ECC DDR2 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM

Питание и охлаждение

Блок питания: Блоки питания

700W (1 + 1) Резервируемое AC-DC высокий-efficiency блок питания w/ PFC

Блок питания: Входное напряжение AC

100 - 240V, 60-50Hz, 10 - 4 Amp

Блок питания: Дежурная линия +5V

4 Amp

Блок питания: Линия +12V

57 Amp

Блок питания: С Питание Distributor

+5V: 30 Amp +3.3V: 24 Amp -12V: 0.6 Amp

Вентиляторы

3x 80mm 6300 RPM вентиляторы

Воздушный кожух

1x Воздушный кожух

Дополнительные функции

Корпус вскрытие контроль Корпус вскрытие разъём SDDC Поддержка

Индикаторы

CPU / Система Индикатор перегрева

Контроль вентиляторов

Всего из восемь вентилятор разъёмы с поддержкой до 8 вентиляторы Четыре 4-pin вентилятор разъёмы Четыре 3-pin вентилятор разъёмы 8x вентиляторы с тахометр состояние мониторинг Состояние контроль для скорость управление Поддержка 3-pin вентиляторы Низкий шум вентилятор скорость управление Широтно-импульсная модуляция (PWM) вентилятор разъёмы

Контроль температуры

Мониторинг для CPU и корпус окружающая среда CPU тепловой защита поддержка Тепловой Управление для 8x вентилятор разъёмы Тепловой Мониторинг 2 (TM2) поддержка PECI

Процессоры и сокет

Контроль для CPU ядра, +1.8V, +3.3V, +5V, ±12V, +3.3V Дежурный режим, +5V Дежурный режим, VBAT, Память, Чипсет Напряжения. 5-Фаза-коммутация напряжение регулятор с автоматическое определение от 0.8375V-1.60V

Подсистема хранения

DVD-ROM

Slim 8x DVD, 24x CD, DVD-ROM накопитель

горячая замена

8x 3.5"SATA горячая замена накопитель лотки Поддерживается до 6x SATA hard накопители

Интерфейс дисковода

Slim 1.44MB Дисковод накопитель (Опционально)

Процессорная подсистема

Процессоры и сокет

Два 771-pin LGA Разъёмы Поддерживается до Два Intel® 64-бит Xeon®процессоры из the одинаковые тип ниже: Четыре-Core Intel®; Xeon®процессор; 5400/5300LV серия (Harpertown; /Clovertown процессор); до 3.20 GHz Два-Core Intel®; Xeon®процессор; 5200/5100LV серия (Wolfdale/Woodcrest процессор) до 3.40 GHz

Системная шина

1600 / 1333 / 1066 MHz система bus

Управление и совместимость

Системная плата

Super X7DWN+

Тип BIOS

8Mb Flash EEPROM с Phoenix® BIOS EFI BIOS Поддержка

Функции BIOS

Plug and Play (PnP) DMI 2.3 PCI 2.2 ACPI 1.0 / 2.0 USB Клавиатура поддержка SMBIOS 2.3

Условия эксплуатации

Условия эксплуатации и требования

Рабочая температура: 10°до 35°C (50°до 95°F) При хранении Температура: -40°до 70°C (-40°до 158°F) Рабочая относительная влажность: 8% до 90% (без конденсации) При хранении Относительная влажность: 5 до 95% (без конденсации)
