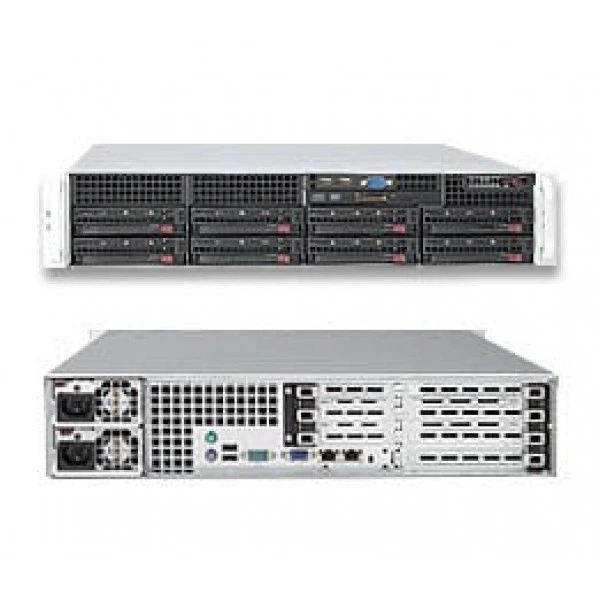

Сервер Supermicro SYS-6025C-UR 2U, ECC DDR2, IPMI

Интерфейсы и расширение

IDE

Один EIDE канал поддерживается до два UDMA IDE устройства Поддерживается UDMA Режим 5, PIO Режим 4, и ATA/100

Видеовыход VGA

1x VGA Порт

Графическая подсистема

ATI ES1000 контроллер с 32 MB из видеовывод память

Интерфейс дисковода

1 Дисковод контроллер; 1.44 MB, 2.88 MB

Интерфейсы SATA

Intel ICH9R SB SATAII Контроллер RAID 0, 1, 5, 10 поддержка (Windows только) RAID 0, 1, 10 поддержка (Linux); Шесть Последовательный ATA порты Шесть SATA hard накопители поддерживается

Клавиатура и мышь

PS/2 клавиатура и мышь порты

Контроллер Super I/O

Winbond 83627HF микросхема

Левый Side

1 Universal I/O (UIO) Слот 3 (x8) PCI-E слоты (Полная высота / Полный-length)

Порты USB

2 задний + 1 Тип A разъём + 2 разъёмы (3 Порты) 6 всего USB порты, 2.0 Соответствует / 1.1 Соответствует

Последовательные порты и разъёмы

1 Быстрый UART 16550 последовательный порт

Сетевые контроллеры

Intel® 82575EB Два-порт Gigabit Ethernet Контроллер w/ IOAT Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход Intel® I/OAT поддержка для быстрых, масштабируемых и надёжных сетевых подключений

Сетевые порты LAN

2x RJ45 LAN порты

Тактовый генератор

CK505 микросхема

Удалённое управление IPMI

Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0 / 1.5 200-pin IPMI слот (SIMSO(+)) (Опционально: AOC-SIMSO(+))

Чипсет

Intel® 5100 (San Clemente) чипсет Intel® ICH9R

Конструкция и монтаж

Артикул

SYS-6025C-UR

Бренд

Supermicro

Высота

3.5" (89mm)

Глубина

25.5" (648mm)

Доступный Colors

Серебристый, Чёрный

Индикаторы

? Питание LED; ? Жёсткий накопитель активность LED; ? 2x Сеть активность Индикаторы; ? Система Перегрев / Вентилятор Отказ LED; ? Питание fail LED

Кнопки

? Питание On/Off кнопка; ? Система Сброс кнопка

Масса брутто

55 lbs (24.9kg)

Модель

SYS-6025C-UR

Модель шасси

SC825TQ-R700U

Назначение изделия

Служит аппаратной платформой для вычислительных сервисов и обработки данных

Объединительная плата SATA

1x 2U SATA объединительная плата

Порты

2x USB Порты + DB9 COM Порт (опционально)

Тип оборудования

Серверные системы

Форм-фактор

2U Стоечный

Ширина

17.2" (437mm)

Оперативная память

Количество слотов DIMM

Шесть 240-pin слотов DIMM Поддерживается до 48GB 667/533MHz DDR2 ECC Register SDRAM Два канал память bus Память требуется be заполнены в пары

Контроль ошибок памяти

Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память)

Напряжение памяти

1.8V только

Объёмы модулей DIMM

1GB, 2GB, 4GB, 8GB**

Тип памяти

667/533MHz Register DDR2 ECC SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM

Питание и охлаждение

Блок питания: Блоки питания

700W (1 + 1) Резервируемое AC-DC высокий-efficiency блок питания w/ PFC

Блок питания: Входное напряжение AC

100 - 240V, 60-50Hz, 10 - 4 Amp

Блок питания: Дежурная линия +5V

4 Amp

Блок питания: Линия +12V

57 Amp

Блок питания: С Питание Distributor

+5V: 30 Amp +3.3V: 24 Amp -12V: 0.6 Amp

Вентиляторы

3x 80mm 6300 RPM вентиляторы

Воздушный кожух

1x Воздушный кожух

Дополнительные функции

Корпус вскрытие контроль Корпус вскрытие разъём SDDC

Индикаторы

CPU / Система Индикатор перегрева Suspend-состояние Индикатор LED UID

Контроль вентиляторов

Всего из восемь 4-pin вентиляторы 8x вентиляторы с тахометр мониторинг Состояние контроль для скорость управление Состояние контроль для on/off управление Поддержка 3-pins (w/ скорость управление) Низкий шум вентилятор скорость управление Широтно-импульсная модуляция (PWM) вентилятор разъёмы

Контроль температуры

Мониторинг для CPU и корпус окружающая среда CPU тепловой защита поддержка Тепловой Управление для 8x Вентилятор Разъёмы PSU I2C температура измерение logic Тепловой Мониторинг 2 (TM2) поддержка PECI

Процессоры и сокет

Контроль для CPU ядра,VTT, +1.5V, +3.3V, +5V, ±12V, +5 Дежурный режим, VBAT CPU Core 6-Фаза-коммутация напряжение регулятор с автоматическое определение от 0.8375V-1.60V

Подсистема хранения

DVD-ROM

Slim 8x DVD, 24x CD, DVD-ROM накопитель

горячая замена

8x 3.5"SATA горячая замена накопитель лотки Поддерживается до 6x SATA hard накопители

Интерфейс дисковода

Slim 1.44MB Дисковод накопитель (Опционально)

Процессорная подсистема

Операционная система Программное обеспечение

Поддерживается 64-бит Операционные системы Поддерживается 32-бит Операционные системы

Процессоры и сокет

Два 771-pin LGA Разъёмы Поддерживается до Два Intel® 64-бит Xeon®процессоры из the одинаковые тип ниже: Четыре-Core Intel®; Xeon®процессор; 5400/5300 серия (Harpertown; /Clovertown процессор); до 3.16 GHz Два-Core Intel®; Xeon®процессор; 5200/5100 серия (Wolfdale/Woodcrest процессор) до 3.40 GHz

Управление и совместимость

Системная плата

Super X7DCU

Тип BIOS

16Mb SPI Flash с Phoenix ® BIOS

Функции BIOS

Plug and Play (PnP) DMI 2.3 PCI 2.2 ACPI 1.0/2.0/3.0 USB Клавиатура поддержка Аппаратные функции BIOS Virus защита SMBIOS 2.3

Условия эксплуатации

Условия эксплуатации и требования

Рабочая температура: 10° до 35°C (50° до 95°F) При хранении Температура: -40° до 70°C (-40° до 158°F) Рабочая относительная влажность: 8% до 90% (без конденсации) При хранении Относительная влажность: 5 до 95% (без конденсации)
