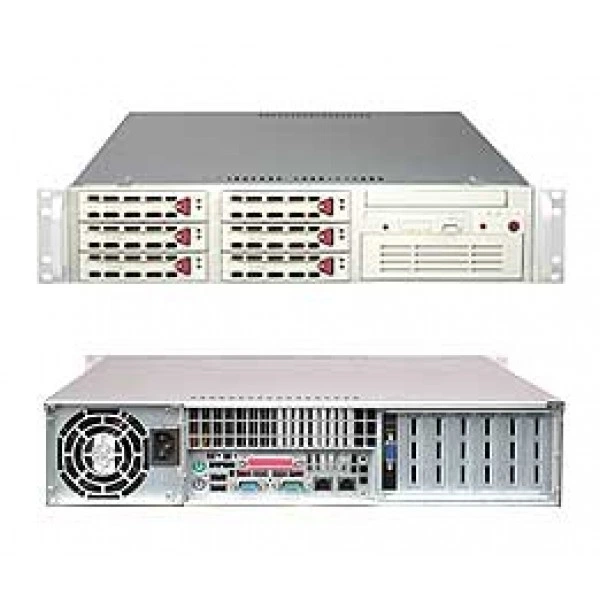

Сервер Supermicro SYS-6025B-8 2U, ECC DDR2, IPMI

Интерфейсы и расширение

IDE

Один EIDE канал поддерживается до два UDMA IDE устройства (IDE-M, IDE-S) включая CF(Компактный Flash) Плата Компактный Flash (40-pin разъём, IDE 1, один канал) слот Поддерживается UDMA Режим 5, PIO Режим 4, и ATA/100

Parallel Порт

1 ECP / EEP parallel порт

PCI-X

2x 64-бит 133MHz PCI-X (3.3V) слоты 1x 64-бит 100MHz PCI-X (3.3V) слот

RAID

Поддержка Zero-Channel RAID Опционально: (Плата not в комплекте) RAID 0, 1, 5, 10

SCSI

Adaptec AIC-7902 Контроллер Два-Channel Ultra320 SCSI (Узел RAID только поддерживается 4 накопители) Узел RAID 0, 1, & 10 поддержка

Видеовыход VGA

1x VGA Порт

Графическая подсистема

ATI ES1000 контроллер с 16 MB из видеовывод память

Интерфейс дисковода

1 Дисковод контроллер; 1.44 MB, 2.88 MB

Интерфейсы SATA

Шесть Последовательный ATA порты Шесть SATA hard накопители поддерживается

Клавиатура и мышь

PS/2 клавиатура и мышь порты

Контроллер Super I/O

Winbond 83627HG микросхема

Порты USB

2x USB задний порты 3x USB внутренний разъёмы Всего 5 USB 2.0 Соответствует / 1.1 Соответствует

Последовательные порты и разъёмы

1 Быстрый UART 16550 последовательный порт 1 Быстрый UART 16550 последовательный разъём

Сетевые контроллеры

Intel® (ESB2/Gilgal) 82563EB Два-Порт Gigabit Ethernet Контроллер Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход Intel® I/OAT поддержка для быстрых, масштабируемых и надёжных сетевых подключений

Сетевые порты LAN

2x RJ45 LAN порт

Слоты PCIe

2 (x8) PCI-e слоты 1 (x4) PCI-e (с использованием x8) слот

Удалённое управление IPMI

Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0 200-pin IPMI слот (SIMLP) (Опционально: AOC-SIMLP-B(+)) (Опционально: AOC-SIMLP-3(+)) с 3rd LAN поддержка

Чипсет

Intel® 5000P (Blackford) чипсет MCH + PXH + ESB2

Конструкция и монтаж

Артикул

SYS-6025B-8

Бренд

Supermicro

Высота

3.5" (89mm)

Глубина

25.6" (650mm)

Доступный Colors

Бежевый, Чёрный

Индикаторы

? Питание LED; ? Жёсткий накопитель активность LED; ? 2x Сеть активность Индикаторы; ? Система Индикатор перегрева

Кнопки

? Питание On/Off кнопка; ? Система Сброс кнопка

Масса брутто

51 lbs (23.1kg)

Модель

SYS-6025B-8

Модель шасси

SC823S-550LP

Назначение изделия

Служит аппаратной платформой для вычислительных сервисов и обработки данных

Объединительная плата SCA

1x 2U SCA объединительная плата w/ Блейд-корзина Управление (SAF-TE)

Порты

2x USB Порты (опционально)

Тип оборудования

Серверные системы

Форм-фактор

2U Стоечный

Ширина

16.8" (426mm)

Оперативная память

Контроль ошибок памяти

Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память) Поддерживается Intel® x4 и x8 Один Устройство Данные Коррекция (SDDC)

Напряжение памяти

1.8V только 1.5V(AMB)

Объём памяти

Восемь 240-pin DIMM разъёмы Поддерживается до 32 GB 667 / 533MHz DDR2 ECC FB-DIMM память Два branch память bus Память требуется be заполнены в пары

Объёмы модулей DIMM

512 MB, 1GB, 2GB, 4GB

Тип памяти

667 / 533MHz FB-DIMM (Fully Buffered DIMM) ECC DDR2 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM

Питание и охлаждение

Блок питания: DC Выход

+5V & +3.3V : Максимум = 50A

Блок питания: Блоки питания

550W блок питания с PFC; [ 24-pin, (8-pin, 4-pin)=12V ]

Блок питания: Входное напряжение AC

100 - 240V, 47-63Hz, 9/3.5 Amp

Блок питания: Дежурная линия +5V

2.0 Amp

Блок питания: Линия +12V

42.0 Amp

Блок питания: Линия +3.3V

30.0 Amp

Блок питания: Линия +5V

35.0 Amp

Блок питания: Линия -12V

1.0 Amp

Блок питания: Линия -5V

0.8 Amp

Вентиляторы

4x 80mm 6300 RPM вентиляторы

Воздушный кожух

1x Воздушный кожух

Дополнительные функции

Корпус вскрытие контроль Корпус вскрытие разъём SDDC Поддержка

Индикаторы

CPU / Система Индикатор перегрева

Контроль вентиляторов

Всего из четыре 3-pin и четыре 4-pin вентилятор разъёмы с поддержкой до 8 вентиляторы 8x вентиляторы с тахометр состояние мониторинг Состояние контроль для скорость управление Состояние контроль для on/off управление Низкий шум вентилятор скорость управление Широтно-импульсная модуляция (PWM) вентилятор разъёмы

Контроль температуры

Мониторинг для CPU и корпус окружающая среда CPU тепловой защита поддержка Тепловой Управление для 8x вентилятор разъёмы PSU I2C температура измерение logic Тепловой Мониторинг 2 (TM2) поддержка

Процессоры и сокет

Контроль для CPU ядра, +3.3V, +5V, ±12V, +1.2V 5-Фаза-коммутация напряжение регулятор с автоматическое определение от 0.8375V-1.60V

Подсистема хранения

DVD-ROM

Panasonic 8x DVD, 24x CD, DVD-ROM накопитель

Peripheral отсек(s)

1x 5.25" полная высота peripheral отсек

горячая замена

6x 3.5"SCA горячая замена накопитель лотки

Интерфейс дисковода

TEAC 3.5" 1.44MB Дисковод накопитель (бежевый / чёрный)

Процессорная подсистема

Операционная система Программное обеспечение

Поддерживается 64-бит Операционные системы Поддерживается 32-бит Операционные системы

Процессоры и сокет

Два 771-pin LGA Разъёмы Поддерживается до два Intel® 64-бит Xeon® процессоры из the одинаковые; тип ниже: Четыре-Core Intel®; Xeon®процессор; 5400/5300 серия; (Harpertown; /Clovertown процессор); до 3.16 GHz Два-Core Intel®; Xeon®процессор 5200/5100/5000; серия (Wolfdale; /Woodcrest/Dempsey процессор) до 3.40 GHz NOTE: Материнская плата ревизия PCB 2.0 или новее требуется до поддержка Xeon® 5100 (Woodcrest) процессоры

Системная шина

1333 / 1066 / 667 MHz система bus

Управление и совместимость

Системная плата

Super X7DB8

Тип BIOS

8Mb Flash EEPROM с Phoenix® BIOS

Функции BIOS

Plug and Play (PnP) SMBIOS 2.3 DMI 2.1 PCI 2.2 ACPI 1.0 USB Клавиатура поддержка Аппаратные функции BIOS Virus защита

Условия эксплуатации

Условия эксплуатации и требования

Рабочая температура: 10°до 35°C (50°до 95°F) При хранении Температура: -40°до 70°C (-40°до 158°F) Рабочая относительная влажность: 8% до 90% (без конденсации) При хранении Относительная влажность: 5 до 95% (без конденсации)
