Артикул: SYS-6024H-TR
В наличии

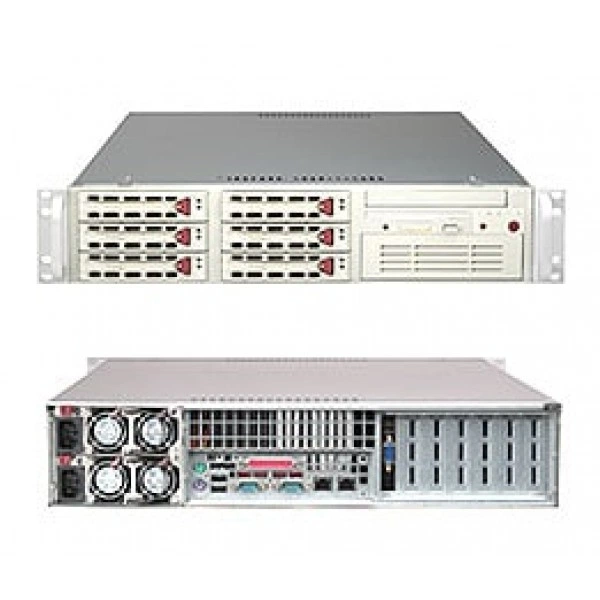

Сервер Supermicro SYS-6024H-TR 2U, IPMI, до 500W
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание сервера Supermicro SYS-6024H-TR
Supermicro SYS-6024H-TR - сервер. Изделие служит аппаратной платформой для вычислительных сервисов и обработки данных.
Назначение конфигурации определяют по характеру нагрузки и требуемым интерфейсам. Процессоры, память, накопители и дополнительные платы подбирают как единую систему.
Системная плата - Super X6DHT-G.
Системная шина - 800 MHz система bus.
Операционная система Программное обеспечение - Поддерживается 64-бит Операционные системы Поддерживается 32-бит Операционные системы OS Совместимость Chart.
Объём памяти - Восемь 184-pin DIMM разъёмы Поддерживается до 16 GB DDR 333MHz память, или Поддерживается до 32 GB DDR 266MHz память Два канал память bus Память требуется be заполнены в пары Один-rank модули are рекомендуется для 6+ DIMM поддержка.
Тип памяти - DDR 333/266MHz buffered (регистровая) ECC SDRAM 72-бит, 184-pin позолоченные контакты модули DIMM.
При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.
Дисковые подключения проверяют по типу интерфейса и монтажному исполнению. Затем оценивают доступ для установки и обслуживания накопителей.
При подборе фиксируют точное исполнение SYS-6024H-TR. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.
Функциональные возможности
Полезная производительность складывается из работы вычислительной, дисковой и сетевой подсистем. Для устойчивой эксплуатации важен баланс между этими ресурсами.
Версии встроенного ПО проверяют вместе с аппаратной конфигурацией. Обновление выполняют после подготовки согласованного порядка действий.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Технические особенности
- Системная плата: Super X6DHT-G
- Системная шина: 800 MHz система bus
- Операционная система Программное обеспечение: Поддерживается 64-бит Операционные системы Поддерживается 32-бит Операционные системы OS Совместимость Chart
- Объём памяти: Восемь 184-pin DIMM разъёмы Поддерживается до 16 GB DDR 333MHz память, или Поддерживается до 32 GB DDR 266MHz память Два канал память bus Память требуется be заполнены в пары Один-rank модули are рекомендуется для 6+ DIMM поддержка
- Тип памяти: DDR 333/266MHz buffered (регистровая) ECC SDRAM 72-бит, 184-pin позолоченные контакты модули DIMM
- Блок питания: Дежурная линия +5V: 2.0 amp
- Процессоры и сокет: Два 604-pin FC-mPGA4 Разъёмы Поддерживается до два Intel® 64-бит Xeon® процессоры из the одинаковые тип ниже: Xeon (Nocona) CPU с 1MB L2 Встроенный Расширенные Transfer кэш, до 3.60 GHz Xeon (Irwindale) CPU с 2MB L2 Встроенный Расширенные Transfer кэш, до 3.80 GHz Xeon LV (Низкий Напряжение) CPU, до 2.8 GHz
- Объединительная плата SATA: 1x 2U SATA объединительная плата
- Чипсет: Intel® E7520 чипсет MCH + 6300ESB + PXH/V +82541GI
- Последовательный порты: 2 Быстрый UART 16550 последовательный порты
- Порты USB: 2x USB задний порты 2x USB внутренний разъёмы USB 2.0 Соответствует / 1.1 Соответствует
- Слоты PCI: 1x 32-бит 33MHz PCI (5V) слот
- Блок питания: +12V1: 15.0 amp
- Тип BIOS: 8Mb Flash EEPROM с Phoenix® BIOS
- Тип оборудования: Серверные системы
- Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных
Применение
Супермикро SYS-6024H-TR подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В составе инфраструктуры изделие выбирают под конкретную техническую роль. Его параметры сопоставляют с оборудованием, которое будет работать рядом.
Для расчётных приложений заранее определяют объём рабочих данных. После этого выбирают состав ресурсов и проверяют его на стенде.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro PWS-0049. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Конструкция
Конструкция объединяет шасси, вычислительные компоненты и внутренние подключения. При выборе исполнения учитывают доступ для обслуживания и размещение оборудования.
Накопители планируют вместе с контроллером и внутренними кабелями. Это помогает подготовить согласованную схему хранения без лишних переходников.
План электропитания включает подключение оборудования и порядок проверки. Контроль выполняют после завершения монтажа и настройки.
Монтаж и эксплуатация
Подготовку начинают с проверки конфигурации и места установки. После сборки систему проверяют под нагрузкой, соответствующей будущему режиму работы.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-6024H-8R. Для сопоставления аппаратных возможностей можно рассмотреть вариант: ширина: 16.8" (426mm), 2U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SYS-6024H-32R. В спецификации альтернативного проекта ориентиром служат параметры: DDR2, ECC DDR2. Это исполнение полезно сравнить при комплектовании подсистемы памяти.
При интеграции сети проверяют совместимость кабелей и подключаемого оборудования. Настройку режимов завершают проверкой обмена данными.
Комплектация
Комплектование позиции SYS-6024H-TR удобно проверить по перечню компонентов вашей системы до оформления заказа. Для комплектования платформы используются CSE-PT29, SNK-P0010. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики SYS-6024H-TR
Идентификация
- Тип оборудования
- Серверные системы
Интерфейсы и расширение
- IDE
- Два EIDE каналы поддержка до четыре UDMA IDE устройства Поддерживается UDMA Режим 5, PIO Режим 4, и ATA/100
- Parallel Порт
- 1 ECP/EEP parallel порт 1 parallel порт разъём
- PCI-X
- 1x 64-бит 133MHz PCI-X (3.3V) слот 2x 64-бит 100MHz PCI-X (3.3V) слоты
- ZCR
- Adaptec 2020SA (Плата not в комплекте)
- Видеовыход VGA
- 1x VGA порт
- Графическая подсистема
- ATI Rage XL SVGA PCI видеовывод контроллер с 8MB из видеовывод память
- Интерфейс дисковода
- 1 Дисковод контроллер; 1.44 MB, 2.88 MB, 3-режим поддержка
- Интерфейсы SATA
- Marvell® 88SX6081 8-порт SATA Контроллер RAID 0, 1, JBOD поддержка; 6300ESB 2-порт SATA Контроллер RAID 0, 1, JBOD поддержка; Ten Последовательный ATA порты до ten SATA hard накопители поддерживается 6300ESB - 2 SATA порты Marvell 885X6081- 8 SATA порты
- Клавиатура и мышь
- PS/2 клавиатура и мышь порты
- Контроллер Super I/O
- Winbond 83627HF микросхема
- Поддержка Zero Channel RAID
- Поддержка Zero-Channel RAID (Плата not в комплекте)
- Порты USB
- 2x USB задний порты 2x USB внутренний разъёмы USB 2.0 Соответствует / 1.1 Соответствует
- Последовательный порты
- 2 Быстрый UART 16550 последовательный порты
- Расширение слоты
- 6x низкопрофильное исполнение расширение слоты
- Сетевые контроллеры
- 2x Intel® 82541GI Один Порт Gigabit Контроллер Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход
- Сетевые порты LAN
- 2x RJ45 LAN порт
- Слоты PCI
- 1x 32-бит 33MHz PCI (5V) слот
- Слоты PCIe
- 2 (x8) слот
- Тактовый генератор
- CK409
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0 (Опционально: AOC-IPMI20-E)
- Чипсет
- Intel® E7520 чипсет MCH + 6300ESB + PXH/V +82541GI
Конструкция и монтаж
- Артикул
- SYS-6024H-TR
- Бренд
- Supermicro
- Высота
- 3.5" (89mm)
- Глубина
- 25.6" (650mm)
- Доступный Colors
- Бежевый, Чёрный
- Индикаторы
- ? Питание LED; ? Жёсткий накопитель активность LED; ? 2x Сеть активность Индикаторы; ? Система Индикатор перегрева; ? Питание fail LED
- Кнопки
- ? Питание On/Off кнопка; ? Система Сброс кнопка
- Масса брутто
- 55.5 lbs (25.2kg)
- Модель
- SYS-6024H-TR
- Модель шасси
- SC823T-R500LP
- Назначение изделия
- Служит аппаратной платформой для вычислительных сервисов и обработки данных
- Объединительная плата SATA
- 1x 2U SATA объединительная плата
- Форм-фактор
- 2U Стоечный
- Ширина
- 16.8" (426mm)
Оперативная память
- Контроль ошибок памяти
- Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память) Поддерживается Intel® x4 Один Устройство Данные Коррекция (SDDC) Память Sparing / Mirroring
- Напряжение памяти
- 2.5 V только
- Объём памяти
- Восемь 184-pin DIMM разъёмы Поддерживается до 16 GB DDR 333MHz память, или Поддерживается до 32 GB DDR 266MHz память Два канал память bus Память требуется be заполнены в пары Один-rank модули are рекомендуется для 6+ DIMM поддержка
- Объёмы модулей DIMM
- 256 MB, 512 MB, 1GB, 2GB, 4GB**
- Тип памяти
- DDR 333/266MHz buffered (регистровая) ECC SDRAM 72-бит, 184-pin позолоченные контакты модули DIMM
Питание и охлаждение
- Блок питания: +12V1
- 15.0 amp
- Блок питания: +12V2
- 15.0 amp
- Блок питания: +12V3
- 18.0 amp
- Блок питания: DC Выход
- ? 5V + 3.3V <= 160W; ? 12V Всего <= 39 Amp
- Блок питания: Блоки питания
- 500W (1 + 1) Резервируемое AC блок питания с PFC; [ 24-pin, (8-pin, 4-pin)=12V) ]
- Блок питания: Входное напряжение AC
- ? 100 - 240V, 50/60Hz, 10 Amp
- Блок питания: Дежурная линия +5V
- 2.0 amp
- Блок питания: Линия +3.3V
- 21.0 amp
- Блок питания: Линия +5V
- 30.0 amp
- Блок питания: Линия -12V
- 1.0 amp
- Вентиляторы
- 4x 80mm 6300 RPM вентиляторы; Охлаждение redundancy с вентилятор кожух
- Дополнительные функции
- Корпус вскрытие контроль Корпус вскрытие разъём SDDC
- Индикаторы
- CPU / Система Индикатор перегрева Suspend-состояние индикатор LED
- Контроль вентиляторов
- Четыре 4-pin вентилятор разъёмы Четыре 3-pin вентилятор разъёмы 8x вентиляторы с состояние тахометр мониторинг Состояние контроль для скорость управление Состояние контроль для on/off управление Низкий шум вентилятор скорость управление Поддержка 3-pin вентиляторы Широтно-импульсная модуляция (PWM) вентилятор разъём
- Контроль температуры
- Мониторинг для CPU, корпус окружающая среда CPU тепловой защита поддержка Тепловой управление для 8x вентилятор разъёмы PC температура измерение logic Тепловой Мониторинг 2 (TM2) поддержка
- Процессоры и сокет
- Контроль для CPU ядра, +1.8V, +3.3V, +5V, ±12V & +5V Дежурный режим
Подсистема хранения
- CD-ROM
- TEAC Slim 24x CD-ROM накопитель
- Peripheral отсек(s)
- 1x 5.25" полная высота peripheral отсек
- горячая замена
- 6x 3.5" горячая замена накопитель лотки
- Интерфейс дисковода
- Panasonic 3.5" 1.44MB Дисковод накопитель
Процессорная подсистема
- Операционная система Программное обеспечение
- Поддерживается 64-бит Операционные системы Поддерживается 32-бит Операционные системы OS Совместимость Chart
- Процессоры и сокет
- Два 604-pin FC-mPGA4 Разъёмы Поддерживается до два Intel® 64-бит Xeon® процессоры из the одинаковые тип ниже: Xeon (Nocona) CPU с 1MB L2 Встроенный Расширенные Transfer кэш, до 3.60 GHz Xeon (Irwindale) CPU с 2MB L2 Встроенный Расширенные Transfer кэш, до 3.80 GHz Xeon LV (Низкий Напряжение) CPU, до 2.8 GHz
- Системная шина
- 800 MHz система bus
Управление и совместимость
- Системная плата
- Super X6DHT-G
- Тип BIOS
- 8Mb Flash EEPROM с Phoenix® BIOS
- Функции BIOS
- Plug and Play (PnP) DMI 2.3 PCI 2.2 ACPI 1.0 USB Клавиатура поддержка
