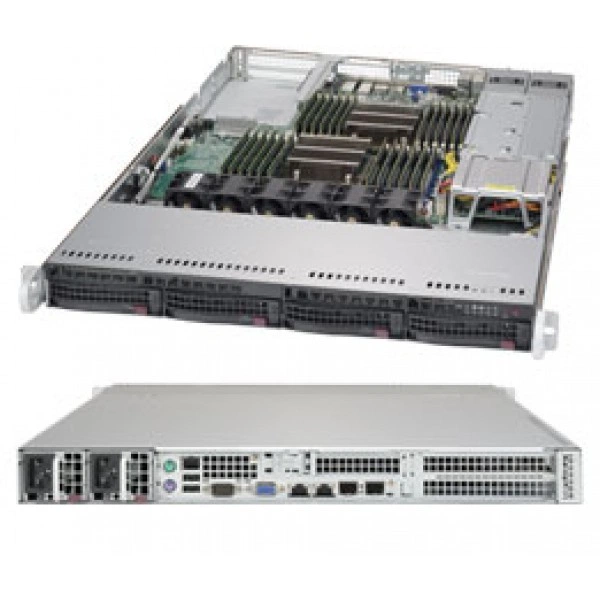

Сервер Supermicro SYS-6017R-WTRFTP+ 1U, LGA 2011, ECC DDR3

Интерфейсы и расширение

Видеовыход VGA

1x VGA порт

Графическая подсистема

Matrox G200eW

Интерфейсы SATA

Via Кабель для SATA контроллер SATA2 (3Gbps) с RAID 0, 1, 5, 10 SATA3 (6Gbps) с RAID 0, 1; 2x SATA 3.0 порты (6Gbps) 4x SATA 2.0 порты (3Gbps)

Порты USB

5x USB 2.0 порты всего; (2 задний + 2 через разъём + 1 Тип A)

Последовательные порты и разъёмы

1x Быстрый UART 16550 порт / 1 Разъём

Сетевые контроллеры

Intel® i350 Gigabit Ethernet Контроллер Intel® 82599 Два порт 10G SFP+ 1x Realtek RTL8201N PHY (выделенный IPMI); (Both Процессоры требуется до be установлен для LAN порты 1 и 2 до be включено)

Сетевые порты LAN

2x RJ45 Gigabit Ethernet LAN порты 2x SFP+ 10Gb LAN порты 1x RJ45 Выделенный IPMI LAN порт

Слоты PCIe

1x PCI-E 3.0 x16 Полная высота (10" length) 1x PCI-E 3.0 x16 Полная высота (6.6" length) 1x PCI-E 3.0 x8 Низкопрофильное исполнение (6.6" length); (Both Процессоры требуется до be установлен для полный access до PCI-E слоты и на плате контроллеры. See manual block diagram и AOC Поддержка details.)

Удалённое управление IPMI

Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0 IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка Nuvoton WPCM450 BMC

Чипсет

Intel® C602 Чипсет

Конструкция и монтаж

Артикул

SYS-6017R-WTRFTP+

Бренд

Supermicro

Высота

1.7" (43mm)

Глубина

27.75" (705mm)

Дисковая объединительная плата

SAS/SATA HDD Объединительная плата

Доступный Colors

Чёрный

Индикаторы

Питание состояние LED HDD активность LED 2x Сеть активность Индикаторы Система Информация LED

Кнопки

Питание On/Off кнопка Система Сброс кнопка UID кнопка

Масса брутто

43 lbs (19.45kg)

Модель

SYS-6017R-WTRFTP+

Модель шасси

CSE-819TQ-R700WB

Назначение изделия

Служит аппаратной платформой для вычислительных сервисов и обработки данных

Тип оборудования

Серверные системы

Форм-фактор

1U Стоечный

Ширина

17.2" (437mm)

Оперативная память

Количество слотов DIMM

24x 240-pin DDR3 слотов DIMM до 1.5TB DDR3 ECC LRDIMM до 768GB DDR3 ECC Регистровая память (RDIMM) в 24 слотов DIMM до 192GB DDR3 ECC Un-Buffered память (UDIMM) в 24 слотов DIMM

Контроль ошибок памяти

Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память)

Напряжение памяти

1.5 V, 1.35 V

Объёмы модулей DIMM

32GB, 16GB, 8GB, 4GB, 2GB, 1GB

Тип памяти

1866/1600/1333/1066/800MHz ECC DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM

Питание и охлаждение

Блок питания: AC Вход

700W: 100-140 V, 50-60 Hz, 8.5-6 Amp 750W: 180-240 V, 60-50 Hz, 5-3.8 Amp

Блок питания: DC Выход +12V

700W: 58 Amp @ 100-140V 750W: 62 Amp @ 180-240V

Блок питания: DC Выход +5V дежурный режим

3 Amp

Блок питания: Блоки питания

700W/750W Резервируемое AC-DC высокий-efficiency блок питания с PMBus и I2C

Блок питания: С Питание Distributor

+5V: 25 Amp +3.3V: 25 Amp -12V: 0.6 Amp

Блок питания: Сертификация

Gold Сертифицированный

Вентиляторы

6x 4cm для высокой нагрузки PWM счётчик rotating вентиляторы с воздух кожух с оптимальный вентилятор скорость управление

Подсистема хранения

DVD-ROM

Slim DVD-ROM накопитель (опционально)

горячая замена

4x 3.5" горячая замена отсеков для накопителей

Процессорная подсистема

кэш

до 30MB

Ограничения процессорной подсистемы

† версия BIOS 3.0 или новее требуется

Процессоры и сокет

Два сокет R (LGA 2011) Intel® Xeon® процессор E5-2600; и E5-2600 v2 семейство†; (до 135W TDP *) *

Системная шина

QPI до 8 GT/s

Управление и совместимость

Системная плата

Super X9DRW-iTPF+

Тип BIOS

128Mb SPI Flash EEPROM с AMI BIOS

Функции BIOS

Plug and Play (PnP) APM 1.2 PCI 2.2 ACPI 1.0 / 2.0 USB Клавиатура поддержка SMBIOS 2.3 UEFI

Условия эксплуатации

Соответствие RoHS

RoHS Соответствует

Условия эксплуатации и требования

Рабочая температура:; 10°C до 35°C (50°F до 95°F) При хранении Температура:; -40°C до 70°C (-40°F до 158°F) Рабочая относительная влажность:; 8% до 90% (без конденсации) При хранении Относительная влажность:; 5% до 95% (без конденсации)
