Артикул: SYS-6016TT-IBXF
В наличии

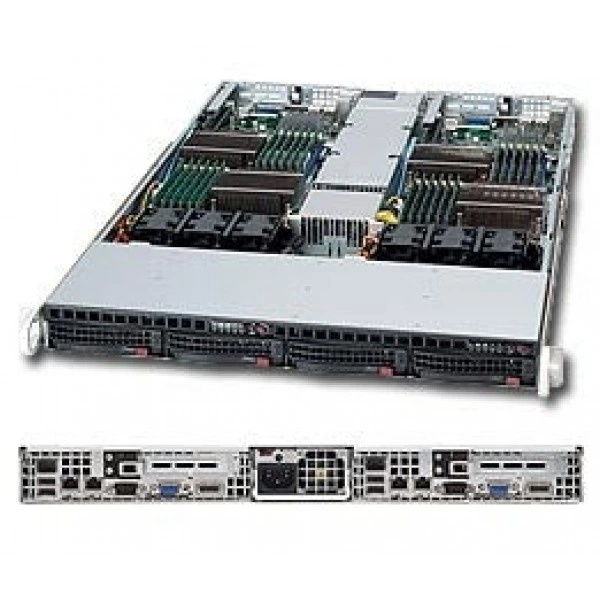

Сервер Supermicro SYS-6016TT-IBXF 1U, Intel® Xeon® процессор X5600/E5600/L5600, DDR3
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание сервера Supermicro SYS-6016TT-IBXF
Supermicro SYS-6016TT-IBXF - сервер. Изделие служит аппаратной платформой для вычислительных сервисов и обработки данных.
Назначение конфигурации определяют по характеру нагрузки и требуемым интерфейсам. Процессоры, память, накопители и дополнительные платы подбирают как единую систему.
Процессоры и сокет - Два 1366-pin LGA Разъёмы Поддерживается до два Intel® 64-бит Xeon® процессоры из the одинаковые тип ниже:; Intel® Xeon® процессор X5600/E5600/L5600 серия; (Westmere) 40W - 130W; Intel® Xeon® процессор X5500/E5500/L5500 серия; (Nehalem-EP) 38W - 95W.
QPI - до 6.4 GT/s.
Количество слотов DIMM - 12x 240-pin слотов DIMM Поддерживается до 192 GB** 1333 / 1066 / 800MHz DDR3 ECC Регистровая память Поддерживается до 48 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC Небуферизованная память Память Mirroring поддерживается.
Тип памяти - 1333 / 1066 / 800MHz ECC Регистровая / ECC или Non ECC Небуферизованная DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM.
Объёмы модулей DIMM - 1GB, 2GB, 4GB, 8GB**, 16GB**.
При подборе памяти проверяют тип модулей и правила заполнения разъёмов. После сборки контролируют обнаружение всего установленного объёма.
Для длительных расчётов оценивают устойчивость работы под нагрузкой. Состав вычислительной части согласуют с питанием и теплоотводом системы.
При подборе фиксируют точное исполнение SYS-6016TT-IBXF. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.
Функциональные возможности
Полезная производительность складывается из работы вычислительной, дисковой и сетевой подсистем. Для устойчивой эксплуатации важен баланс между этими ресурсами.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Накопители планируют вместе с контроллером и внутренними кабелями. Это помогает подготовить согласованную схему хранения без лишних переходников.
Технические особенности
- Процессоры и сокет: Два 1366-pin LGA Разъёмы Поддерживается до два Intel® 64-бит Xeon® процессоры из the одинаковые тип ниже:; Intel® Xeon® процессор X5600/E5600/L5600 серия; (Westmere) 40W - 130W; Intel® Xeon® процессор X5500/E5500/L5500 серия; (Nehalem-EP) 38W - 95W
- QPI: до 6.4 GT/s
- Количество слотов DIMM: 12x 240-pin слотов DIMM Поддерживается до 192 GB** 1333 / 1066 / 800MHz DDR3 ECC Регистровая память Поддерживается до 48 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC Небуферизованная память Память Mirroring поддерживается
- Тип памяти: 1333 / 1066 / 800MHz ECC Регистровая / ECC или Non ECC Небуферизованная DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
- Объёмы модулей DIMM: 1GB, 2GB, 4GB, 8GB**, 16GB**
- Форм-фактор: 1U
- Доступный Colors: Чёрный
- Условия эксплуатации и требования: Рабочая температура: 10° до 35° C (50° до 95°F) При хранении Температура: -40° до 70° C (-40° до 158° F) Рабочая относительная влажность: 8% до 90% (без конденсации) При хранении Относительная влажность: 5 до 95% (без конденсации)
- Видеовыход VGA на узел: 1x VGA Порт
- Infiniband на узел: Mellanox ConnectX-2 DDR Infiniband 20Gbps Контроллер; 1 Внешний QSFP Infiniband Разъём
- Индикаторы: Отказ питания / Индикатор перегрева Suspend-состояние Индикатор LED UID LED
- Блок питания: AC Вход: 1000W Выход @ 100-140V, 11.5-8A, 50-60Hz 1200W Выход @ 180-240V, 8-5.5A, 50-60Hz
- Сетевые контроллеры на узел: Intel® 82576 Два-Порт Gigabit Ethernet Контроллер Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход Intel® I/OAT 3 поддержка для быстрых, масштабируемых и надёжных сетевых подключений VMDq поддержка для better performance из виртуализация 1x Realtek RTL8201N PHY (выделенный IPMI)
- Контроль вентиляторов: Всего из четыре 4-pin PWM вентиляторы 4x вентиляторы с тахометр мониторинг Состояние контроль для скорость управление Состояние контроль для on/off управление Низкий шум вентилятор скорость управление
- Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных
Применение
Супермикро SYS-6016TT-IBXF подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При сборке системы сначала определяют состав сопрягаемых компонентов. Изделие подбирают по технической спецификации проекта.
В проектах разработки полезно зафиксировать повторяемую конфигурацию. Все используемые компоненты включают в техническую спецификацию стенда.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CSE-808T-1200B, Supermicro SNK-P0037P. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Конструкция
Конструкция объединяет шасси, вычислительные компоненты и внутренние подключения. При выборе исполнения учитывают доступ для обслуживания и размещение оборудования.
Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Монтаж и эксплуатация
Подготовку начинают с проверки конфигурации и места установки. После сборки систему проверяют под нагрузкой, соответствующей будущему режиму работы.
Для обновления ПО подготавливают процедуру проверки результата. После завершения контролируют доступность оборудования и целевых функций.
При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-6016T-GIBXF. При подборе для другой конфигурации полезно проверить такое исполнение: до 1400W, 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SYS-6016T-GIBQF. Этот вариант рассматривают для проекта со следующими требованиями: до 1400W, 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Развитие конфигурации удобнее планировать с резервом под рабочие данные. Для этого заранее определяют текущую потребность и предполагаемый рост задачи.
Комплектация
При подборе SYS-6016TT-IBXF согласуйте комплект оборудования с проектной схемой монтажа и подключений. Сопрягаемые компоненты проверяют по проектной спецификации.
Технические характеристики SYS-6016TT-IBXF
Интерфейсы и расширение
- Infiniband на узел
- Mellanox ConnectX-2 DDR Infiniband 20Gbps Контроллер; 1 Внешний QSFP Infiniband Разъём
- Видеовыход VGA на узел
- 1x VGA Порт
- Графическая подсистема на узел
- Matrox G200eW 16 MB DDR2
- Интерфейсы SATA на узел
- Intel ICH10R SATA 3.0Gbps Контроллер RAID 0, 1 поддержка; Шесть Последовательный ATA порты Шесть SATA hard накопители поддерживается
- Контроллер Super I/O на узел
- Winbond W83527HG микросхема
- Порты USB на узел
- 2 задний + 1 разъём (2 Порты) 4 всего USB порты, 2.0 Соответствует / 1.1 Соответствует
- Последовательный порт на узел
- 1 Быстрый UART 16550 последовательный порт
- Сетевые контроллеры на узел
- Intel® 82576 Два-Порт Gigabit Ethernet Контроллер Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход Intel® I/OAT 3 поддержка для быстрых, масштабируемых и надёжных сетевых подключений VMDq поддержка для better performance из виртуализация 1x Realtek RTL8201N PHY (выделенный IPMI)
- Сетевые порты LAN на узел
- 2x RJ45 LAN порты 1x RJ45 Выделенный IPMI LAN порт
- Слоты PCIe на узел
- 1 (x16) PCI-E ( Низкопрофильное исполнение)
- Тактовый генератор на узел
- 932S421 микросхема
- Удалённое управление IPMI на узел
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0 IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка Nuvoton WPCM450 BMC
- Чипсет на узел
- Intel® 5520 (Tylersburg) чипсет ICH10R + IOH-36D
Конструкция и монтаж
- Артикул
- SYS-6016TT-IBXF
- Бренд
- Supermicro
- Высота
- 1.7" (43mm)
- Глубина
- 27.75" (705mm)
- Доступный Colors
- Чёрный
- Индикаторы на узел
- Питание LED Жёсткий накопитель активность LED 2x Сеть активность Индикаторы Система Индикатор перегрева
- Кнопки на узел
- Питание On/Off кнопка Система Сброс кнопка
- Масса брутто
- 40 lbs (18.1kg)
- Модель
- SYS-6016TT-IBXF
- Модель шасси
- CSE-808T-1200B
- Назначение изделия
- Служит аппаратной платформой для вычислительных сервисов и обработки данных
- Объединительная плата SATA
- 1U SATA Объединительная плата
- Тип оборудования
- Серверные системы
- Форм-фактор
- 1U Стоечный
- Ширина
- 17.2" (437mm)
Оперативная память
- Количество слотов DIMM
- 12x 240-pin слотов DIMM Поддерживается до 192 GB** 1333 / 1066 / 800MHz DDR3 ECC Регистровая память Поддерживается до 48 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC Небуферизованная память Память Mirroring поддерживается
- Контроль ошибок памяти
- Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память) Поддерживается Intel® x4 и x8 Один Устройство Данные Коррекция (SDDC)
- Напряжение памяти
- 1.5 V / 1.35 V
- Объёмы модулей DIMM
- 1GB, 2GB, 4GB, 8GB**, 16GB**
- Тип памяти
- 1333 / 1066 / 800MHz ECC Регистровая / ECC или Non ECC Небуферизованная DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
Питание и охлаждение
- Блок питания: AC Вход
- 1000W Выход @ 100-140V, 11.5-8A, 50-60Hz 1200W Выход @ 180-240V, 8-5.5A, 50-60Hz
- Блок питания: DC Выход
- 1000W: +12V/83A; +5Vsb/4A 1200W: +12V/100A; +5Vsb/4A
- Блок питания: Блоки питания
- 1200W высокий-efficiency блок питания с PMBus
- Блок питания: Сертификация
- Gold Сертифицированный; [ Проверка Отчёт ]
- Вентиляторы
- 6x Охлаждение Вентиляторы
- Дополнительные функции
- SDDC Поддержка
- Индикаторы
- Отказ питания / Индикатор перегрева Suspend-состояние Индикатор LED UID LED
- Контроль вентиляторов
- Всего из четыре 4-pin PWM вентиляторы 4x вентиляторы с тахометр мониторинг Состояние контроль для скорость управление Состояние контроль для on/off управление Низкий шум вентилятор скорость управление
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда CPU тепловой защита поддержка Тепловой Управление для 4x Вентилятор Разъёмы PSU I2C температура измерение logic Тепловой Мониторинг 2 (TM2) поддержка PECI
- Процессоры и сокет
- Контроль для CPU ядра,+1.5V, +3.3V, +5V, +12V, +5 Дежурный режим, +3.3 Дежурный режим, VBAT, Память Напряжения. CPU Core 6-Фаза-коммутация напряжение регулятор
Подсистема хранения
- горячая замена на узел
- 2x 3.5" SATA горячая замена отсеков для накопителей
Процессорная подсистема
- QPI
- до 6.4 GT/s
- Процессоры и сокет
- Два 1366-pin LGA Разъёмы Поддерживается до два Intel® 64-бит Xeon® процессоры из the одинаковые тип ниже:; Intel® Xeon® процессор X5600/E5600/L5600 серия; (Westmere) 40W - 130W; Intel® Xeon® процессор X5500/E5500/L5500 серия; (Nehalem-EP) 38W - 95W
Управление и совместимость
- Программные средства управления
- IPMI (Интеллектуальный Платформа Управление Интерфейс) v1.5 / 2.0 с KVM поддержка SuperDoctor® III Сторожевой таймер NMI
- Тип BIOS на узел
- 32Mb SPI Flash EEPROM с AMI® BIOS
- Управление электропитанием
- Управление питанием ACPI Main Коммутатор Override Mechansim Включение питания режим для AC питание восстановление
- Функции BIOS на узел
- Plug and Play (PnP) PCI 2.2 ACPI до 3.0 USB Клавиатура поддержка
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура: 10° до 35° C (50° до 95°F) При хранении Температура: -40° до 70° C (-40° до 158° F) Рабочая относительная влажность: 8% до 90% (без конденсации) При хранении Относительная влажность: 5 до 95% (без конденсации)
