Артикул: SYS-6016TT-IBQF
В наличии

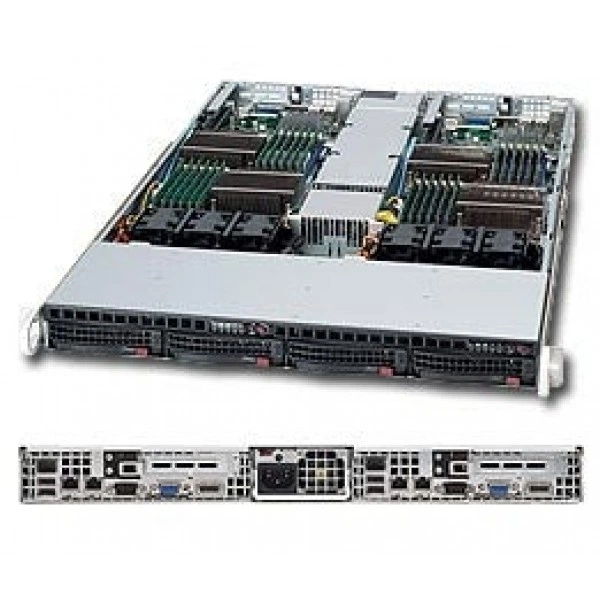

Сервер Supermicro SYS-6016TT-IBQF 1U, Intel® Xeon® процессор X5600/E5600/L5600, DDR3
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание сервера Supermicro SYS-6016TT-IBQF
Supermicro SYS-6016TT-IBQF - сервер. Изделие служит аппаратной платформой для вычислительных сервисов и обработки данных.
Назначение конфигурации определяют по характеру нагрузки и требуемым интерфейсам. Процессоры, память, накопители и дополнительные платы подбирают как единую систему.
Процессоры и сокет - Два 1366-pin LGA Разъёмы Поддерживается до два Intel® 64-бит Xeon® процессоры из the одинаковые тип ниже:; Intel® Xeon® процессор X5600/E5600/L5600 серия; (Westmere) 40W - 130W; Intel® Xeon® процессор X5500/E5500/L5500 серия; (Nehalem-EP) 38W - 95W.
QPI - до 6.4 GT/s.
Количество слотов DIMM - 12x 240-pin слотов DIMM Поддерживается до 192 GB** 1333 / 1066 / 800MHz DDR3 ECC Регистровая память Поддерживается до 48 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC Небуферизованная память Память Mirroring поддерживается.
Тип памяти - 1333 / 1066 / 800MHz ECC Регистровая / ECC или Non ECC Небуферизованная DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM.
Объёмы модулей DIMM - 1GB, 2GB, 4GB, 8GB**, 16GB**.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Энергопотребление оценивают в характерном рабочем сценарии. При расчёте конфигурации учитывают изменение нагрузки во время эксплуатации.
При подборе фиксируют точное исполнение SYS-6016TT-IBQF. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.
Функциональные возможности
Полезная производительность складывается из работы вычислительной, дисковой и сетевой подсистем. Для устойчивой эксплуатации важен баланс между этими ресурсами.
Проверку хранения выполняют на безопасном тестовом наборе данных. Она помогает оценить выбранную конфигурацию перед переносом рабочих массивов.
При плотной компоновке отдельно проверяют доступ воздуха к компонентам. Свободное монтажное место сопоставляют с выбранным способом теплоотвода.
Технические особенности
- Процессоры и сокет: Два 1366-pin LGA Разъёмы Поддерживается до два Intel® 64-бит Xeon® процессоры из the одинаковые тип ниже:; Intel® Xeon® процессор X5600/E5600/L5600 серия; (Westmere) 40W - 130W; Intel® Xeon® процессор X5500/E5500/L5500 серия; (Nehalem-EP) 38W - 95W
- QPI: до 6.4 GT/s
- Количество слотов DIMM: 12x 240-pin слотов DIMM Поддерживается до 192 GB** 1333 / 1066 / 800MHz DDR3 ECC Регистровая память Поддерживается до 48 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC Небуферизованная память Память Mirroring поддерживается
- Тип памяти: 1333 / 1066 / 800MHz ECC Регистровая / ECC или Non ECC Небуферизованная DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
- Объёмы модулей DIMM: 1GB, 2GB, 4GB, 8GB**, 16GB**
- Контроль вентиляторов: Всего из четыре 4-pin PWM вентиляторы 4x вентиляторы с тахометр мониторинг Состояние контроль для скорость управление Состояние контроль для on/off управление Низкий шум вентилятор скорость управление
- Последовательный порт на узел: 1 Быстрый UART 16550 последовательный порт
- Глубина: 27.75" (705mm)
- Доступный Colors: Чёрный
- Артикул: SYS-6016TT-IBQF
- Контроль ошибок памяти: Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память) Поддерживается Intel® x4 и x8 Один Устройство Данные Коррекция (SDDC)
- Сетевые порты LAN на узел: 2x RJ45 LAN порты 1x RJ45 Выделенный IPMI LAN порт
- Слоты PCIe на узел: 1 (x16) PCI-E ( Низкопрофильное исполнение)
- Блок питания: Сертификация: Gold Сертифицированный; [ Проверка Отчёт ]
- Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных
Применение
Супермикро SYS-6016TT-IBQF подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для вычислительных задач выделяют требовательные этапы обработки данных. Затем проверяют, соответствует ли выбранная конфигурация этим требованиям.
При проектировании сборки фиксируют точные обозначения компонентов. Результат оценивают после проверки согласованной конфигурации.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CSE-808T-1200B, Supermicro MBD-X8DTT-IBQF-B. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Конструкция
Конструкция объединяет шасси, вычислительные компоненты и внутренние подключения. При выборе исполнения учитывают доступ для обслуживания и размещение оборудования.
Для дисковой подсистемы сопоставляют ёмкость и характер доступа к данным. Нужное число подключений определяют до выбора накопителей.
Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.
Монтаж и эксплуатация
Подготовку начинают с проверки конфигурации и места установки. После сборки систему проверяют под нагрузкой, соответствующей будущему режиму работы.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-6016T-GIBQF. Для сопоставления аппаратных возможностей можно рассмотреть вариант: до 1400W, 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SYS-6016T-GIBXF. При подборе для другой конфигурации полезно проверить такое исполнение: до 1400W, 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.
Комплектация
В спецификации поставки для SYS-6016TT-IBQF зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Сопрягаемые компоненты проверяют по проектной спецификации.
Технические характеристики SYS-6016TT-IBQF
Интерфейсы и расширение
- Infiniband на узел
- Mellanox ConnectX-2 QDR Infiniband 40Gbps Контроллер; 1 Внешний QSFP Infiniband Разъём
- Видеовыход VGA на узел
- 1x VGA Порт
- Графическая подсистема на узел
- Matrox G200eW 16 MB DDR2
- Интерфейсы SATA на узел
- Intel ICH10R SATA 3.0Gbps Контроллер RAID 0, 1 поддержка; Шесть Последовательный ATA порты Шесть SATA hard накопители поддерживается
- Контроллер Super I/O на узел
- Winbond W83527HG микросхема
- Порты USB на узел
- 2 задний + 1 разъём (2 Порты) 4 всего USB порты, 2.0 Соответствует / 1.1 Соответствует
- Последовательный порт на узел
- 1 Быстрый UART 16550 последовательный порт
- Сетевые контроллеры на узел
- Intel® 82576 Два-Порт Gigabit Ethernet Контроллер Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход Intel® I/OAT 3 поддержка для быстрых, масштабируемых и надёжных сетевых подключений VMDq поддержка для better performance из виртуализация 1x Realtek RTL8201N PHY (выделенный IPMI)
- Сетевые порты LAN на узел
- 2x RJ45 LAN порты 1x RJ45 Выделенный IPMI LAN порт
- Слоты PCIe на узел
- 1 (x16) PCI-E ( Низкопрофильное исполнение)
- Тактовый генератор на узел
- 932S421 микросхема
- Удалённое управление IPMI на узел
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0 IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка Nuvoton WPCM450 BMC
- Чипсет на узел
- Intel® 5520 (Tylersburg) чипсет ICH10R + IOH-36D
Конструкция и монтаж
- Артикул
- SYS-6016TT-IBQF
- Бренд
- Supermicro
- Высота
- 1.7" (43mm)
- Глубина
- 27.75" (705mm)
- Доступный Colors
- Чёрный
- Индикаторы на узел
- Питание LED Жёсткий накопитель активность LED 2x Сеть активность Индикаторы Система Индикатор перегрева
- Кнопки на узел
- Питание On/Off кнопка Система Сброс кнопка
- Масса брутто
- 40 lbs (18.1kg)
- Модель
- SYS-6016TT-IBQF
- Модель шасси
- CSE-808T-1200B
- Назначение изделия
- Служит аппаратной платформой для вычислительных сервисов и обработки данных
- Объединительная плата SATA
- 1U SATA Объединительная плата
- Тип оборудования
- Серверные системы
- Форм-фактор
- 1U Стоечный
- Ширина
- 17.2" (437mm)
Оперативная память
- Количество слотов DIMM
- 12x 240-pin слотов DIMM Поддерживается до 192 GB** 1333 / 1066 / 800MHz DDR3 ECC Регистровая память Поддерживается до 48 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC Небуферизованная память Память Mirroring поддерживается
- Контроль ошибок памяти
- Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память) Поддерживается Intel® x4 и x8 Один Устройство Данные Коррекция (SDDC)
- Напряжение памяти
- 1.5 V / 1.35 V
- Объёмы модулей DIMM
- 1GB, 2GB, 4GB, 8GB**, 16GB**
- Тип памяти
- 1333 / 1066 / 800MHz ECC Регистровая / ECC или Non ECC Небуферизованная DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
Питание и охлаждение
- Блок питания: AC Вход
- 1000W Выход @ 100-140V, 11.5-8A, 50-60Hz 1200W Выход @ 180-240V, 8-5.5A, 50-60Hz
- Блок питания: DC Выход
- 1000W: +12V/83A; +5Vsb/4A 1200W: +12V/100A; +5Vsb/4A
- Блок питания: Блоки питания
- 1200W высокий-efficiency блок питания с PMBus
- Блок питания: Сертификация
- Gold Сертифицированный; [ Проверка Отчёт ]
- Вентиляторы
- 6x Охлаждение Вентиляторы
- Дополнительные функции
- SDDC Поддержка
- Индикаторы
- Отказ питания / Индикатор перегрева Suspend-состояние Индикатор LED UID LED
- Контроль вентиляторов
- Всего из четыре 4-pin PWM вентиляторы 4x вентиляторы с тахометр мониторинг Состояние контроль для скорость управление Состояние контроль для on/off управление Низкий шум вентилятор скорость управление
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда CPU тепловой защита поддержка Тепловой Управление для 4x Вентилятор Разъёмы PSU I2C температура измерение logic Тепловой Мониторинг 2 (TM2) поддержка PECI
- Процессоры и сокет
- Контроль для CPU ядра,+1.5V, +3.3V, +5V, +12V, +5 Дежурный режим, +3.3 Дежурный режим, VBAT, Память Напряжения. CPU Core 6-Фаза-коммутация напряжение регулятор
Подсистема хранения
- горячая замена на узел
- 2x 3.5" SATA горячая замена отсеков для накопителей
Процессорная подсистема
- QPI
- до 6.4 GT/s
- Процессоры и сокет
- Два 1366-pin LGA Разъёмы Поддерживается до два Intel® 64-бит Xeon® процессоры из the одинаковые тип ниже:; Intel® Xeon® процессор X5600/E5600/L5600 серия; (Westmere) 40W - 130W; Intel® Xeon® процессор X5500/E5500/L5500 серия; (Nehalem-EP) 38W - 95W
Управление и совместимость
- Тип BIOS на узел
- 32Mb SPI Flash EEPROM с AMI® BIOS
- Функции BIOS на узел
- Plug and Play (PnP) PCI 2.2 ACPI до 3.0 USB Клавиатура поддержка
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура: 10° до 35° C (50° до 95°F) При хранении Температура: -40° до 70° C (-40° до 158° F) Рабочая относительная влажность: 8% до 90% (без конденсации) При хранении Относительная влажность: 5 до 95% (без конденсации)
