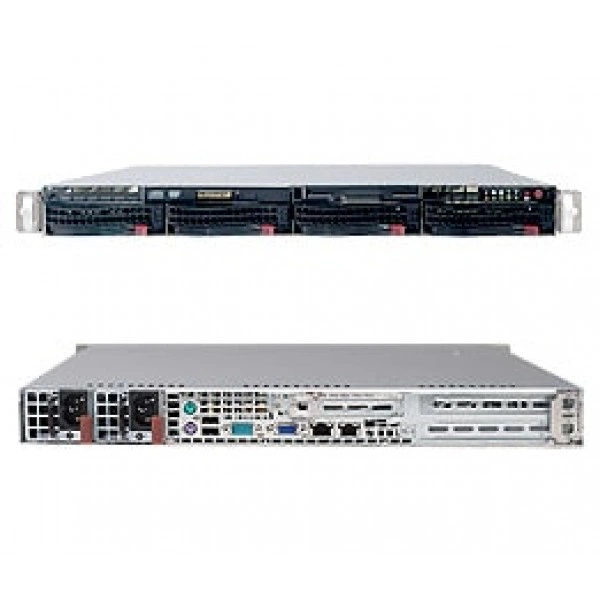

Сервер Supermicro SYS-6015W-NTRB 1U, ECC DDR2, IPMI

Интерфейсы и расширение

IDE

Один EIDE канал поддерживается до два UDMA IDE устройства (IDE-M, IDE-S) включая CF(Компактный Flash) Плата Компактный Flash (40-pin разъём, IDE 1, один канал) слот Поддерживается UDMA Режим 5, PIO Режим 4, и ATA/100

Видеовыход VGA

1x VGA Порт

Графическая подсистема

ATI ES1000 контроллер с 32 MB из видеовывод память

Интерфейс дисковода

1 Дисковод контроллер; 1.44 MB

Интерфейсы SATA

Intel ESB2 SATA 3.0Gbps Контроллер RAID 0, 1, 5, 10 поддержка (Windows только) RAID 0, 1, 10 поддержка (Linux); Шесть Последовательный ATA порты Шесть SATA hard накопители поддерживается

Клавиатура и мышь

PS/2 клавиатура и мышь порты

Контроллер Super I/O

Winbond 83627HF микросхема

Левый Слот

2 (x8) PCI-E 2.0 Слот

Порты USB

2x USB задний порты 3x USB внутренний разъёмы Всего 5 USB 2.0 Соответствует / 1.1 Соответствует

Последовательные порты и разъёмы

1 Быстрый UART 16550 последовательный порт 1 Быстрый UART 16550 последовательный разъём

Правый Слот

1 (x8) PCI-E 2.0 Слот (Низкий profile размер w/ 5.5" length)

Сетевые контроллеры

Intel® 82575EB Два-Порт Gigabit Ethernet Контроллер Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход Intel® I/OAT поддержка для быстрых, масштабируемых и надёжных сетевых подключений

Сетевые порты LAN

2x RJ45 LAN порты

Тактовый генератор

ICS 401 микросхема

Удалённое управление IPMI

Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0 / 1.5 200-pin IPMI слот (SIMSO(+)) (Опционально: AOC-SIMSO(+)) For Выделенный LAN, кабель CBL-0177L требуется be используется (кабель sold separately)

Чипсет

Intel® 5400 (Seaburg) чипсет MCH + ESB2

Конструкция и монтаж

Артикул

SYS-6015W-NTRB

Бренд

Supermicro

Высота

1.7" (43mm)

Глубина

25.6" (650mm)

Дисковая объединительная плата

SAS/SATA HDD Объединительная плата; (SAS поддержка требуется опционально SAS контроллер)

Доступный Colors

Серебристый, Чёрный

Индикаторы

Питание LED Жёсткий накопитель активность LED 2x Сеть активность Индикаторы Система Индикатор перегрева Universal Информация (UID) LED

Кнопки

Питание On/Off Кнопка Система Кнопка сброса UID Кнопка

Масса брутто

46 lbs (20.9kg)

Модель

SYS-6015W-NTRB

Модель шасси

SC815TQ-R650UV(B)

Назначение изделия

Служит аппаратной платформой для вычислительных сервисов и обработки данных

Порты

2x USB & DB9 COM порт tray (Опционально)

Тип оборудования

Серверные системы

Форм-фактор

1U Стоечный

Ширина

17.2" (437mm)

Оперативная память

Количество слотов DIMM

Восемь 240-pin слотов DIMM Поддерживается до 64 GB 800* / 667 / 533MHz DDR2 ECC FB-DIMM память Два branch память bus Память требуется be заполнены в пары Память Sparing поддерживается

Контроль ошибок памяти

Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память) Поддерживается Intel® x4 и x8 Один Устройство Данные Коррекция (SDDC)

Напряжение памяти

1.8 V или 1.5 V

Объёмы модулей DIMM

256MB, 512MB, 1GB, 2GB, 4GB, 8GB**

Тип памяти

800* / 667 / 533MHz FB-DIMM (Fully Buffered DIMM) ECC DDR2 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM

Питание и охлаждение

Блок питания: Блоки питания

650W (1 + 1) Резервируемое AC-DC блок питания w/ PFC

Блок питания: Входное напряжение AC

100 - 240V, 60-50Hz, 8-4 Amp

Блок питания: Дежурная линия +5V

3 Amp

Блок питания: Линия +12V

54 Amp

Блок питания: С Питание Distributor

+5V: 25 Amp +3.3V: 12 Amp -12V: 0.6 Amp

Вентиляторы

4x Охлаждение Вентиляторы 2x Опционально охлаждение вентиляторы для add-on платы

Воздушный кожух

1x Воздушный кожух

Подсистема хранения

DVD-ROM

Slim 8x DVD, 24x CD, DVD-ROM накопитель

горячая замена

4x 3.5"SATA горячая замена накопитель лотки

Процессорная подсистема

Процессоры и сокет

Два 771-pin LGA Разъёмы Поддерживается до Два Intel® 64-бит Xeon®процессоры из the одинаковые тип ниже: Четыре-Core Intel®; Xeon®процессор; 5400/5300LV серия (Harpertown; /Clovertown процессор); до 3.20 GHz Два-Core Intel®; Xeon®процессор; 5200/5100LV серия (Wolfdale/Woodcrest процессор) до 3.40 GHz

Системная шина

1600 / 1333 / 1066 MHz система bus

Управление и совместимость

Системная плата

Super X7DWU

Тип BIOS

16Mb Flash EEPROM с Phoenix® BIOS

Функции BIOS

Plug and Play (PnP) DMI 2.3 PCI 2.2 ACPI 1.0 / 2.0 USB Клавиатура поддержка SMBIOS 2.3

Условия эксплуатации

Условия эксплуатации и требования

Рабочая температура: 10° до 35°C (50° до 95°F) При хранении Температура: -40° до 70°C (-40° до 158°F) Рабочая относительная влажность: 8% до 90% (без конденсации) При хранении Относительная влажность: 5 до 95% (без конденсации)
