Артикул: SYS-6015V-M3
В наличии

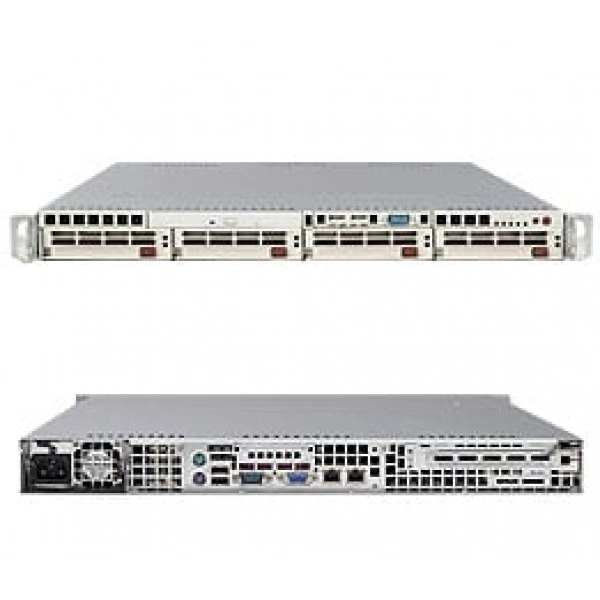

Сервер Supermicro SYS-6015V-M3 1U, ECC DDR2, IPMI
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание сервера Supermicro SYS-6015V-M3
Supermicro SYS-6015V-M3 - сервер. Изделие служит аппаратной платформой для вычислительных сервисов и обработки данных.
Назначение конфигурации определяют по характеру нагрузки и требуемым интерфейсам. Процессоры, память, накопители и дополнительные платы подбирают как единую систему.
Системная плата - Super X7DVL-3.
Системная шина - 1333 / 1066 / 667 MHz система bus.
Операционная система Программное обеспечение - Поддерживается 64-бит Операционные системы Поддерживается 32-бит Операционные системы.
Объём памяти - Шесть 240-pin DIMM разъёмы Поддерживается до 24GB 667 / 533MHz DDR2 ECC FB-DIMM память Два branch память bus Память требуется be заполнены в пары Нет Память Mirroring поддержка.
Тип памяти - 667 / 533MHz FB-DIMM (Fully Buffered DIMM) ECC DDR2 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM.
Состав системы и схему питания рассматривают совместно. Это помогает подготовить конфигурацию без необоснованных предположений о запасе мощности.
Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.
При подборе фиксируют точное исполнение SYS-6015V-M3. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.
Функциональные возможности
Полезная производительность складывается из работы вычислительной, дисковой и сетевой подсистем. Для устойчивой эксплуатации важен баланс между этими ресурсами.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Технические особенности
- Системная плата: Super X7DVL-3
- Системная шина: 1333 / 1066 / 667 MHz система bus
- Операционная система Программное обеспечение: Поддерживается 64-бит Операционные системы Поддерживается 32-бит Операционные системы
- Объём памяти: Шесть 240-pin DIMM разъёмы Поддерживается до 24GB 667 / 533MHz DDR2 ECC FB-DIMM память Два branch память bus Память требуется be заполнены в пары Нет Память Mirroring поддержка
- Тип памяти: 667 / 533MHz FB-DIMM (Fully Buffered DIMM) ECC DDR2 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
- Блок питания: Дежурная линия +5V: 3 Amp
- Функции BIOS: Plug and Play (PnP) SMBIOS 2.3 DMI 2.3 PCI 2.2 ACPI 1.0 Горячие клавиши восстановления BIOS USB Клавиатура поддержка Аппаратные функции BIOS Virus защита
- Контроль вентиляторов: Всего из шесть специальный форм-фактор 4-pin вентилятор разъёмы с поддержкой до 6 вентиляторы 6x вентиляторы с тахометр состояние мониторинг Состояние контроль для скорость управление Состояние контроль для on/off управление 3-pin вентилятор поддержка Низкий шум вентилятор скорость управление Широтно-импульсная модуляция (PWM) вентилятор разъёмы
- Блок питания: Линия +12V: 39 Amp
- Видеовыход VGA: 1x VGA Порт
- Индикаторы: Питание LED Жёсткий накопитель активность LED 2x Сеть активность Индикаторы Система Перегрев / Вентилятор Отказ LED
- Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных
- Блок питания: Линия +5V: 20 Amp
- Parallel Порт: 1 Разъём для ECP / EEP parallel порт
- Тип оборудования: Серверные системы
- Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных
Применение
Супермикро SYS-6015V-M3 подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В проектах разработки полезно зафиксировать повторяемую конфигурацию. Все используемые компоненты включают в техническую спецификацию стенда.
Для вычислительных задач выделяют требовательные этапы обработки данных. Затем проверяют, соответствует ли выбранная конфигурация этим требованиям.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro AOC-SIMLC, Supermicro BPN-SAS-815TQ. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Конструкция
Конструкция объединяет шасси, вычислительные компоненты и внутренние подключения. При выборе исполнения учитывают доступ для обслуживания и размещение оборудования.
План электропитания включает подключение оборудования и порядок проверки. Контроль выполняют после завершения монтажа и настройки.
При изменении состава оборудования повторно оценивают отвод тепла. Это помогает согласовать новые компоненты с существующей компоновкой.
Монтаж и эксплуатация
Подготовку начинают с проверки конфигурации и места установки. После сборки систему проверяют под нагрузкой, соответствующей будущему режиму работы.
При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.
Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-6015V-MRLP. Этот вариант рассматривают для проекта со следующими требованиями: до 280W, 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SYS-6015V-TLP. При подборе для другой конфигурации полезно проверить такое исполнение: до 280W, 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
Комплектация
Для исполнения SYS-6015V-M3 заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Для комплектования платформы используются CSE-PTFB-813, AOC-SIMLC. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики SYS-6015V-M3
Идентификация
- Тип оборудования
- Серверные системы
Интерфейсы и расширение
- IDE
- Один EIDE канал поддерживается до два UDMA IDE устройства (IDE-M, IDE-S) Поддерживается UDMA Режим 5, PIO Режим 4, и ATA/100
- Parallel Порт
- 1 Разъём для ECP / EEP parallel порт
- PCI-X
- 1x 64-бит PCI-X 133MHz или PCI-e x8 слот (Райзер плата требуется)
- Видеовыход VGA
- 1x VGA Порт
- Графическая подсистема
- XGI Volari™ Z7 PCI-E Graphics процессор
- Интерфейс дисковода
- 1 Дисковод контроллер; 1.44 MB Поддержка
- Интерфейсы SAS
- Broadcom 1068E PCI-E SAS Контроллер 8 SAS Порты с поддержкой до 8 SAS HDD RAID 0, 1, 10 поддержка (Опционально: AOC-IButton68) RAID 5 поддержка
- Клавиатура и мышь
- PS/2 клавиатура и мышь порты
- Контроллер Super I/O
- Winbond 83627HF микросхема
- Порты USB
- 2x USB задний порты 2x USB внутренний разъёмы для до 4-порты Всего 6 USB 2.0 Соответствует / 1.1 Соответствует
- Последовательные порты и разъёмы
- 1 Быстрый UART 16550 последовательный порт 1 Быстрый UART 16550 последовательный разъём
- Сетевые контроллеры
- Два Intel® (ESB2/Gilgal) 82563EB Один-Порт Gigabit Ethernet Controllers Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход
- Сетевые порты LAN
- 2x RJ45 LAN порты
- Тактовый генератор
- ICS932S401EGLF
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0 200-pin IPMI слот (Опционально: AOC-SIMLC) NOTE: KVM-свыше-LAN не поддерживается - there is нет DVO сигнал до the IPMI слот
- Чипсет
- Intel® 5000V (Blackford VS) чипсет MCH + ESB2
Конструкция и монтаж
- Артикул
- SYS-6015V-M3
- Бренд
- Supermicro
- Высота
- 1.7" (43mm)
- Глубина
- 19.8" (503mm)
- Дисковая объединительная плата
- 1U SAS/SATA Объединительная плата
- Доступный Colors
- Бежевый, Чёрный
- Индикаторы
- Питание LED Жёсткий накопитель активность LED 2x Сеть активность Индикаторы Система Перегрев / Вентилятор Отказ LED
- Кнопки
- Питание On/Off кнопка Система Сброс кнопка
- Масса брутто
- 38 lbs (17.2kg)
- Модель
- SYS-6015V-M3
- Модель шасси
- SC813MTQ-520C
- Назначение изделия
- Служит аппаратной платформой для вычислительных сервисов и обработки данных
- Порты
- 2x USB Порты (USB 2.0 Готовность) 1x Последовательный COM Порт
- Форм-фактор
- 1U Стоечный
- Ширина
- 17.2" (437mm)
Оперативная память
- Контроль ошибок памяти
- Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память) Поддерживается Intel® x4 и x8 Один Устройство Данные Коррекция (SDDC)
- Напряжение памяти
- 1.8V только 1.5V(AMB)
- Объём памяти
- Шесть 240-pin DIMM разъёмы Поддерживается до 24GB 667 / 533MHz DDR2 ECC FB-DIMM память Два branch память bus Память требуется be заполнены в пары Нет Память Mirroring поддержка
- Объёмы модулей DIMM
- 512 MB, 1GB, 2GB, 4GB
- Тип памяти
- 667 / 533MHz FB-DIMM (Fully Buffered DIMM) ECC DDR2 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
Питание и охлаждение
- Безопасность / EMC
- USA - UL Listed, FCC Canada - CUL Listed Germany - TUV Сертифицированный Europe / CE Mark EN 60950/IEC 60950-Соответствует
- Блок питания: Блоки питания
- 520W AC до DC блок питания w/ PFC
- Блок питания: Входное напряжение AC
- 100 - 240V, 50 - 60Hz, 7 - 3Amp
- Блок питания: Дежурная линия +5V
- 3 Amp
- Блок питания: Линия +12V
- 39 Amp
- Блок питания: Линия +3.3V
- 16 Amp
- Блок питания: Линия +5V
- 20 Amp
- Блок питания: Линия -12V
- 0.5 Amp
- Вентиляторы
- 4x 4cm охлаждение вентиляторы
- Дополнительные функции
- Корпус вскрытие контроль Корпус вскрытие разъём SDDC Поддержка
- Индикаторы
- CPU / Система Индикатор перегрева Supsend-State Индикатор LED +5V Дежурный режим Оповещение LED
- Контроль вентиляторов
- Всего из шесть специальный форм-фактор 4-pin вентилятор разъёмы с поддержкой до 6 вентиляторы 6x вентиляторы с тахометр состояние мониторинг Состояние контроль для скорость управление Состояние контроль для on/off управление 3-pin вентилятор поддержка Низкий шум вентилятор скорость управление Широтно-импульсная модуляция (PWM) вентилятор разъёмы
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда CPU тепловой защита поддержка Тепловой Управление для 6x вентилятор разъёмы PSU I2C температура измерение logic Тепловой Мониторинг 2 (TM2) поддержка
- Процессоры и сокет
- Контроль для CPU ядра, +3.3V, +5V, ±12V 4-Фаза-коммутация напряжение регулятор с автоматическое определение от 0.8375V-1.60V Adjustable CPU Clock Частота Ratio
Подсистема хранения
- DVD-ROM
- Slim 8x DVD, 24x CD, DVD-ROM накопитель
- горячая замена
- 4x горячая замена SAS отсеков для накопителей
Процессорная подсистема
- Операционная система Программное обеспечение
- Поддерживается 64-бит Операционные системы Поддерживается 32-бит Операционные системы
- Процессоры и сокет
- Два 771-pin LGA Разъёмы Поддерживается до два Intel® 64-бит Xeon® процессоры из the одинаковые; тип ниже: Четыре-Core Intel®; Xeon®процессор; 5400/5300 серия; (Harpertown; /Clovertown процессор); до 3.16 GHz Два-Core Intel®; Xeon®процессор 5200/5100/5000; серия (Wolfdale; /Woodcrest/Dempsey процессор) до 3.40 GHz
- Системная шина
- 1333 / 1066 / 667 MHz система bus
Управление и совместимость
- Системная плата
- Super X7DVL-3
- Тип BIOS
- 8Mb Flash EEPROM с Phoenix® BIOS
- Функции BIOS
- Plug and Play (PnP) SMBIOS 2.3 DMI 2.3 PCI 2.2 ACPI 1.0 Горячие клавиши восстановления BIOS USB Клавиатура поддержка Аппаратные функции BIOS Virus защита
