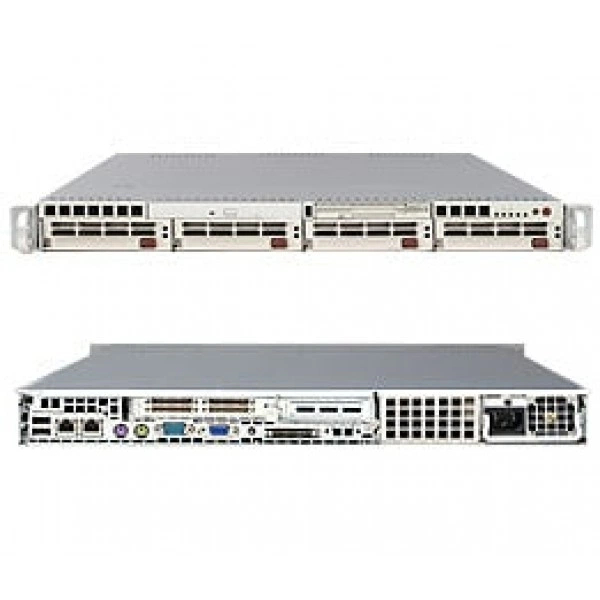

Сервер Supermicro SYS-6015P-8 1U, IPMI, до 700W

Интерфейсы и расширение

IDE

Один EIDE каналы поддержка до два UDMA IDE устройства Поддерживается UDMA Режим 5, PIO Режим 4, и ATA/100

RAID

Поддержка Zero-Channel RAID RAID 0, 1, 5, 10 Опционально: (Плата NOT в комплекте)

SCSI

Adaptec AIC-7902 Контроллер Два-Channel Ultra320 SCSI (Узел RAID только поддерживается 4 накопители) Узел RAID 0, 1 поддержка

Видеовыход VGA

1x VGA Порт

Графическая подсистема

ATI ES1000 контроллер с 16 MB из видеовывод память

Интерфейс дисковода

1 Дисковод контроллер; 1.44 MB

Клавиатура и мышь

PS/2 клавиатура и мышь порты

Контроллер Super I/O

Winbond 83627HF микросхема

Левый Universal Слот

1 (x8) PCI-e слот OR 1x 64-бит 100MHz PCI-X (3.3V) слот

Порты USB

2x USB задний порты 2x USB внутренний разъёмы, 1 два, 1 один USB 2.0 Соответствует / 1.1 Соответствует

Последовательные порты и разъёмы

2 Быстрый UART 16550 последовательный порты

Правый Universal Слот

1 (x8) PCI-e слот OR 1x 64-бит 133MHz PCI-X (3.3V) слот

Сетевые контроллеры

Intel® (ESB2/Gilgal) 82563EB Два-Порт Gigabit Ethernet Контроллер Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход Intel® I/OAT поддержка для быстрых, масштабируемых и надёжных сетевых подключений

Сетевые порты LAN

2x RJ45 LAN порт

Тактовый генератор

CK410B микросхема

Удалённое управление IPMI

Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0 200-pin IPMI слот (SIM1U) (Опционально: AOC-SIM1U-3B и AOC-SIM1U-3D); 1 SIM1U Слот (IPMI 2.0); (Supermicro Интеллектуальный Управление)

Чипсет

Intel® 5000P (Blackford) чипсет MCH + PXH + ESB2

Конструкция и монтаж

Артикул

SYS-6015P-8

Бренд

Supermicro

Высота

1.7" (43mm)

Глубина

27" (686mm)

Доступный Colors

Бежевый, Чёрный

Индикаторы

Питание LED Жёсткий накопитель активность LED 2x Сеть активность Индикаторы Система Перегрев / Вентилятор Отказ LED UID LED

Кнопки

Питание On/Off кнопка UID кнопка

Масса брутто

44 lbs (20.0kg)

Модель

SYS-6015P-8

Модель шасси

SC816S-700

Назначение изделия

Служит аппаратной платформой для вычислительных сервисов и обработки данных

Объединительная плата SCSI

1x SCA814S 1U SCSI Объединительная плата w/ SAF-TE

Тип оборудования

Серверные системы

Форм-фактор

1U Стоечный

Ширина

17.2" (437mm)

Оперативная память

Контроль ошибок памяти

Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память) Поддерживается Intel® x4 Один Устройство Данные Коррекция (SDDC)

Напряжение памяти

1.8V только 1.5V(AMB)

Объём памяти

Восемь 240-pin DIMM разъёмы Поддерживается до 32 GB 667/533MHz FB-DIMM память Два branch память bus Память требуется be заполнены в пары

Объёмы модулей DIMM

512 MB, 1GB, 2GB, 4GB

Тип памяти

667/533MHz FB-DIMM (Fully Buffered DIMM) ECC SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM

Питание и охлаждение

Блок питания: AC Вход

100 - 240V, 60-50Hz, 10 - 4 Amp

Блок питания: Блоки питания

700W AC-DC блок питания и питание distributor w/ PFC

Блок питания: Дежурная линия +5V

4 Amp

Блок питания: Линия +12V

57 Amp

Блок питания: С Питание Distributor

+5V: 24 Amp +3.3V: 21 Amp -12V: 0.6 Amp

Вентиляторы

4x 6-pin Счётчик-rotating Охлаждение Вентиляторы

Дополнительные функции

Корпус вскрытие контроль Корпус вскрытие разъём SDDC Поддержка

Индикаторы

CPU / Система Индикатор перегрева

Контроль вентиляторов

Всего из ten специальный форм-фактор вентилятор разъёмы для до ten вентиляторы Ten вентиляторы с тахометр состояние мониторинг Состояние контроль для скорость управление Состояние контроль для on/off управление Низкий шум вентилятор скорость управление

Контроль температуры

Мониторинг для CPU и корпус окружающая среда CPU тепловой защита поддержка Тепловой Управление для 8x вентилятор разъёмы I2C температура измерение logic Тепловой Мониторинг 2 (TM2) поддержка

Процессоры и сокет

Контроль для CPU ядра, +3.3V, +5V, ±12V, +5V Дежурный режим, VBAT CPU Core 5-Фаза-коммутация напряжение регулятор с автоматическое определение от 0.86V-1.63V

Подсистема хранения

DVD-ROM

Slim 8x DVD-ROM накопитель

горячая замена

4x 3.5" горячая замена Ultra320 SCSI отсеков для накопителей

Интерфейс дисковода

3.5" 1.44MB Slim Дисковод накопитель

Процессорная подсистема

Операционная система Программное обеспечение

Поддерживается 64-бит Операционные системы Поддерживается 32-бит Операционные системы

Процессоры и сокет

Два 771-pin LGA Разъёмы Поддерживается до два Intel® 64-бит Xeon® процессоры из the одинаковые; тип ниже: Четыре-Core Intel®; Xeon®процессор; 5400/5300 серия; (Harpertown; /Clovertown процессор); до 3.16 GHz Два-Core Intel®; Xeon®процессор 5200/5100/5000; серия (Wolfdale; /Woodcrest/Dempsey процессор) до 3.40 GHz

Системная шина

1333 / 1066 / 667 MHz система bus

Управление и совместимость

Системная плата

Super X7DBP-8

Тип BIOS

8Mb Flash EEPROM с Phoenix® BIOS

Функции BIOS

Plug and Play (PnP) SMBIOS 2.3 DMI 2.3 PCI 2.2 ACPI 1.0 USB Клавиатура поддержка Скорость вентилятора Управление

Условия эксплуатации

Условия эксплуатации

Рабочая температура:; 10°C до 35°C (50°F до 95°F) При хранении Температура:; -40°C до 70°C (-40°F до 158°F) Рабочая относительная влажность:; 8% до 90% (без конденсации) При хранении Относительная влажность:; 5% до 95% (без конденсации)
