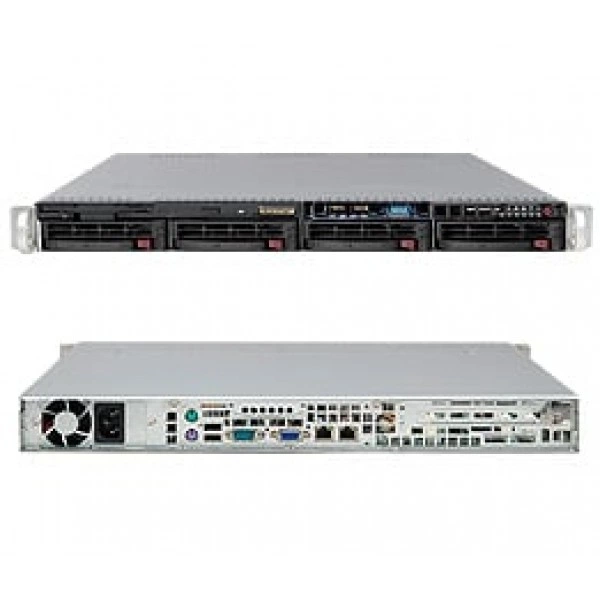

Сервер Supermicro SYS-6015C-MTB 1U, ECC DDR2, IPMI

Интерфейсы и расширение

IDE

Один EIDE канал поддерживается до два UDMA IDE устройства(IDE-M, IDE-S) включая CF плата Поддерживается UDMA Режим 5, PIO Режим 4, и ATA/100 Компактный Flash (40-pin разъём, IDE 1, один канал) слот

Видеовыход VGA

1x VGA Порт

Графическая подсистема

XGI Z9 с 32 MB из видеовывод память

Интерфейс дисковода

1 Дисковод контроллер; 1.44 MB, 2.88 MB

Интерфейсы SATA

Intel ICH9R SB SATAII Контроллер RAID 0, 1, 5, 10 поддержка (Windows только) RAID 0, 1, 10 поддержка (Linux); Шесть Последовательный ATA порты Четыре SATA hard накопители поддерживается

Клавиатура и мышь

PS/2 клавиатура и мышь порты

Контроллер Super I/O

Winbond 83627DHG микросхема

Порты USB

2x USB задний порты 3x USB внутренний разъём 5 всего USB порты, 2.0 Соответствует / 1.1 Соответствует

Последовательные порты и разъёмы

1 Быстрый UART 16550 последовательный порт 1 Разъём

Сетевые контроллеры

Intel® 82573V & 82573L Gigabit Ethernet Контроллер Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход

Сетевые порты LAN

2x RJ45 LAN порты

Слоты PCIe

1 (x8) PCI-e слоты

Тактовый генератор

CK505 микросхема

Удалённое управление IPMI

Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0 / 1.5 200-pin IPMI слот (SIMLC) (Опционально: AOC-SIMLC) NOTE: KVM-свыше-LAN поддерживается w/ AOC-SIM1U+ - PCB 1.1A только

Чипсет

Intel® 5100 (San Clemente) чипсет Intel® ICH9R

Конструкция и монтаж

Артикул

SYS-6015C-MTB

Бренд

Supermicro

Высота

1.7" (43mm)

Глубина

19.8" (503mm)

Доступный Colors

Бежевый, Чёрный

Индикаторы

Питание LED Жёсткий накопитель активность LED 2x Сеть активность Индикаторы Система Информация LED

Кнопки

Питание On/Off кнопка Система Сброс кнопка

Масса брутто

31 lbs (14.1kg)

Модель

SYS-6015C-MTB

Модель шасси

CSE-813MTQ-520C

Назначение изделия

Служит аппаратной платформой для вычислительных сервисов и обработки данных

Объединительная плата SAS/SATA

1x SAS / SATA Объединительная плата

Порты

2x Передний USB Порты 1x Последовательный COM Порт

Тип оборудования

Серверные системы

Форм-фактор

1U Стоечный

Ширина

17.2" (437mm)

Оперативная память

Контроль ошибок памяти

Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память) Поддерживается Intel® x4 и x8 Один Устройство Данные Коррекция (SDDC)

Напряжение памяти

1.8V только

Объём памяти

Шесть 240-pin DIMM разъёмы Поддерживается до 48GB 667/ 533MHz DDR2 ECC Register Один/Два Rank память * Два канал память bus Память требуется be заполнены в пары

Объёмы модулей DIMM

256MB, 512MB, 1GB, 2GB, 4GB, 8GB**

Тип памяти

667/533MHz Register DDR2 ECC Один/Два Rank SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM *

Питание и охлаждение

Блок питания: Блоки питания

520W AC до DC блок питания w/ PFC

Блок питания: Входное напряжение AC

100 - 240V, 50 - 60Hz, 7 - 3Amp

Блок питания: Дежурная линия +5V

3 Amp

Блок питания: Линия +12V

39 Amp

Блок питания: Линия +3.3V

16 Amp

Блок питания: Линия +5V

20 Amp

Блок питания: Линия -12V

0.5 Amp

Вентиляторы

4x 4cm 12,500 RPM вентиляторы

Дополнительные функции

Корпус вскрытие контроль Корпус вскрытие разъём

Индикаторы

Система Информация LED Suspend-состояние Индикатор LED

Контроль вентиляторов

Всего из восемь 4-pin вентиляторы 8x вентиляторы с тахометр мониторинг Состояние контроль для скорость управление Состояние контроль для on/off управление Поддержка 3-pins (w/o скорость управление) Низкий шум вентилятор скорость управление Широтно-импульсная модуляция (PWM) вентилятор разъёмы

Контроль температуры

Мониторинг для CPU и корпус окружающая среда CPU тепловой защита поддержка Тепловой Управление для 8x Вентилятор Разъёмы PSU I2C температура измерение logic Тепловой Мониторинг 2 (TM2) поддержка PECI

Процессоры и сокет

Контроль для CPU ядра,+1.8V, +3.3V, +5V, ±12V, +3.3V Дежурный режим, +5 Дежурный режим, VBAT, HT, Память, Чипсет CPU Core 6-Фаза-коммутация напряжение регулятор с автоматическое определение от 0.8375V-1.60V

Подсистема хранения

DVD-ROM

Slim DVD-ROM накопитель

горячая замена

4x 3.5" горячая замена SATA отсеков для накопителей

Процессорная подсистема

Операционная система Программное обеспечение

Поддерживается 64-бит Операционные системы Поддерживается 32-бит Операционные системы

Процессоры и сокет

Два 771-pin LGA Разъёмы Поддерживается до Два Intel® 64-бит Xeon®процессоры из the одинаковые тип ниже: Четыре-Core Intel®; Xeon®процессор; 5400/5300 серия (Harpertown; /Clovertown процессор); до 3.16 GHz Два-Core Intel®; Xeon®процессор; 5200/5100 серия (Wolfdale/Woodcrest процессор) до 3.40 GHz

Управление и совместимость

Системная плата

Super X7DCL-i

Тип BIOS

8Mb Flash EEPROM с Phoenix ® BIOS

Функции BIOS

Plug and Play (PnP) DMI 2.3 PCI 2.2 ACPI 1.0/2.0 USB Клавиатура поддержка Аппаратные функции BIOS Virus защита SMBIOS 2.3

Условия эксплуатации

Условия эксплуатации и требования

Рабочая температура: 10°до 35°C (50°до 95°F) При хранении Температура: -40°до 70°C (-40°до 158°F) Рабочая относительная влажность: 8% до 90% (без конденсации) При хранении Относительная влажность: 5 до 95% (без конденсации)
