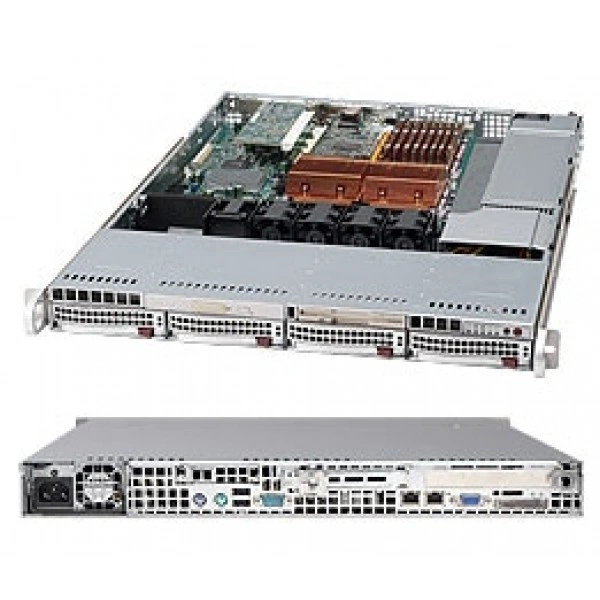

Сервер Supermicro SYS-6015B-3V 1U, ECC DDR2, IPMI

Интерфейсы и расширение

IDE

Один EIDE канал поддерживается до два UDMA IDE устройства (IDE-M, IDE-S) включая CF(Компактный Flash) Плата Компактный Flash (40-pin разъём, IDE 1, один канал) слот Поддерживается UDMA Режим 5, PIO Режим 4, и ATA/100

RAID

Поддержка Zero-Channel RAID Опционально: (Плата not в комплекте) RAID 0, 1, 5, 10

Видеовыход VGA

1x VGA Порт

Графическая подсистема

ATI ES1000 контроллер с 16 MB из видеовывод память

Интерфейс дисковода

1 Дисковод контроллер; 1.44 MB, 2.88 MB

Интерфейсы SAS

Adaptec AIC-9410 Последовательный-Attached SCSI (SAS) Контроллер Два-Channel SAS (1 внутренний, 1 внешний) Каждый SAS канал поддерживается до 4 SAS / SATA накопители для a всего из до 8 SAS или SATA hard накопители Узел RAID 0, 1, & 10 поддержка; Восемь SAS / SATA порты (4 внутренний, 4 внешний) Два-Channel SAS контроллер Восемь SAS / SATA hard накопители поддерживается

Клавиатура и мышь

PS/2 клавиатура и мышь порты

Контроллер Super I/O

Winbond 83627HG микросхема

Левый Universal Слот

1 64-бит 133MHz PCI-X OR 1 (x8) PCI-e Слот Поддерживается Полная высота, Полный-length Add-on Платы

Порты USB

2x USB задний порты 3x USB внутренний разъёмы Всего 5 USB 2.0 Соответствует / 1.1 Соответствует

Последовательные порты и разъёмы

1 Быстрый UART 16550 последовательный порт 1 Быстрый UART 16550 последовательный разъём

Правый Universal Слот

1 64-бит 100MHz PCI-X OR 1 (x8) PCI-e Слот Поддерживается Низкопрофильное исполнение Add-on Платы

Сетевые контроллеры

Intel® (ESB2/Gilgal) 82563EB Два-Порт Gigabit Ethernet Контроллер Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход Intel® I/OAT поддержка для быстрых, масштабируемых и надёжных сетевых подключений

Сетевые порты LAN

2x RJ45 LAN порты

Удалённое управление IPMI

Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0 200-pin IPMI SO-DIMM сокет (SIMSO) (Опционально: AOC-SIMSO(+))

Чипсет

Intel® 5000P (Blackford) чипсет MCH + PXH-V + ESB2

Конструкция и монтаж

Артикул

SYS-6015B-3V

Бренд

Supermicro

Высота

1.7" (43mm)

Глубина

25.6" (650mm)

Доступный Colors

Серебристый, Чёрный

Индикаторы

Питание LED Жёсткий накопитель активность LED 2x Сеть активность Индикаторы Система Индикатор перегрева

Кнопки

Питание On/Off кнопка Система Сброс кнопка

Масса брутто

40 lbs (18.1kg)

Модель

SYS-6015B-3V

Модель шасси

SC815TQ-560V(B)

Назначение изделия

Служит аппаратной платформой для вычислительных сервисов и обработки данных

Объединительная плата SAS

1U SAS Объединительная плата w/ SES2 Блейд-корзина Управление

Тип оборудования

Серверные системы

Форм-фактор

1U Стоечный

Ширина

17" (432mm)

Оперативная память

Контроль ошибок памяти

Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память) Поддерживается Intel® x4 и x8 Один Устройство Данные Коррекция (SDDC)

Напряжение памяти

1.8V только 1.5V(AMB)

Объём памяти

Восемь 240-pin DIMM разъёмы Поддерживается до 32 GB 667 / 533MHz DDR2 ECC FB-DIMM память Два branch память bus Память требуется be заполнены в пары

Объёмы модулей DIMM

512 MB, 1GB, 2GB, 4GB

Тип памяти

667 / 533MHz FB-DIMM (Fully Buffered DIMM) ECC DDR2 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM

Питание и охлаждение

Блок питания: Блоки питания

560W AC блок питания w/ PFC (20-pin)

Блок питания: Входное напряжение AC

100 - 240V, 50 - 60Hz, 8.5 - 4Amp

Блок питания: Дежурная линия +5V

3 Amp

Блок питания: Линия +12V

43.6 Amp

Блок питания: Линия +3.3V

21 Amp

Блок питания: Линия +5V

25 Amp

Блок питания: Линия -12V

0.6 Amp

Вентиляторы

4x Охлаждение Вентиляторы

Воздушный кожух

1x Воздушный кожух

Подсистема хранения

DVD-ROM

Slim 8x DVD, 24x CD, DVD-ROM накопитель

горячая замена

4x 3.5" горячая замена SAS отсеков для накопителей

Процессорная подсистема

Операционная система Программное обеспечение

Поддерживается 64-бит Операционные системы Поддерживается 32-бит Операционные системы

Процессоры и сокет

Два 771-pin LGA Разъёмы Поддерживается до два Intel® 64-бит Xeon® процессоры из the одинаковые; тип ниже: Четыре-Core Intel®; Xeon®процессор; 5400/5300 серия; (Harpertown; /Clovertown процессор); до 3.16 GHz Два-Core Intel®; Xeon®процессор 5200/5100/5000; серия (Wolfdale; /Woodcrest/Dempsey процессор) до 3.40 GHz

Системная шина

1333 / 1066 / 667 MHz система bus

Управление и совместимость

Системная плата

Super X7DBR-3

Тип BIOS

8Mb Flash EEPROM с Phoenix® BIOS

Функции BIOS

Plug and Play (PnP) SMBIOS 2.3 DMI 2.1 PCI 2.2 ACPI 1.0 USB Клавиатура поддержка Аппаратные функции BIOS Virus защита

Условия эксплуатации

Условия эксплуатации и требования

Рабочая температура: 10°до 35°C (50°до 95°F) При хранении Температура: -40°до 70°C (-40°до 158°F) Рабочая относительная влажность: 8% до 90% (без конденсации) При хранении Относительная влажность: 5 до 95% (без конденсации)
