Артикул: SYS-6014L-M4
В наличии

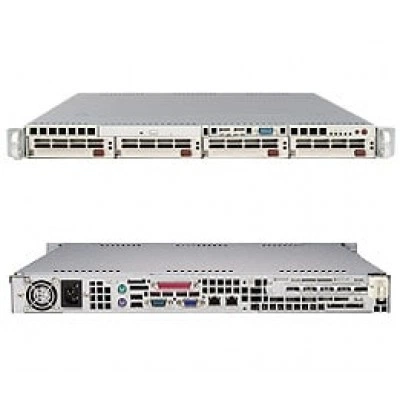

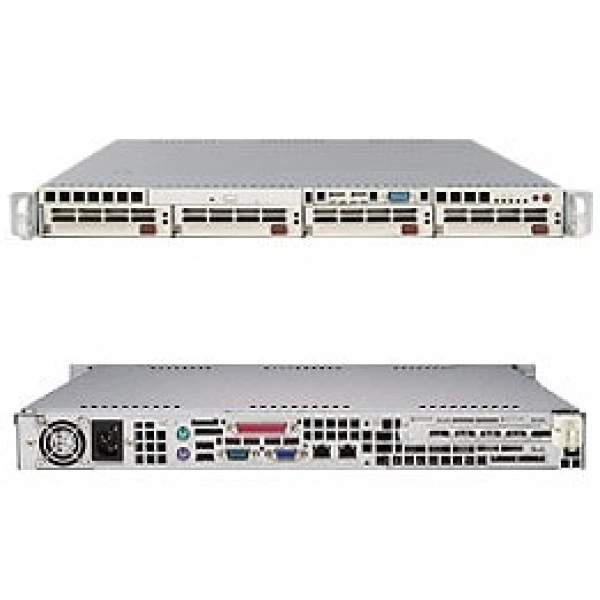

Сервер Supermicro SYS-6014L-M4 1U, DDR2, ECC DDR2
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание сервера Supermicro SYS-6014L-M4
Supermicro SYS-6014L-M4 - сервер. Изделие служит аппаратной платформой для вычислительных сервисов и обработки данных.
Назначение конфигурации определяют по характеру нагрузки и требуемым интерфейсам. Процессоры, память, накопители и дополнительные платы подбирают как единую систему.
Системная плата - Super X6DLP-4G2.
Процессоры и сокет - Два 479-pin FC-mPGA4 Разъёмы Два-Core 32-бит Xeon процессор LV (Низкий Напряжение) Процессоры (31W) до 2.5GHz (2x1MB) L2 Встроенный Расширенные Transfer кэш.
Системная шина - 667 MHz система bus.
Операционная система Программное обеспечение - Поддерживается 32-бит Операционные системы.
Объём памяти - Восемь 240-pin DIMM разъёмы Поддерживается до 16 GB DDR2 400 MHz память Два канал память bus Память требуется be заполнены в пары.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
При подборе фиксируют точное исполнение SYS-6014L-M4. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.
Функциональные возможности
Полезная производительность складывается из работы вычислительной, дисковой и сетевой подсистем. Для устойчивой эксплуатации важен баланс между этими ресурсами.
Для обмена данными оценивают требования всей сетевой цепочки. Пропускную способность отдельных устройств сопоставляют с топологией проекта.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
Технические особенности
- Системная плата: Super X6DLP-4G2
- Процессоры и сокет: Два 479-pin FC-mPGA4 Разъёмы Два-Core 32-бит Xeon процессор LV (Низкий Напряжение) Процессоры (31W) до 2.5GHz (2x1MB) L2 Встроенный Расширенные Transfer кэш
- Системная шина: 667 MHz система bus
- Операционная система Программное обеспечение: Поддерживается 32-бит Операционные системы
- Объём памяти: Восемь 240-pin DIMM разъёмы Поддерживается до 16 GB DDR2 400 MHz память Два канал память bus Память требуется be заполнены в пары
- Масса брутто: 34.5 lbs (15.6kg)
- DVD-ROM: Slim DVD-ROM накопитель
- Последовательный порты: 1 Быстрый UART 16550 последовательный порт 1 разъём
- Parallel Порт: 1 ECP / EEP parallel порт разъём
- Контроль вентиляторов: Всего из шесть 4-pin вентилятор разъёмы 6 вентиляторы с состояние тахометр мониторинг Состояние контроль с встроенное ПО/программное обеспечение on/off управление Поддержка оба 4-pin и 3-pin вентиляторы Низкий шум вентилятор скорость управление Широтно-импульсная модуляция (PWM) вентилятор разъём
- Графическая подсистема: ATI Rage XL SVGA PCI видеовывод контроллер с 8 MB из видеовывод память
- PCI-X / PCI-Express: 1x Universal (SXB-E) Слот для Райзер (x1); [ 1x PCI-X 66MHz Слот ] OR; [ 1 (x8) PCI-Express Слот ] (Опционально)
- Модель: SYS-6014L-M4
- Чипсет: Intel® E7520 чипсет MCH + 6300ESB + 82573V/L
- Тип оборудования: Серверные системы
- Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных
Применение
Супермикро SYS-6014L-M4 подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для расчётных приложений заранее определяют объём рабочих данных. После этого выбирают состав ресурсов и проверяют его на стенде.
На этапе разработки проверяют доступ к интерфейсам и обслуживанию. Это помогает согласовать конструкцию оборудования с будущим применением.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CSE-RR1U-EL, Supermicro PWS-0054. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Конструкция
Конструкция объединяет шасси, вычислительные компоненты и внутренние подключения. При выборе исполнения учитывают доступ для обслуживания и размещение оборудования.
При интеграции сети проверяют совместимость кабелей и подключаемого оборудования. Настройку режимов завершают проверкой обмена данными.
Для дисковой подсистемы сопоставляют ёмкость и характер доступа к данным. Нужное число подключений определяют до выбора накопителей.
Монтаж и эксплуатация
Подготовку начинают с проверки конфигурации и места установки. После сборки систему проверяют под нагрузкой, соответствующей будущему режиму работы.
Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-5015M-MT. В спецификации альтернативного проекта ориентиром служат параметры: LGA775, 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SYS-5015M-MT+. В спецификации альтернативного проекта ориентиром служат параметры: LGA775, 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Объём памяти рассчитывают по рабочему набору данных приложения. Схему установки модулей согласуют с параметрами выбранной платформы.
Комплектация
Для исполнения SYS-6014L-M4 заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Для комплектования платформы используются CSE-PTFB-813, SC813, CSE-RR1U-EL. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики SYS-6014L-M4
Идентификация
- Тип оборудования
- Серверные системы
Интерфейсы и расширение
- IDE
- Два EIDE каналы поддержка до четыре UDMA / IDE устройства Поддерживается UDMA Режим 5, PIO Режим 4, и ATA/100
- Parallel Порт
- 1 ECP / EEP parallel порт разъём
- PCI-X / PCI-Express
- 1x Universal (SXB-E) Слот для Райзер (x1); [ 1x PCI-X 66MHz Слот ] OR; [ 1 (x8) PCI-Express Слот ] (Опционально)
- SCSI
- Adaptec AIC-7901 SCSI Контроллер Один-Channel Ultra320 SCSI Поддержка SCSI HostRAID 0, 1, 10; One U320 SCSI порт
- SCSI Zero Channel RAID
- Поддержка Zero-Channel RAID Опционально Плата Not В комплекте RAID 0, 1, 5 поддержка
- Видеовыход VGA
- 1x VGA порт
- Графическая подсистема
- ATI Rage XL SVGA PCI видеовывод контроллер с 8 MB из видеовывод память
- Интерфейс дисковода
- 1 Дисковод контроллер; 1.44 MB поддержка
- Клавиатура и мышь
- PS/2 клавиатура и мышь порты
- Контроллер Super I/O
- Winbond 83627HF микросхема
- Порты USB
- 2x USB задний порты 1x USB внутренний разъёмы для 2 передний порты USB 2.0 Соответствует / 1.1 Соответствует
- Последовательный порты
- 1 Быстрый UART 16550 последовательный порт 1 разъём
- Сетевые контроллеры
- Intel® 82573V и 82573L Один Порт Gigabit Controllers Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход
- Сетевые порты LAN
- 2x RJ45 LAN порты
- Тактовый генератор
- ICS9DB108BFT микросхема
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление Интерфейс v. 2.0 (Опционально: AOC-IPMI20-E)
- Чипсет
- Intel® E7520 чипсет MCH + 6300ESB + 82573V/L
Конструкция и монтаж
- Артикул
- SYS-6014L-M4
- Бренд
- Supermicro
- Высота
- 1.7" (43mm)
- Глубина
- 19.8" (503mm)
- Доступный Colors
- Бежевый, Чёрный
- Индикаторы
- Питание LED Жёсткий накопитель активность LED 2x Сеть активность Индикаторы Система Индикатор перегрева
- Кнопки
- Питание On/Off кнопка Система Сброс кнопка
- Масса брутто
- 34.5 lbs (15.6kg)
- Модель
- SYS-6014L-M4
- Модель шасси
- SC813MS-300C
- Назначение изделия
- Служит аппаратной платформой для вычислительных сервисов и обработки данных
- Объединительная плата SCSI
- одноканальная SCSI Объединительная плата w/ SAF-TE
- Порты
- 2x USB Порты (USB 2.0 Готовность) 1x Последовательный COM Порт
- Форм-фактор
- 1U Стоечный
- Ширина
- 17.2" (437mm)
Оперативная память
- Контроль ошибок памяти
- Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память) Поддерживается Intel® x4 Один Устройство Данные Коррекция (SDDC)
- Напряжение памяти
- 1.8V только
- Объём памяти
- Восемь 240-pin DIMM разъёмы Поддерживается до 16 GB DDR2 400 MHz память Два канал память bus Память требуется be заполнены в пары
- Объёмы модулей DIMM
- 256 MB, 512 MB, 1GB, 2GB
- Тип памяти
- DDR2 400MHz buffered (регистровая) ECC SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
Питание и охлаждение
- Блок питания: DC Выход
- 5V + 3.3V <= 100W
- Блок питания: Блоки питания
- Стационарный 300W AC блок питания модуль с PFC; [ 24-pin, (4-pin=12V), 4-pin HDD ]
- Блок питания: Входное напряжение AC
- 100 - 240V, 60-50Hz, 5 Amp
- Блок питания: Дежурная линия +5V
- 2.0 Amp
- Блок питания: Линия +12V
- 24.0 Amp (Максимум)
- Блок питания: Линия +3.3V
- 15.0 Amp
- Блок питания: Линия +5V
- 25 Amp
- Блок питания: Линия -12V
- 1.0 Amp
- Вентиляторы
- 3x 4cm вентиляторы
- Дополнительные функции
- Корпус вскрытие контроль Корпус вскрытие разъём SDDC поддержка
- Индикаторы
- CPU / Система Индикатор перегрева +5V Дежурный режим alert LED Suspend-состояние индикатор LED
- Контроль вентиляторов
- Всего из шесть 4-pin вентилятор разъёмы 6 вентиляторы с состояние тахометр мониторинг Состояние контроль с встроенное ПО/программное обеспечение on/off управление Поддержка оба 4-pin и 3-pin вентиляторы Низкий шум вентилятор скорость управление Широтно-импульсная модуляция (PWM) вентилятор разъём
- Контроль температуры
- Мониторинг для CPU и корпус, окружающая среда CPU тепловой защита поддержка Тепловой Управление для 6x Вентилятор Разъёмы I2C температура измерение logic Тепловой Мониторинг 2 (TM2) поддержка
- Процессоры и сокет
- Контроль для CPU ядра (+1.8V, +3.3V, +5V, ±12V, +3.3V Дежурный режим, +5V Дежурный режим, VBAT) CPU Core 3-Фаза-коммутация напряжение регулятор с автоматическое определение от 1.2V-1.3V
Подсистема хранения
- DVD-ROM
- Slim DVD-ROM накопитель
- горячая замена
- 4x 3.5" горячая замена Ultra320/160 SCSI отсеков для накопителей
Процессорная подсистема
- Операционная система Программное обеспечение
- Поддерживается 32-бит Операционные системы
- Процессоры и сокет
- Два 479-pin FC-mPGA4 Разъёмы Два-Core 32-бит Xeon процессор LV (Низкий Напряжение) Процессоры (31W) до 2.5GHz (2x1MB) L2 Встроенный Расширенные Transfer кэш
- Системная шина
- 667 MHz система bus
Управление и совместимость
- Системная плата
- Super X6DLP-4G2
- Тип BIOS
- 8Mb Flash EEPROM с AMI® BIOS SST
- Функции BIOS
- Plug and Play (PnP) SMBIOS 2.3 APM 1.2 DMI 2.3 PCI 2.2 ACPI 1.0 BIOS Rescue hot keys USB Клавиатура поддержка Аппаратные функции BIOS Virus защита
