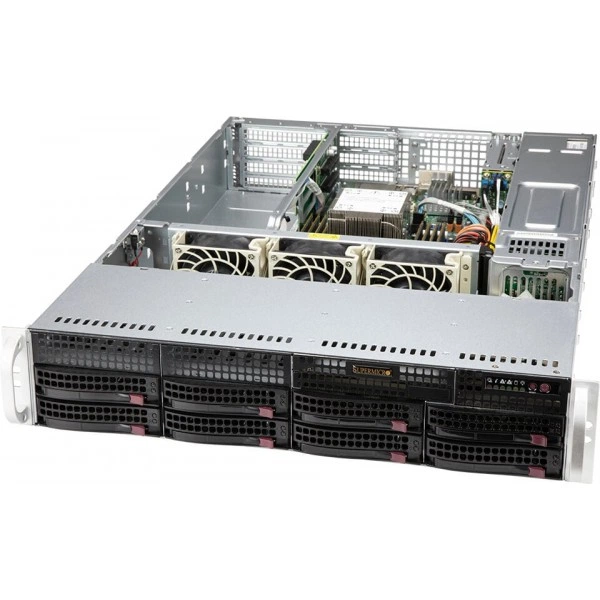

Сервер Supermicro SYS-520P-WTR-EU 2U, LGA-4189, ECC DDR4

Интерфейсы и расширение

Видеовыходы

1 VGA 2 порт

Интерфейсы SATA

SATA (6Gbps); RAID 0/1/5/10 поддержка

Конфигурация PCIe

По умолчанию; 2 PCIe 4.0 x16 FHFL слоты 2 PCIe 4.0 x8 LP слоты; Опция A*; 1 PCIe 4.0 x16 FHFL двухслотовое исполнение слот 2 PCIe 4.0 x8 FHFL слоты 2 PCIe 4.0 x8 LP слоты; Опция B*; 4 PCIe 4.0 x8 FHFL слоты 2 PCIe 4.0 x8 LP слоты; (*Требуется дополнительные компоненты)

Максимальное число ускорителей

до 1 двухслотовое исполнение или 2 однослотовое исполнение Ускорители GPU

Поддерживаемые ускорители

NVIDIA PCIe: RTX 2000 Ada, RTX A2000, RTX A4000, T1000, T400

Поддержка DOM

2 SuperDOM (Disk on Module) порты с встроенным питанием

Поддержка NVMe

NVMe; RAID 0/1 поддержка(Intel® VROC RAID ключ требуется)

Поддержка TPM

1 TPM разъём

Порты USB

2 USB 2.0 порты (разъём); 2 USB 3.2 Gen1 Тип-A порты (задний); 2 USB 2.0 Тип-A порты (задний); 2 USB 3.2 Gen1 порты (Разъём); 1 USB 3.2 Gen1 Тип-A порт

Последовательные интерфейсы

1 COM порт (Задний); 1 COM порт (Разъём)

Сетевые интерфейсы

2 RJ45 10GbE с Intel® X550

Сетевые порты LAN

2 RJ45 10 GbE LAN порты (Intel® X550); 1 RJ45 1 GbE Выделенный BMC LAN порт (IPMI общий on LAN порт 1)

Соединение CPU и GPU

PCIe 4.0 x16 CPU-до-GPU Interconnect

Конструкция и монтаж

Артикул

SYS-520P-WTR-EU

Бренд

Supermicro

Высота

3.5" (89 mm)

Глубина

25.5" (647 mm)

Индикаторы

Устройство Активность; LAN 1 Активность; LAN 2 Активность; Питание Failure LED; Питание состояние; Система информация

Кнопки

Питание On/Off; Система Сброс

Масса

Масса брутто: 59 lbs (26.76 kg); Масса нетто: 34 lbs (15.42 kg)

Масса упаковки

11" (H) x 26.5" (W) x 34" (D)

Модель

SYS-520P-WTR-EU

Модель шасси

CSE-825BTS-R609WP

Назначение изделия

Служит аппаратной платформой для вычислительных сервисов и обработки данных

Тип оборудования

Серверные системы

Форм-фактор

2U Стоечный

Цвет

Чёрный

Ширина

17.2" (437 mm)

Штатные компоненты (Компоненты В комплекте)

Компоненты с * are внутри the корпус

Оперативная память

Напряжение памяти

1.2V

Поддержка памяти

Количество слотов: 8 слотов DIMM; Максимальная память (1DPC): до 2TB 3200MT/s ECC DDR4 RDIMM/LRDIMM; Поддерживается Intel® Optane™ persistent память 200 серия

Питание и охлаждение

Вентиляторы

до 3 для высокой нагрузки PWM 80x80x38mm Вентилятор

Воздушный кожух

1 Воздушный кожух

Контроль вентиляторов

Вентиляторы с тахометр мониторинг; Широтно-импульсная модуляция (PWM) вентилятор разъёмы; Состояние контроль для скорость управление

Контроль температуры

Мониторинг для CPU и корпус окружающая среда; Тепловой Управление для вентилятор разъёмы

Процессоры и сокет

7+1 Фаза-коммутация напряжение регулятор; Контроль для CPU ядра, Чипсет Напряжения, Память

Подсистема хранения

Конфигурация дисковых отсеков

По умолчанию: Всего 8 отсеки: 8 передние с горячей заменой 3.5" SAS*/SATA отсеков для накопителей; Опция A: Всего 10 отсеки: 8 передние с горячей заменой 3.5" SAS*/SATA отсеков для накопителей 2 задние с горячей заменой 2.5" PCIe 4.0 NVMe*/SAS*/SATA отсеков для накопителей; (*NVMe/SAS поддержка может потребоваться дополнительный контроллер хранения и/или кабели)

Разъёмы M.2

1 M.2 PCIe 3.0 x4 NVMe/SATA слот (M-key 2280/22110; VROC требуется для RAID)

Процессорная подсистема

Количество ядер

до 40C/80T; до 60MB кэш

Ограничения процессорной подсистемы

Поддерживается до 270W TDP Процессоры (Воздушное охлаждение)

Процессоры и сокет

Один сокет P+ (LGA-4189); Intel® Xeon® Scalable процессоры

Управление и совместимость

Аппаратные функции

Trusted Platform Module (TPM) 2.0; Кремний Root of Trust (RoT) - NIST 800-193 Соответствует

Программные средства управления

SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA)

Системная плата

Super X12SPW-TF

Тип BIOS

AMI 32MB SPI Flash EEPROM

Управление электропитанием

ACPI/APM Управление питанием

Функции

Встроенное ПО с криптографической подписью; Защищённый Загрузка; Защищённое обновление встроенного ПО; Автоматическое восстановление встроенного ПО; Блокировка системной конфигурации

Условия эксплуатации

Операционные системы

ESXi 6.7 U3, ESXi 7.0 U2, Hypervisor 8.2, Oracle Linux 8.3, RHEL 8.2, RHEL 9.0, SLES 12 SP5, SLES 15 SP2, SLES 15 SP3, Windows Server 2019, Windows Server 2022

Условия эксплуатации и требования

Рабочая температура: 10°C до 35°C (50°F до 95°F); При хранении Температура: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); При хранении Относительная влажность: 5% до 95% (без конденсации)
