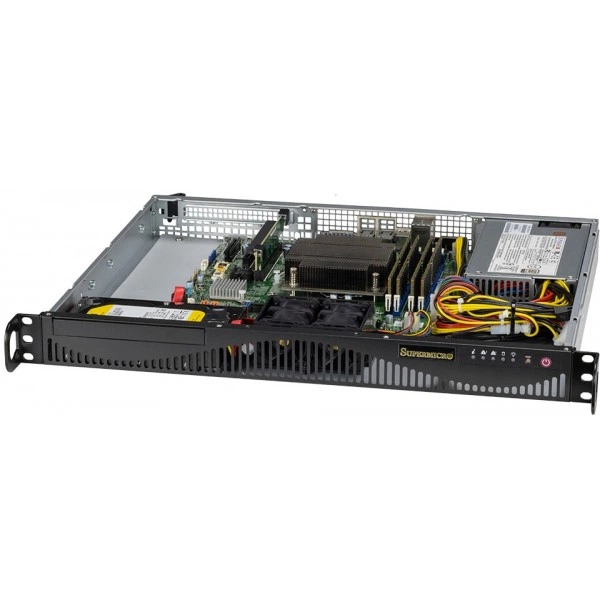

Сервер Supermicro SYS-510T-ML Mini-1U, LGA-1200, ECC DDR4

Интерфейсы и расширение

Видеовыходы

1 VGA порт

Интерфейсы SATA

SATA (6Gbps); RAID 0/1/5/10 поддержка

Контроллер BMC

ASPEED AST2600 BMC

Конфигурация PCIe

По умолчанию; 1 PCIe 4.0 x8 (в x16) FHHL слот

Поддержка DOM

2 SuperDOM (Disk on Module) порты с встроенным питанием

Поддержка TPM

1 TPM разъём

Порты USB

2 USB 2.0 порты (разъём); 2 USB 3.2 Gen1 Тип-A порты (задний); 2 USB 2.0 Тип-A порты (задний); 2 USB 3.2 Gen1 порты (Разъём); 1 USB 3.2 Gen1 Тип-A порт (Разъём)

Последовательные интерфейсы

1 COM порт (Задний); 1 COM порт (Разъём)

Сетевые интерфейсы

2 RJ45 1GbE с Intel® I210

Сетевые порты LAN

2 RJ45 1 GbE LAN порты; 1 RJ45 1 GbE Выделенный BMC LAN порт (IPMI общий on LAN порт 1)

Конструкция и монтаж

Артикул

SYS-510T-ML

Бренд

Supermicro

Высота

1.7" (43 mm)

Глубина

14.5" (368 mm)

Индикаторы

Вентилятор Отказ/Система Over Тепло LED; HDD активность LED; Сеть Активность Индикаторы; Питание состояние LED

Кнопки

Питание On/Off кнопка; Система Сброс кнопка

Масса

Масса брутто: 14 lbs (6.35 kg); Масса нетто: 11 lbs (4.99 kg)

Масса упаковки

6.3" (H) x 22" (W) x 20" (D)

Модель

SYS-510T-ML

Модель шасси

CSE-512F-350B1

Назначение изделия

Служит аппаратной платформой для вычислительных сервисов и обработки данных

Тип оборудования

Серверные системы

Форм-фактор

Mini-1U

Цвет

Чёрный

Ширина

17.2" (437 mm)

Оперативная память

Напряжение памяти

1.2V

Поддержка памяти

Количество слотов: 4 слотов DIMM; Максимальная память (2DPC): до 128GB 3200MT/s ECC DDR4 UDIMM

Питание и охлаждение

Вентиляторы

до 2 счётчик-rotation PWM 40x40x56mm Вентилятор

Воздушный кожух

1 Воздушный кожух

Контроль вентиляторов

Вентиляторы с тахометр мониторинг; Широтно-импульсная модуляция (PWM) вентилятор разъёмы; Состояние контроль для скорость управление

Контроль температуры

Мониторинг для CPU и корпус окружающая среда; Тепловой Управление для вентилятор разъёмы

Процессоры и сокет

6 + 1 Фаза-коммутация напряжение регулятор; Контроль для CPU ядра, Чипсет Напряжения, Память

Подсистема хранения

Конфигурация дисковых отсеков

По умолчанию: Всего 1 отсеки: 1 внутренние стационарные 3.5" SATA отсек для накопителя; Опция A: Всего 2 отсеки: 2 внутренние стационарные 3.5" SATA* отсеков для накопителей; Опция B: Всего 3 отсеки: 3 внутренние стационарные 2.5" SATA* отсеков для накопителей; (*SATA поддержка может потребоваться дополнительный контроллер хранения и/или кабели)

Разъёмы M.2

1 M.2 PCIe 3.0 x4 NVMe слот (M-key 2280/22110)

Процессорная подсистема

Количество ядер

до 8C/16T; до 16MB кэш

Ограничения процессорной подсистемы

Поддерживается до 95W TDP Процессоры (Воздушное охлаждение)

Процессоры и сокет

Один сокет H5 (LGA-1200); Intel® Xeon® E-2300 серия процессоры и 10th поколение. Pentium® процессоры

Управление и совместимость

Аппаратные функции

Trusted Platform Module (TPM) 2.0; Кремний Root of Trust (RoT) - NIST 800-193 Соответствует

Программные средства управления

SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA)

Системная плата

Super X12STL-F

Тип BIOS

AMI 32MB SPI Flash EEPROM

Управление электропитанием

ACPI/APM Управление питанием

Функции

Встроенное ПО с криптографической подписью; Защищённый Загрузка; Защищённое обновление встроенного ПО; Автоматическое восстановление встроенного ПО; Блокировка системной конфигурации

Условия эксплуатации

Операционные системы

ESXi 7.0 U3, RHEL 8.4, Windows Server 2019, Windows Server 2022

Условия эксплуатации и требования

Рабочая температура: 10°C до 35°C (50°F до 95°F); При хранении Температура: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); При хранении Относительная влажность: 5% до 95% (без конденсации)
