Артикул: SYS-5015M-MF+
В наличии

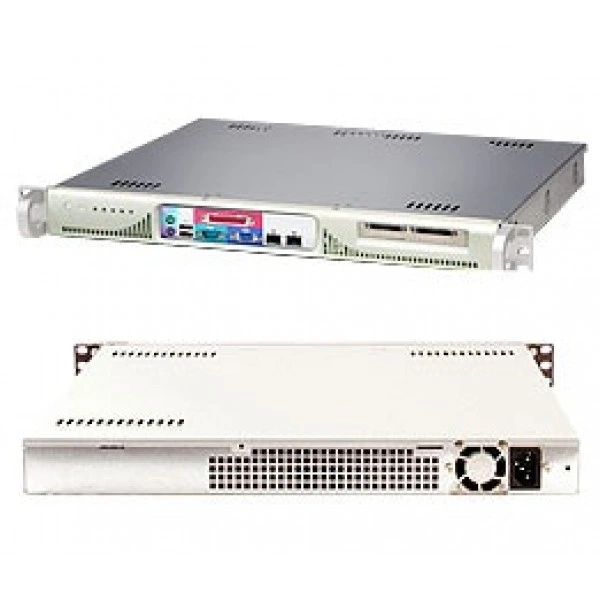

Сервер Supermicro SYS-5015M-MF+ 1U, LGA775, DDR2
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание сервера Supermicro SYS-5015M-MF+
Supermicro SYS-5015M-MF+ - сервер. Изделие служит аппаратной платформой для вычислительных сервисов и обработки данных.
Назначение конфигурации определяют по характеру нагрузки и требуемым интерфейсам. Процессоры, память, накопители и дополнительные платы подбирают как единую систему.
Системная плата - Super PDSMi+.
Системная шина - 1066 / 800 / 533 MHz система bus.
Количество слотов DIMM - Четыре 240-pin слотов DIMM Поддерживается до 8 GB из память (Один / двухканальная).
Тип памяти - DDR2 667/533MHz небуферизованная, ECC / non-ECC SDRAM, 240-pin позолоченные контакты модули DIMM.
Объёмы модулей DIMM - 256 MB, 512 MB, 1 GB, 2GB.
Для обмена данными оценивают требования всей сетевой цепочки. Пропускную способность отдельных устройств сопоставляют с топологией проекта.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
При подборе фиксируют точное исполнение SYS-5015M-MF+. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.
Функциональные возможности
Полезная производительность складывается из работы вычислительной, дисковой и сетевой подсистем. Для устойчивой эксплуатации важен баланс между этими ресурсами.
Сетевое подключение проектируют вместе с оборудованием на другом конце линии. Так можно согласовать режимы работы и состав необходимых кабелей.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Технические особенности
- Системная плата: Super PDSMi+
- Системная шина: 1066 / 800 / 533 MHz система bus
- Количество слотов DIMM: Четыре 240-pin слотов DIMM Поддерживается до 8 GB из память (Один / двухканальная)
- Тип памяти: DDR2 667/533MHz небуферизованная, ECC / non-ECC SDRAM, 240-pin позолоченные контакты модули DIMM
- Объёмы модулей DIMM: 256 MB, 512 MB, 1 GB, 2GB
- Сетевые контроллеры: 1x Intel® 82573V Gigabit PCI-Express Ethernet 1x Intel® 82573L Gigabit PCI-Express Ethernet Поддерживается 10Base-T, 100Base-TX, 1000BASE-T, RJ45 выход
- Блок питания: Входное напряжение AC: 100 - 240V, 60-50Hz, 4 Amp Максимум
- Чипсет: Intel 3000 (Mukilteo-2) чипсет ICH7R + PXH-V + Intel® 82573V + Intel® 82573L
- Напряжение памяти: 1.8V только
- Видеовыход VGA: На плате ATI ES1000 16MB graphics; 1x VGA Порт
- Блок питания: Линия +3.3V: 15.0 Amp
- Блок питания: Дежурная линия +5V: 2.0 Amp
- Модель шасси: SC513F-260B; (For SuperServers Только)
- Порты: 2x USB Порты (2.0 Готовность)
- Тип оборудования: Серверные системы
- Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных
Применение
Супермикро SYS-5015M-MF+ подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для проекта с несколькими узлами полезно унифицировать спецификации. При этом точную модификацию каждого изделия фиксируют отдельно.
Для обслуживания заранее составляют перечень сопрягаемых компонентов. Он помогает подготовить оборудование под согласованную конфигурацию.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0061L, Supermicro CSE-513F-260B. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Конструкция
Конструкция объединяет шасси, вычислительные компоненты и внутренние подключения. При выборе исполнения учитывают доступ для обслуживания и размещение оборудования.
Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.
При выборе CPU учитывают аппаратную совместимость и тепловой режим. Настройку вычислительной платформы проверяют на нагрузке, близкой к рабочей.
Монтаж и эксплуатация
Подготовку начинают с проверки конфигурации и места установки. После сборки систему проверяют под нагрузкой, соответствующей будущему режиму работы.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-5015M-MF. Для сопоставления аппаратных возможностей можно рассмотреть вариант: ECC DDR2, 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SYS-5015B-MF. При подборе для другой конфигурации полезно проверить такое исполнение: ECC DDR2, 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
При планировании вычислений выделяют операции, требующие процессорных ресурсов. Это помогает оценить конфигурацию до закупки дополнительных компонентов.
Комплектация
Для исполнения SYS-5015M-MF+ заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Для комплектования платформы используются CSE-PT8L, CSE-RR1U-ELi. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики SYS-5015M-MF+
Идентификация
- Тип оборудования
- Серверные системы
Интерфейсы и расширение
- IDE
- One EIDE канал поддерживается до два UDMA IDE устройства IDE Master / Slave 2 порты Поддерживается UDMA Режим 5, PIO Режим 4, и ATA/100 Белый Разъём для Компактный Flash (CF, 40-pin IDE разъём) плата только
- Parallel Порт
- 1x ECP / EEP Parallel Разъём
- Universal Слот
- 1x 64-бит PCI-X 133MHz Слот (через Райзер Плата) OR 1 (x8) PCI-Express Слот (через Райзер Плата) - Опционально
- Видеовыход VGA
- На плате ATI ES1000 16MB graphics; 1x VGA Порт
- Интерфейс дисковода
- 1 Дисковод контроллер; 1.44 MB
- Интерфейсы SATA
- Intel® ICH7R SATA контроллер встроенный RAID 0, 1, 5, 10 поддержка (Windows Только) RAID 0, 1, 10 поддержка (Linux); Четыре Последовательный ATA порты (3 Gbps performance) Четыре SATA hard накопители поддерживается
- Клавиатура и мышь
- PS/2 клавиатура и мышь порты
- Контроллер Super I/O
- Winbond 83627EHG микросхема
- Порты USB
- до 6x USB 2.0 соответствует / 1.1 совместимый порты 4x Внутренний USB разъёмы 2x Задний USB порты
- Последовательный порты
- 1x Быстрый UART 16550 последовательный порт 1x Разъём
- Сетевые контроллеры
- 1x Intel® 82573V Gigabit PCI-Express Ethernet 1x Intel® 82573L Gigabit PCI-Express Ethernet Поддерживается 10Base-T, 100Base-TX, 1000BASE-T, RJ45 выход
- Сетевые порты LAN
- 2x RJ45 LAN порты
- Тактовый генератор
- CK410
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0 (Опционально: AOC-IPMI20-E)
- Чипсет
- Intel 3000 (Mukilteo-2) чипсет ICH7R + PXH-V + Intel® 82573V + Intel® 82573L
Конструкция и монтаж
- Артикул
- SYS-5015M-MF+
- Бренд
- Supermicro
- Высота
- 1.7" (43mm)
- Глубина
- 14" (356mm)
- Доступный Colors
- Чёрный
- Индикаторы
- Питание LED Жёсткий накопитель активность LED 2x Сеть активность Индикаторы Система Индикатор перегрева
- Кнопки
- Питание On/Off кнопка Система Сброс кнопка
- Масса брутто
- 16.5 lbs (7.5kg)
- Модель
- SYS-5015M-MF+
- Модель шасси
- SC513F-260B; (For SuperServers Только)
- Назначение изделия
- Служит аппаратной платформой для вычислительных сервисов и обработки данных
- Порты
- 2x USB Порты (2.0 Готовность)
- Форм-фактор
- 1U Стоечный
- Ширина
- 16.8" (426mm)
Оперативная память
- Количество слотов DIMM
- Четыре 240-pin слотов DIMM Поддерживается до 8 GB из память (Один / двухканальная)
- Напряжение памяти
- 1.8V только
- Объёмы модулей DIMM
- 256 MB, 512 MB, 1 GB, 2GB
- Тип памяти
- DDR2 667/533MHz небуферизованная, ECC / non-ECC SDRAM, 240-pin позолоченные контакты модули DIMM
Питание и охлаждение
- Блок питания: DC Выход
- 5V + 3.3V <= 140W
- Блок питания: Блоки питания
- Тепловой управление 260W AC блок питания с PFC; [ 24-pin, 4-pin=12V, (2) 4-pin ]
- Блок питания: Входное напряжение AC
- 100 - 240V, 60-50Hz, 4 Amp Максимум
- Блок питания: Дежурная линия +5V
- 2.0 Amp
- Блок питания: Линия +12V
- 18.0 Amp
- Блок питания: Линия +3.3V
- 15.0 Amp
- Блок питания: Линия +5V
- 25.0 Amp
- Блок питания: Линия -12V
- 1.0 Amp
- Вентиляторы
- 2x 16cm 3-pin Nidec Счётчик-rotating Вентиляторы
- Дополнительные функции
- Контроль вскрытия корпуса Разъём контроля вскрытия корпуса
- Индикаторы
- CPU / Система Индикатор перегрева +5V Дежурный режим Оповещение LED Suspend-состояние индикатор LED
- Контроль вентиляторов
- Скорость вентилятора Управление Всего из шесть 4-pin вентилятор разъёмы 6x вентиляторы с тахометр мониторинг Состояние контроль с встроенное ПО скорость управление Низкий шум вентилятор скорость управление Состояние контроль для on/off управление Поддержка 3-pin вентиляторы (без скорость управление) Широтно-импульсная модуляция (PWM) вентилятор разъём
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда CPU тепловой защита поддержка Тепловой Мониторинг (TM2) Поддержка
- Процессоры и сокет
- Контроль для CPU ядра (+1.8V, +3.3V, +5, ±12V, +3.3V/+5V Дежурный режим, VBAT) CPU Core 4-Фаза-коммутация напряжение регулятор с автоматическое определение от 0.8375V-1.6000V Adjustable CPU clock частота ratio
Подсистема хранения
- Внутренний отсек
- 1x 3.5" внутренний отсек для накопителя
Процессорная подсистема
- Процессоры и сокет
- Один LGA775 ZIF сокет Поддерживается a Четыре-Core Intel® Xeon® 3200 серия процессор Поддерживается a Два-Core Intel® Xeon® 3000 серия процессор Поддерживается a Четыре-Core Intel® Core™2 Extreme серия процессор Поддерживается an Intel® Core™2 Четыре серия процессор Поддерживается an Intel® Core™2 Duo серия процессор Поддерживается an Intel® Pentium® процессор E2000 серия Поддерживается a Два-Core Intel® Pentium® D процессор Поддерживается an Intel® Pentium® Extreme Edition процессор Поддерживается an Intel® Pentium® 4 процессор Поддерживается an Intel® Celeron® процессор E1000 серия Поддерживается an Intel® Celeron® процессор 400 серия NOTE: This плата DOES NOT поддержка Q9000, E8000, E7000, E5000 серия или 45nm процессор
- Системная шина
- 1066 / 800 / 533 MHz система bus
Управление и совместимость
- Системная плата
- Super PDSMi+
- Тип BIOS
- 8Mb Flash EEPROM с Phoenix BIOS®
- Функции BIOS
- Plug and Play (PnP) DMI 2.3 поддержка PCI 2.2 ACPI 1.0 USB Клавиатура поддержка SMBIOS 2.3
