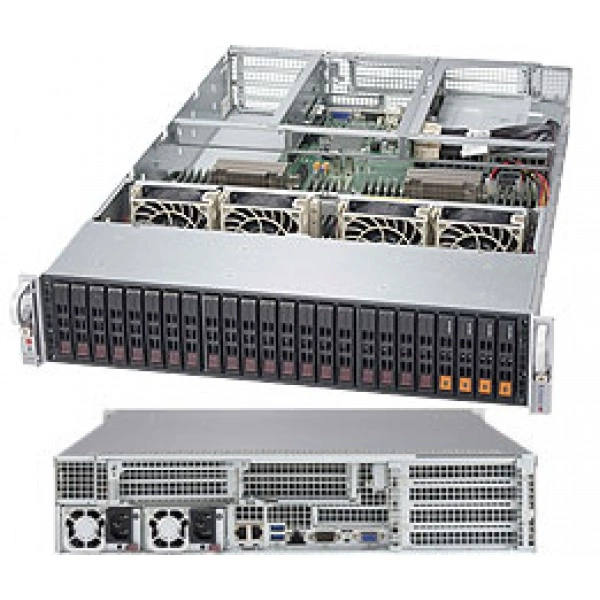

Сервер Supermicro SYS-2028U-TNRT+ 2U, LGA 2011, ECC DDR4

Артикул: SYS-2028U-TNRT+

В наличии

Сервер Supermicro SYS-2028U-TNRT+ 2U, LGA 2011, ECC DDR4

Name: Сервер Supermicro SYS-2028U-TNRT+ 2U, LGA 2011, ECC DDR4
Brand: Supermicro
SKU: SYS-2028U-TNRT+

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@russia-supermicro.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 302-27-80

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основное описание сервера Supermicro SYS-2028U-TNRT+

Supermicro SYS-2028U-TNRT+ - сервер. Изделие служит аппаратной платформой для вычислительных сервисов и обработки данных.

Назначение конфигурации определяют по характеру нагрузки и требуемым интерфейсам. Процессоры, память, накопители и дополнительные платы подбирают как единую систему.

Системная плата - Super X10DRU-i+.

Процессоры и сокет - Intel® Xeon® процессор E5-2600; v4†/; v3 семейство; (до 160W TDP); *; Два сокет R3 (LGA 2011).

Ядра и кэш - до 22 ядра† / до 55MB† кэш.

Системная шина - QPI до 9.6 GT/s.

Ограничения процессорной подсистемы - † версия BIOS 2.0 или новее требуется; *.

Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.

При интеграции сети проверяют совместимость кабелей и подключаемого оборудования. Настройку режимов завершают проверкой обмена данными.

При подборе фиксируют точное исполнение SYS-2028U-TNRT+. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.

Функциональные возможности

Полезная производительность складывается из работы вычислительной, дисковой и сетевой подсистем. Для устойчивой эксплуатации важен баланс между этими ресурсами.

Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.

Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.

Технические особенности

Системная плата: Super X10DRU-i+
Процессоры и сокет: Intel® Xeon® процессор E5-2600; v4†/; v3 семейство; (до 160W TDP); *; Два сокет R3 (LGA 2011)
Ядра и кэш: до 22 ядра† / до 55MB† кэш
Системная шина: QPI до 9.6 GT/s
Ограничения процессорной подсистемы: † версия BIOS 2.0 или новее требуется; *
Кнопки: Питание On/Off кнопка; Система Сброс кнопка
горячая замена: 24x 2.5" горячая замена отсеков для накопителей; По умолчанию 8x SATA3 порты и 4x NVMe порты; Опционально 24x SAS3 порты через AOC; Примечание: опционально хранение данных плата требуется до поддержка more than 10 накопители.
Блок питания: Вход: 100-127Vac / 9.8 - 7A / 50-60Hz; 200-240Vac / 7 - 5A / 50-60Hz; 200-240Vdc / 7 - 5A (для CCC только)
Слоты PCIe: 7x PCI-E 3.0 x8 слоты; (5x FH, 10.5" L, 1x LP, 1x Внутренний LP); (Both Процессоры требуется до be установлен для полный access до PCI-E слоты и на плате контроллеры. See manual block diagram и AOC Поддержка details.)
Модель шасси: CSE-219UAC-R1K02
Модель: SYS-2028U-TNRT+
Контроль ошибок памяти: Исправление однобитовые ошибки
Видеовыходы: 1x VGA Разъём
Объёмы модулей DIMM: 64GB, 32GB, 16GB, 8GB, 4GB; NVDIMM: 16GB
Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных

Применение

Супермикро SYS-2028U-TNRT+ подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

Для проекта с несколькими узлами полезно унифицировать спецификации. При этом точную модификацию каждого изделия фиксируют отдельно.

На испытательном стенде изделие проверяют с целевыми подключениями. Такая подготовка помогает оценить интеграцию до основной сборки.

Совместимость

При проверке конфигурации рассмотрите связанные компоненты Supermicro 1000W PWS-1K02A-1R, Supermicro AOC-S3008L-L8E. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.

При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.

Конструкция

Конструкция объединяет шасси, вычислительные компоненты и внутренние подключения. При выборе исполнения учитывают доступ для обслуживания и размещение оборудования.

Объём памяти рассчитывают по рабочему набору данных приложения. Схему установки модулей согласуют с параметрами выбранной платформы.

При выборе CPU учитывают аппаратную совместимость и тепловой режим. Настройку вычислительной платформы проверяют на нагрузке, близкой к рабочей.

Монтаж и эксплуатация

Подготовку начинают с проверки конфигурации и места установки. После сборки систему проверяют под нагрузкой, соответствующей будущему режиму работы.

Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.

При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro SYS-2028U-TN24R4T+. При подборе для другой конфигурации полезно проверить такое исполнение: до 1600W, 2U. Такой вариант рассматривают для монтажного пространства соответствующего формата.

В качестве аналога рассмотрите Supermicro SYS-1028U-TN10RT+. Для сопоставления аппаратных возможностей можно рассмотреть вариант: 1U, 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.

Версии встроенного ПО проверяют вместе с аппаратной конфигурацией. Обновление выполняют после подготовки согласованного порядка действий.

Комплектация

Для исполнения SYS-2028U-TNRT+ заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Для комплектования платформы используются MCP-290-00053-0N, MCP-290-00060-0N, MCP-240-82922-0N-OEM, MCP-240-82915-0N-OEM. Необходимый состав поставки согласуют с выбранной конфигурацией.

Технические характеристики SYS-2028U-TNRT+

Интерфейсы и расширение

Видеовыходы: 1x VGA Разъём
Графическая подсистема: ASPEED AST2400 BMC
Интерфейсы SAS: 24x SAS3 порты поддержка через опционально Add-on Платы
Интерфейсы SATA: SATA3 (6Gbps) с RAID 0, 1, 5, 10; 8x SATA3 (6Gbps) порты
Поддержка DOM: 2x SuperDOM (Disk on Module) порты
Поддержка NVMe: 4x NVMe порты
Порты USB: 5x USB 3.0 порты; (2 задний, 2 на плате разъём, 1 Тип A)

Последовательные порты и разъёмы: 1x Последовательный разъём
Сетевые интерфейсы: 2x 10GBase-T порты через AOC-2UR8N4-i2XT; Intel® X540 10GBase-T; 1x Realtek RTL8211E PHY (выделенный IPMI)
Сетевые порты LAN: 2x 10GBase-T LAN порты; 1x RJ45 Выделенный IPMI LAN порт
Слоты PCIe: 7x PCI-E 3.0 x8 слоты; (5x FH, 10.5" L, 1x LP, 1x Внутренний LP); (Both Процессоры требуется до be установлен для полный access до PCI-E слоты и на плате контроллеры. See manual block diagram и AOC Поддержка details.)
Удалённое управление IPMI: Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка; ASPEED AST2400 BMC
Чипсет: Intel® C612 чипсет

Конструкция и монтаж

Артикул: SYS-2028U-TNRT+
Бренд: Supermicro
Высота: 3.5" (89mm)
Глубина: 27.76" (705.3mm)
Доступный Colors: Чёрный
Индикаторы: Питание состояние LED; HDD активность LED; 2x Сеть активность Индикаторы; Система информация (перегрев/UID) LED
Кнопки: Питание On/Off кнопка; Система Сброс кнопка

Масса: Масса нетто: 36 lbs (16.4 kg); Масса брутто: 72 lbs (32.7 kg)
Модель: SYS-2028U-TNRT+
Модель шасси: CSE-219UAC-R1K02
Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных
Тип оборудования: Серверные системы
Форм-фактор: 2U Стоечный
Ширина: 17.2" (437mm)

Оперативная память

Количество слотов DIMM: 24x 288-pin DDR4 слотов DIMM; до 3TB† ECC 3DS LRDIMM, 768GB ECC RDIMM
Контроль ошибок памяти: Исправление однобитовые ошибки
Напряжение памяти: 1.2 V

Объёмы модулей DIMM: 64GB, 32GB, 16GB, 8GB, 4GB; NVDIMM: 16GB
Тип памяти: 2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-бит; 2666/2400 ECC DDR4 NVDIMM

Питание и охлаждение

Блок питания: Блоки питания: 1000W Резервируемое Блоки питания с PMBus
Блок питания: Всего Выход Питание: 800W: 100 - 127Vac; 1000W: 200 - 240Vac; 1000W: 200 - 240Vdc (для CCC только)
Блок питания: Вход: 100-127Vac / 9.8 - 7A / 50-60Hz; 200-240Vac / 7 - 5A / 50-60Hz; 200-240Vdc / 7 - 5A (для CCC только)
Блок питания: Габариты (W x H x L): 73.5 x 40 x 203 mm
Блок питания: Линия +12V: Максимум: 66.7A / Минимум: 0A (100-127Vac); Максимум: 83A / Минимум: 0A (200-240Vac); Максимум: 83A / Минимум: 0A (200-240Vdc)
Блок питания: Линия 12Vsb: Максимум: 2.1A / Минимум: 0A
Блок питания: Сертификация: Titanium Level; [ Проверка Отчёт ]

Блок питания: Тип выходного подключения: 25 Pairs Gold Контактная площадка Разъём
Вентиляторы: 4x 8cm для высокой нагрузки PWM вентиляторы
Дополнительные функции: 4x 8-pin GPU питание разъёмы; Корпус вскрытие контроль; Корпус вскрытие разъём; SDDC Поддержка; RoHS
Индикаторы: Память DIMM ECC ошибка Индикаторы; CPU / Система Индикатор перегрева; Индикатор режима ожидания LED; UID/Удалённый UID
Контроль вентиляторов: 8x 4-pin вентилятор разъёмы; Состояние контроль для скорость управление; Широтно-импульсная модуляция (PWM) вентилятор разъёмы
Контроль напряжений: Контроль для CPU ядра, +1.8V, +3.3V, +5V, +12V, +3.3V Дежурный режим, +5V Дежурный режим, VBAT, Память Напряжения.; 5+1 Фаза-коммутация напряжение регулятор
Контроль температуры: Поддержка до контроль Supermicro AOC temperatures от IPMI или SD 5; Мониторинг для CPU и корпус окружающая среда; CPU тепловой защита поддержка; Тепловой Управление для 8x Вентилятор Разъёмы; Тепловой Мониторинг 2 (TM2) поддержка; PECI

Подсистема хранения

горячая замена: 24x 2.5" горячая замена отсеков для накопителей; По умолчанию 8x SATA3 порты и 4x NVMe порты; Опционально 24x SAS3 порты через AOC; Примечание: опционально хранение данных плата требуется до поддержка more than 10 накопители.

Процессорная подсистема

Ограничения процессорной подсистемы: † версия BIOS 2.0 или новее требуется; *
Процессоры и сокет: Intel® Xeon® процессор E5-2600; v4†/; v3 семейство; (до 160W TDP); *; Два сокет R3 (LGA 2011)

Системная шина: QPI до 9.6 GT/s
Ядра и кэш: до 22 ядра† / до 55MB† кэш

Управление и совместимость

Программные средства управления: SuperDoctor® 5; Intel® Узел Manager 3.0; Сторожевой таймер; NMI; SUM и SSM; Опционально IPMI 1.5 / 2.0
Системная плата: Super X10DRU-i+
Тип BIOS: 128Mb SPI Flash EEPROM с AMI BIOS

Управление электропитанием: Управление питанием ACPI; Включение питания режим для AC питание восстановление
Функции BIOS: Plug and Play (PnP); APM 1.2; PCI 2.3; ACPI 1.0 / 2.0 / 3.0 / 4.0; USB Клавиатура поддержка; SMBIOS 2.7.1UEFI 2.3.1

Условия эксплуатации

Соответствие RoHS: RoHS Соответствует

Условия эксплуатации и требования: Рабочая температура:; 10°C до 35°C (50°F до 95°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
