Артикул: SYS-1029UZ-TN20R25M
В наличии
Сервер Supermicro SYS-1029UZ-TN20R25M 1U, LGA 3647, Intel® Xeon® Scalable процессоры (codenamed Cascade
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка

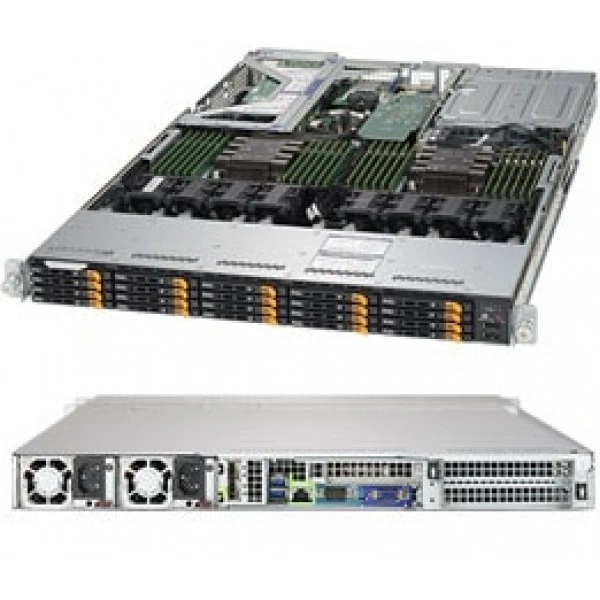

Основное описание сервера Supermicro SYS-1029UZ-TN20R25M
Supermicro SYS-1029UZ-TN20R25M - сервер. Изделие служит аппаратной платформой для вычислительных сервисов и обработки данных.
Назначение конфигурации определяют по характеру нагрузки и требуемым интерфейсам. Процессоры, память, накопители и дополнительные платы подбирают как единую систему.
Системная плата - Super X11DPU-ZE+.
Процессоры и сокет - Два сокет P (LGA 3647); 2-го поколения Intel® Xeon® Scalable процессоры и Intel® Xeon® Scalable процессоры‡,; 3 UPI до 10.4GT/s; Поддержка CPU TDP 70-205W.
Количество ядер - до 28 ядра.
Ограничения процессорной подсистемы - ‡; версия BIOS 3.2; или новее требуется до поддержка 2-го поколения Intel® Xeon® Scalable процессоры (codenamed Cascade Lake-R).
Количество слотов DIMM - 24 слотов DIMM; до 6TB 3DS ECC DDR4-2933MHz† RDIMM/LRDIMM; Поддерживается Intel® Optane™ DCPMM††.
При планировании вычислений выделяют операции, требующие процессорных ресурсов. Это помогает оценить конфигурацию до закупки дополнительных компонентов.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
При подборе фиксируют точное исполнение SYS-1029UZ-TN20R25M. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.
Функциональные возможности
Полезная производительность складывается из работы вычислительной, дисковой и сетевой подсистем. Для устойчивой эксплуатации важен баланс между этими ресурсами.
Для обмена данными оценивают требования всей сетевой цепочки. Пропускную способность отдельных устройств сопоставляют с топологией проекта.
Состав системы и схему питания рассматривают совместно. Это помогает подготовить конфигурацию без необоснованных предположений о запасе мощности.
Технические особенности
- Системная плата: Super X11DPU-ZE+
- Процессоры и сокет: Два сокет P (LGA 3647); 2-го поколения Intel® Xeon® Scalable процессоры и Intel® Xeon® Scalable процессоры‡,; 3 UPI до 10.4GT/s; Поддержка CPU TDP 70-205W
- Количество ядер: до 28 ядра
- Ограничения процессорной подсистемы: ‡; версия BIOS 3.2; или новее требуется до поддержка 2-го поколения Intel® Xeon® Scalable процессоры (codenamed Cascade Lake-R)
- Количество слотов DIMM: 24 слотов DIMM; до 6TB 3DS ECC DDR4-2933MHz† RDIMM/LRDIMM; Поддерживается Intel® Optane™ DCPMM††
- Блок питания: Вход: 100-127Vac / 13 - 9A / 50-60Hz; 200-240Vac / 10 - 8A / 50-60Hz
- Бренд: Supermicro
- Поддержка NVMe: 8 NVMe порты + 2 SAS/SATA3/NVMe Hybrid Порты (от CPU 1); 10 NVMe порты (от CPU 2)
- Удалённое управление IPMI: Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка
- Сетевые порты LAN: 2 25GbE SFP28 порты; 1 RJ45 Выделенный IPMI LAN порт
- Индикаторы: Питание LED; Жёсткий накопитель активность LED; Сеть активность Индикаторы; UID LED
- Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных
- горячая замена: 20 горячая замена 2.5" 7mm отсеков для накопителей; 20 NVMe (CPU1: 10 NVMe, CPU2: 8 NVMe + 2 NVMe/SATA/SAS hybrid)
- Блок питания: Габариты (W x H x L): 73.5 x 40 x 203 mm
- Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных
Применение
Супермикро SYS-1029UZ-TN20R25M подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для проекта с несколькими узлами полезно унифицировать спецификации. При этом точную модификацию каждого изделия фиксируют отдельно.
В проектах разработки полезно зафиксировать повторяемую конфигурацию. Все используемые компоненты включают в техническую спецификацию стенда.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro AOC-S25G-M2S, Supermicro AOC-S3008L-L8E. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Конструкция
Конструкция объединяет шасси, вычислительные компоненты и внутренние подключения. При выборе исполнения учитывают доступ для обслуживания и размещение оборудования.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.
Монтаж и эксплуатация
Подготовку начинают с проверки конфигурации и места установки. После сборки систему проверяют под нагрузкой, соответствующей будущему режиму работы.
При сборке оставляют доступ к фиксаторам соединений. После укладки проверяют состояние кабеля и расположение подключений.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-2029UZ-TN20R25M. Этот вариант рассматривают для проекта со следующими требованиями: 2U, 2U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SYS-2029U-TR25M. При подборе для другой конфигурации полезно проверить такое исполнение: 2U, 2U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
При выборе CPU учитывают аппаратную совместимость и тепловой режим. Настройку вычислительной платформы проверяют на нагрузке, близкой к рабочей.
Комплектация
Для исполнения SYS-1029UZ-TN20R25M заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Для комплектования платформы используются AOC-SLG3-2M2, AOC-S3008L-L8e, CBL-SAST-0699, AOC-S3008L-L8i. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики SYS-1029UZ-TN20R25M
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порт
- Графическая подсистема
- ASPEED AST2500 BMC
- Интерфейсы SATA
- SATA3 (6Gbps); RAID 0, 1, 5, 10
- Поддержка DOM
- 2 SuperDOM (Disk on Module) порты
- Поддержка NVMe
- 8 NVMe порты + 2 SAS/SATA3/NVMe Hybrid Порты (от CPU 1); 10 NVMe порты (от CPU 2)
- Порты USB
- 3 USB 3.0 порты; (2 задний, 1 Тип A); 2 USB 2.0 порты; (передний)
- Последовательный порт
- 1 Последовательный разъём
- Сетевые интерфейсы
- 2 25GbE SFP28 порты через AOC-URN4-M2TS (Mellanox ConnectX-4 Lx EN); Download сетевые подключения плата drivers here
- Сетевые порты LAN
- 2 25GbE SFP28 порты; 1 RJ45 Выделенный IPMI LAN порт
- Слоты PCIe
- 2 PCI-E 3.0 x8 слоты (FH, FL); For 20 NVMe конфигурация, только 1 PCI-E 3.0 x8 is доступно.; For 18 NVMe конфигурация, 2 PCI-E 3.0 x8 will be доступно.; (Both Процессоры требуется до be установлен для полный access до PCI-E слоты и на плате контроллеры. See manual block diagram и AOC Поддержка details.)
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка
- Чипсет
- Intel® C621 чипсет
Конструкция и монтаж
- Артикул
- SYS-1029UZ-TN20R25M
- Бренд
- Supermicro
- Высота
- 1.7" (43mm)
- Глубина
- 27.8" (706mm)
- Индикаторы
- Питание LED; Жёсткий накопитель активность LED; Сеть активность Индикаторы; UID LED
- Кнопки
- Питание On/Off кнопка; Система UID кнопка
- Компоненты List - (Items В комплекте)
- Компоненты с * are внутри the корпус
- Масса брутто
- 48 lbs (21.8 kg)
- Модель
- SYS-1029UZ-TN20R25M
- Модель шасси
- CSE-116UTS-R1K62P-T
- Назначение изделия
- Служит аппаратной платформой для вычислительных сервисов и обработки данных
- Тип оборудования
- Серверные системы
- Форм-фактор
- 1U Стоечный
- Цвет
- Чёрный
- Ширина
- 17.2" (437mm)
Оперативная память
- Количество слотов DIMM
- 24 слотов DIMM; до 6TB 3DS ECC DDR4-2933MHz† RDIMM/LRDIMM; Поддерживается Intel® Optane™ DCPMM††
- Тип памяти
- 2933†/2666/2400/2133MHz ECC DDR4 RDIMM/LRDIMM
- Условия установки памяти
- † 2933MHz в два модули DIMM на канал can be achieved by с использованием память purchased от Supermicro; †† Cascade Lake только.
Питание и охлаждение
- Блок питания: Блоки питания
- 1600W Резервируемое Блоки питания с PMBus
- Блок питания: Всего Выход Питание
- 1600W/1000W
- Блок питания: Вход
- 100-127Vac / 13 - 9A / 50-60Hz; 200-240Vac / 10 - 8A / 50-60Hz
- Блок питания: Габариты (W x H x L)
- 73.5 x 40 x 203 mm
- Блок питания: Линия +12V
- Максимум: 83.3A / Минимум: 0A (100-127Vac); Максимум: 133A / Минимум: 0A (200-240Vac)
- Блок питания: Линия 12Vsb
- Максимум: 2.1A / Минимум: 0A
- Блок питания: Сертификация
- Titanium Level; [ Проверка Отчёт ]
- Блок питания: Тип выходного подключения
- 25 Pairs Gold Контактная площадка Разъём
- Вентиляторы
- 8 Heavy нагрузка вентиляторы с оптимальный вентилятор скорость управление
- Воздушный кожух
- 2 Воздушный кожух
- Контроль вентиляторов
- Вентиляторы с тахометр мониторинг; Состояние контроль для скорость управление; Широтно-импульсная модуляция (PWM) вентилятор разъёмы
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда; Тепловой Управление для вентилятор разъёмы
- Процессоры и сокет
- Контроль для CPU ядра, Чипсет Напряжения, Память.; 4+1 Фаза-коммутация напряжение регулятор
Подсистема хранения
- горячая замена
- 20 горячая замена 2.5" 7mm отсеков для накопителей; 20 NVMe (CPU1: 10 NVMe, CPU2: 8 NVMe + 2 NVMe/SATA/SAS hybrid)
- Разъёмы M.2
- 1 M.2 PCI-E 3.0 x4 M-key NVMe (2240/2260/2280/22110) или 1 M.2 M-key SATA3 (2240/2260/2280/22110) через дополнительные компоненты; 2 M.2 PCI-E 3.0 x4 M-key NVMe (2260/2280/22110) через опционально add-on плата AOC-SLG3-2M2
Процессорная подсистема
- Количество ядер
- до 28 ядра
- Ограничения процессорной подсистемы
- ‡; версия BIOS 3.2; или новее требуется до поддержка 2-го поколения Intel® Xeon® Scalable процессоры (codenamed Cascade Lake-R)
- Процессоры и сокет
- Два сокет P (LGA 3647); 2-го поколения Intel® Xeon® Scalable процессоры и Intel® Xeon® Scalable процессоры‡,; 3 UPI до 10.4GT/s; Поддержка CPU TDP 70-205W
Управление и совместимость
- Программные средства управления
- Intel® Узел Manager; IPMI 2.0; KVM с выделенный LAN; NMI; SSM, SPM, SUM; SuperDoctor® 5; WatchDog
- Системная плата
- Super X11DPU-ZE+
- Тип BIOS
- AMI 32Mb SPI Flash ROM
- Управление электропитанием
- Управление питанием ACPI
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; 10°C ~ 35°C (50°F ~ 95°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
