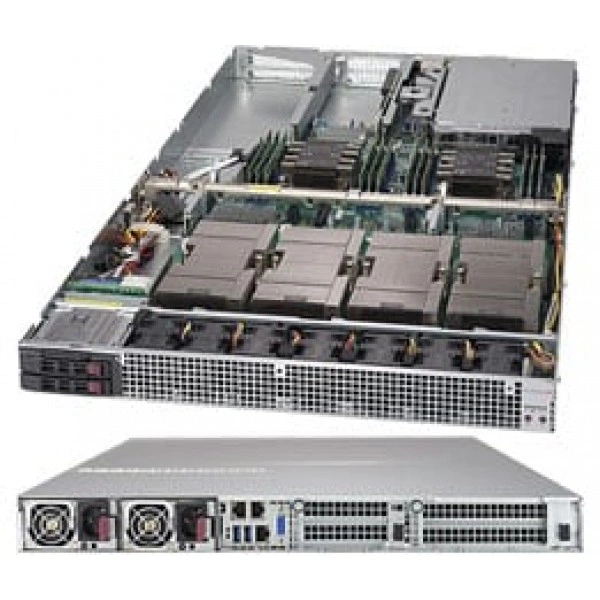

Сервер Supermicro SYS-1029GQ-TXRT 1U, LGA 3647, Intel® Xeon® Scalable процессоры (codenamed Cascade

Интерфейсы и расширение

Видеовыходы

1 VGA порт

Графическая подсистема

ASPEED AST2500 BMC

Интерфейсы SATA

SATA3 (6Gbps) с RAID 0, 1, 5, 10; 4 SATA3 (6Gbps) порты

Поддерживаемые ускорители

4 SXM сокет Based; NVIDIA P100; Совместимый GPU list

Порты USB

2 USB 3.0 порты (задний)

Последовательный Разъём

1 Быстрый UART 16550 разъём

Сетевые интерфейсы

Intel® X540 Два Порт 10GBase-T; Виртуальный Машина Устройство Очереди снижение I/O накладные расходы; Поддерживается 10GBASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход

Сетевые порты LAN

2 RJ45 10GBase-T порты; 1 RJ45 Выделенный IPMI LAN порт

Слоты PCIe

4 PCI-E 3.0 x16 слоты - с поддержкой 4 NICs которые включает 2x GPUDirect RDMA

Соединение CPU и GPU

PCI-E поколение 3 x16 Коммутатор CPU-GPU Interconnect

Удалённое управление IPMI

Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка

Чипсет

Intel® C621 чипсет

Конструкция и монтаж

Артикул

SYS-1029GQ-TXRT

Бренд

Supermicro

Высота

1.7" (43mm)

Глубина

35.2" (894mm); 39.3" (997mm) с rails

Индикаторы

Питание LED; Жёсткий накопитель активность LED; Сеть активность Индикаторы; Система Индикатор перегрева / Вентилятор fail LED /; UID LED

Кнопки

Питание On/Off кнопка; UID кнопка

Масса

Масса нетто: 45 lbs (20.41 kg); Масса брутто: 58 lbs (26.31 kg)

Масса упаковки

24" (H) x 8" (W) x 46" (D)

Модель

SYS-1029GQ-TXRT

Модель шасси

CSE-118GQPTS-R2K05P2

Назначение изделия

Служит аппаратной платформой для вычислительных сервисов и обработки данных

Тип оборудования

Серверные системы

Форм-фактор

1U Стоечный

Цвет

Чёрный

Ширина

17.2" (437mm)

Оперативная память

Количество слотов DIMM

12 слотов DIMM; до 3TB 3DS ECC DDR4-2933MHz† RDIMM/LRDIMM; Поддерживается Intel® Optane™ DCPMM††

Тип памяти

2933†/2666/2400/2133MHz ECC DDR4 RDIMM/LRDIMM

Условия установки памяти

† 2933MHz в два модули DIMM на канал can be achieved by с использованием память purchased от Supermicro; †† Cascade Lake только.

Питание и охлаждение

Блок питания: Блоки питания

2000W Резервируемое Блоки питания с PMBus

Блок питания: Всего Выход Питание

1000W: 100 - 120Vac; 1800W: 200 - 220Vac; 1980W: 220 - 230Vac; 2000W: 230 - 240Vac; 2000W: 200 - 240Vac (UL/CUL только)

Блок питания: Вход

100-120Vac / 12.5-9.5A / 50-60Hz; 200-220Vac / 10-9.5A / 50-60Hz; 220-230Vac / 10-9.8A / 50-60Hz; 230-240Vac / 10-9.8A / 50-60Hz; 200-240Vac / 11.8-9.8A / 50-60Hz (UL/cUL только)

Блок питания: Габариты (W x H x L)

73.5 x 40 x 265 mm

Блок питания: Линия +12V

Максимум: 83.3A / Минимум: 0A (100-120Vac); Максимум: 150A / Минимум: 0A (200-220Vac); Максимум: 165A / Минимум: 0A (220-230Vac); Максимум: 166.7A / Минимум: 0A (230-240Vac); Максимум: 166.7A / Минимум: 0A (200-240Vac) (UL/cUL только)

Блок питания: Линия 12Vsb

Максимум: 2.1A / Минимум: 0A

Блок питания: Сертификация

Titanium Level; [ Проверка Отчёт ]

Блок питания: Тип выходного подключения

25 Pairs Gold Контактная площадка Разъём

Вентиляторы

7 Heavy нагрузка 4cm счётчик-rotating вентиляторы с воздух кожух & оптимальный вентилятор скорость управление

Контроль вентиляторов

Вентиляторы с тахометр мониторинг; Состояние контроль для скорость управление; Широтно-импульсная модуляция (PWM) вентилятор разъёмы

Контроль температуры

Мониторинг для CPU и корпус окружающая среда; Тепловой Управление для вентилятор разъёмы

Процессоры и сокет

Контроль для CPU ядра, Чипсет Напряжения, Память.; 4+1 Фаза-коммутация напряжение регулятор

Подсистема хранения

горячая замена

2 горячая замена 2.5" SAS/SATA отсеков для накопителей; Примечание: Can be upgraded до 2 U.2 NVMe накопители by addition из опционально NVMe kit ()

Разъёмы M.2

Поддержка 1x M.2 2242/2260/2280; Поддержка M.2 SATA и NVMe

Стационарный

2 Внутренний 2.5" отсеков для накопителей

Процессорная подсистема

Количество ядер

до 28 ядра

Ограничения процессорной подсистемы

‡; версия BIOS 3.2; или новее требуется до поддержка 2-го поколения Intel® Xeon® Scalable процессоры (codenamed Cascade Lake-R).; Extended тепловой solutions может be требуется для поддержки Процессоры higher than 165W TDP

Процессоры и сокет

Два сокет P (LGA 3647); 2-го поколения Intel® Xeon® Scalable процессоры и Intel® Xeon® Scalable процессоры‡,; 3 UPI до 10.4GT/s; Поддержка CPU TDP до 165W

Управление и совместимость

Программные средства управления

Intel® Узел Manager; IPMI 2.0; KVM с выделенный LAN; SSM, SPM, SUM; SuperDoctor® 5; Сторожевой таймер

Системная плата

Super X11DGQ

Тип BIOS

AMI 32Mb SPI Flash ROM

Управление электропитанием

ACPI / APM Управление питанием

Условия эксплуатации

Соответствие RoHS

RoHS Соответствует

Условия эксплуатации и требования

Рабочая температура:; 10°C ~ 35°C (50°F ~ 95°F); При хранении Температура:; -40°C до 60°C (-40°F до 140°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
