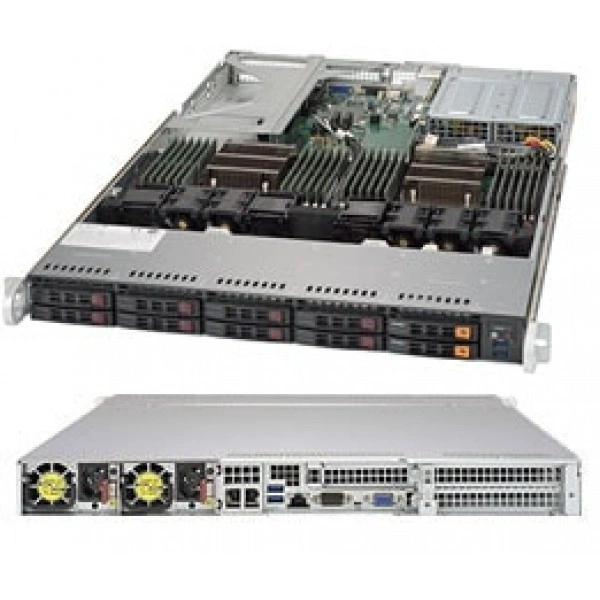

Сервер Supermicro SYS-1028U-TNRT+ 1U, LGA 2011, ECC DDR4

Интерфейсы и расширение

Видеовыходы

1x VGA Разъём

Графическая подсистема

ASPEED AST2400 BMC

Интерфейсы SAS

8x SAS3 порты поддержка через опционально Add-on Плата

Интерфейсы SATA

SATA3 (6Gbps) с RAID 0, 1, 5, 10; 10x SATA3 (6Gbps) порты

Поддержка NVMe

2x NVMe порты

Порты USB

5x USB 3.0 порты; (2 задний, 2 на плате разъём, 1 Тип A)

Последовательный порт

1x Последовательный разъём

Сетевые интерфейсы

2x 10GBase-T порты через AOC-URN2-i2XT; Intel® X540 10GBase-T; 1x Realtek RTL8211E PHY (выделенный IPMI)

Сетевые порты LAN

2x RJ45 10GBase-T порты; 1x RJ45 Выделенный IPMI LAN порт

Слоты PCIe

2x PCI-E 3.0 x16 слоты (Полная высота, 10.5" L); 2x PCI-E 3.0 x8 слоты (Низкопрофильное исполнение, 1 внутренний); (Both Процессоры требуется до be установлен для полный access до PCI-E слоты и на плате контроллеры. See manual block diagram и AOC Поддержка details.)

Удалённое управление IPMI

Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка; ASPEED AST2400 BMC

Чипсет

Intel® C612 чипсет

Конструкция и монтаж

Артикул

SYS-1028U-TNRT+

Бренд

Supermicro

Высота

1.7" (43mm)

Глубина

28.5" (724mm)

Индикаторы

Питание LED; Жёсткий накопитель активность LED; 2x Сеть активность Индикаторы; Система Индикатор перегрева / Вентилятор fail LED /; UID LED

Кнопки

Питание On/Off кнопка; Система Сброс кнопка

Масса

Масса нетто: 26 lbs (11.8 kg); Масса брутто: 41 lbs (18.6 kg)

Модель

SYS-1028U-TNRT+

Модель шасси

CSE-119UAC2-R751-T

Назначение изделия

Служит аппаратной платформой для вычислительных сервисов и обработки данных

Тип оборудования

Серверные системы

Форм-фактор

1U Стоечный

Цвет

Чёрный

Ширина

17.2" (437mm)

Оперативная память

Количество слотов DIMM

24x 288-pin DDR4 слотов DIMM; до 3TB† ECC 3DS LRDIMM, 1.5TB ECC RDIMM/LRDIMM

Контроль ошибок памяти

Исправление однобитовые ошибки

Напряжение памяти

1.2 V

Объёмы модулей DIMM

RDIMM:; 64GB, 32GB, 16GB, 8GB, 4GB; LRDIMM: 64GB, 32GB; 3DS LRDIMM: 128GB; NVDIMM: 16GB

Тип памяти

2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-бит; 2666/2400 ECC DDR4 NVDIMM

Питание и охлаждение

Блок питания: 12V SB

Максимум: 2.1A; Минимум: 0A

Блок питания: AC Вход

100-127Vac, 50-60Hz; 200-240Vac, 50-60Hz

Блок питания: Блоки питания

750W Резервируемое AC-Питание DC Supplies, +12V/+12Vsb выход

Блок питания: Линия +12V

Максимум: 62.5A & Минимум: 0A (100Vac-127Vac); Максимум: 62.5A & Минимум: 0A (200Vac-240Vac)

Блок питания: Сертификация

Platinum Level; [ Проверка Отчёт ]

Вентиляторы

5x для высокой нагрузки вентиляторы с оптимальный вентилятор скорость управление; 3x дополнительные вентиляторы опционально

Воздушный кожух

1x Воздушный кожух

Дополнительные функции

4x 8-pin GPU питание разъёмы; Корпус вскрытие контроль; Корпус вскрытие разъём; SDDC Поддержка; RoHS

Индикаторы

Память DIMM ECC ошибка Индикаторы; CPU / Система Индикатор перегрева; Индикатор режима ожидания LED; UID/Удалённый UID

Контроль вентиляторов

8x 4-pin вентилятор разъёмы; Состояние контроль для скорость управление; Широтно-импульсная модуляция (PWM) вентилятор разъёмы

Контроль напряжений

Контроль для CPU ядра, +1.8V, +3.3V, +5V, +12V, +3.3V Дежурный режим, +5V Дежурный режим, VBAT, Память Напряжения.; 5+1 Фаза-коммутация напряжение регулятор

Контроль температуры

Поддержка до контроль Supermicro AOC temperatures от IPMI или SD 5; Мониторинг для CPU и корпус окружающая среда; CPU тепловой защита поддержка; Тепловой Управление для 8x Вентилятор Разъёмы; Тепловой Мониторинг 2 (TM2) поддержка; PECI

Подсистема хранения

горячая замена

10x 2.5" горячая замена отсеков для накопителей; По умолчанию 8x SATA3 порты и 2x NVMe/SATA3 hybrid порты; Опционально 8x SAS3 порты через AOC

Процессорная подсистема

Ограничения процессорной подсистемы

† версия BIOS 2.0 или новее требуется; *

Процессоры и сокет

Intel® Xeon® процессор E5-2600; v4†/; v3 семейство; (до 160W TDP); *; Два сокет R3 (LGA 2011)

Системная шина

QPI до 9.6 GT/s

Ядра и кэш

до 22 ядра† / до 55MB† кэш

Управление и совместимость

Программные средства управления

SuperDoctor® 5; Intel® Узел Manager 3.0; Сторожевой таймер; NMI; SUM и SSM; Опционально IPMI 1.5 / 2.0

Системная плата

Super X10DRU-i+

Тип BIOS

128Mb SPI Flash EEPROM с AMI BIOS

Управление электропитанием

Управление питанием ACPI; Включение питания режим для AC питание восстановление

Функции BIOS

Plug and Play (PnP); APM 1.2; PCI 2.3; ACPI 1.0 / 2.0 / 3.0 / 4.0; USB Клавиатура поддержка; SMBIOS 2.7.1UEFI 2.3.1

Условия эксплуатации

Соответствие RoHS

RoHS Соответствует

Условия эксплуатации и требования

Рабочая температура:; 10°C до 35°C (50°F до 95°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
