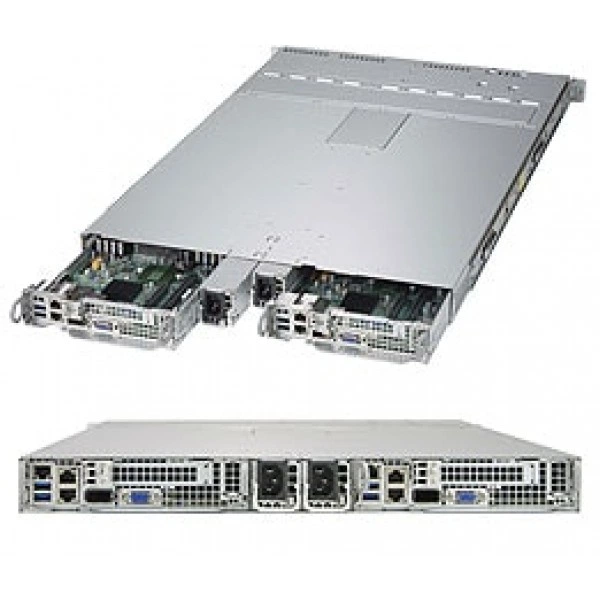

Сервер Supermicro SYS-1028TP-DC1R 1U, LGA 2011, ECC DDR4

Интерфейсы и расширение

Видеовыход VGA на узел

1x VGA порт

Графическая подсистема на узел

ASPEED AST2400 BMC

Дополнительные интерфейсы на узел

1x SATADOM поддержка on the материнская плата

Интерфейсы SAS на узел

Broadcom 3108 SAS3 (12Gbps) контроллер; RAID 0, 1, 10, 5, 6 поддержка; 4x SAS3 (12Gbps) порты

Порты USB на узел

2x USB 3.0 порты (задний)

Последовательные порты и разъёмы на узел

1x Быстрый UART 16550 порт / 1 Разъём (внутренний)

Сетевые контроллеры на узел

Intel® i350 Два Порт Gigabit Ethernet; Виртуальный Машина Устройство Очереди снижение I/O накладные расходы; Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход; 1x Realtek RTL8201N PHY (выделенный IPMI)

Сетевые порты LAN на узел

2x RJ45 Gigabit Ethernet LAN порты; 1x RJ45 Выделенный IPMI LAN порт

Слоты PCIe на узел

1x PCI-E 3.0 x16 Низкопрофильное исполнение слот

Удалённое управление IPMI на узел

Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка; ASPEED AST2400 BMC

Чипсет на узел

Intel® C612 чипсет

Конструкция и монтаж

Артикул

SYS-1028TP-DC1R

Бренд

Supermicro

Высота

1.7" (43mm)

Глубина

28.25" (718mm)

Доступный Colors

Чёрный

Индикаторы

Питание состояние LED; Сеть активность LED; Universal Информация (UID) LED

Кнопки

Питание On/Off кнопка; UID кнопка/LED

Масса

Масса брутто: 48.1 lbs (21.9 kg); Масса нетто: 33.5 lbs (15.2 kg)

Модель

SYS-1028TP-DC1R

Модель шасси

CSE-809H-R1K05

Назначение изделия

Служит аппаратной платформой для вычислительных сервисов и обработки данных

Тип оборудования

Серверные системы

Упаковка (HxWxD)

8" (203mm) x 29.6" (752mm) x 38.4" (975mm)

Форм-фактор

1U Стоечный

Ширина

17.2" (437mm)

Оперативная память

Количество слотов DIMM на узел

16x 288-pin DDR4 слотов DIMM; до 2TB† ECC 3DS LRDIMM, 512GB ECC RDIMM

Контроль ошибок памяти на узел

Исправление однобитовые ошибки

Напряжение памяти на узел

1.2 V

Объёмы модулей DIMM на узел

RDIMM:; 64GB, 32GB, 16GB, 8GB, 4GB; LRDIMM: 64GB, 32GB; 3DS LRDIMM: 128GB

Тип памяти на узел

2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-бит

Питание и охлаждение

PowerStick Блок питания

1000W 1U Резервируемое Блоки питания с PMBus

Вентиляторы на узел

3x для высокой нагрузки счётчик rotating вентиляторы с воздух кожух и оптимальный вентилятор скорость управление

Всего Выход Питание

800W: 100 - 127Vac1000W: 200 - 240Vac

Вход

100-127Vac / 9-7.5A / 50-60Hz; 200-240Vac / 6-5A / 50-60Hz

Габариты (W x H x L)

38 x 40 x 360 mm

Линия +12V

Максимум: 66.7A / Минимум: 0A (100-127Vac); Максимум: 83A / Минимум: 0A (200-240Vac)

Линия +5Vsb

Максимум: 4A / Минимум: 0A

Сертификация

Titanium Level; [ Проверка Отчёт ]

Тип выходного подключения

Gold Контактная площадка Разъём (16 Питание Pin, 14 Сигнал Pin)

Подсистема хранения

горячая замена на узел

4x 2.5" горячая замена SAS3 отсеков для накопителей

Процессорная подсистема

Ограничения процессорной подсистемы на узел

† версия BIOS 2.0 или новее требуется; *

Процессоры и сокет на узел

Intel® Xeon® процессор E5-2600; v4†/; v3 семейство; (до 145W TDP); *; Два сокет R3 (LGA 2011)

Системная шина на узел

QPI до 9.6 GT/s

Ядра и кэш на узел

до 22 ядра† / до 55MB† кэш

Управление и совместимость

Материнская плата (Два на Система)

Super X10DRT-P

Тип BIOS

128Mb SPI Flash EEPROM с AMI BIOS

Функции BIOS

Plug and Play (PnP); APM 1.2; PCI 2.2; ACPI 1.0 / 2.0; USB Клавиатура поддержка; SMBIOS 2.3; UEFI

Условия эксплуатации

Соответствие RoHS

RoHS Соответствует

Условия эксплуатации и требования

Рабочая температура:; 10°C до 35°C (50°F до 95°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
