Артикул: AS-4040C-TR
В наличии

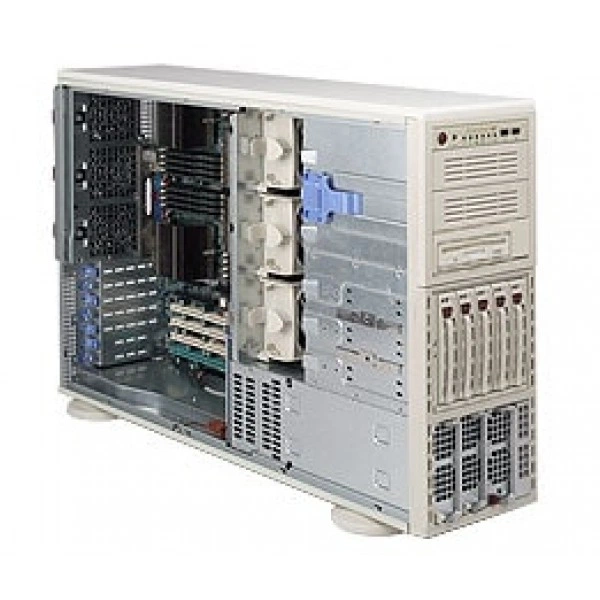

Сервер Supermicro AS-4040C-TR 4U/Tower, IPMI, до 1000W
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание сервера Supermicro AS-4040C-TR
Supermicro AS-4040C-TR - сервер. Изделие служит аппаратной платформой для вычислительных сервисов и обработки данных.
Назначение конфигурации определяют по характеру нагрузки и требуемым интерфейсам. Процессоры, память, накопители и дополнительные платы подбирают как единую систему.
Системная плата - Super H8QCE.
Чипсет - nVidia nForce Pro 2200 (CK804); AMD 8132 PCI-X Tunnel.
Тип памяти - DDR 400/333/266MHz buffered (регистровая) ECC SDRAM 72-бит, 184-pin позолоченные контакты модули DIMM.
Объёмы модулей DIMM - 256 MB, 512 MB, 1GB, 2GB, 4GB**.
Напряжение памяти - 2.5 V только.
Накопители планируют вместе с контроллером и внутренними кабелями. Это помогает подготовить согласованную схему хранения без лишних переходников.
Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.
При подборе фиксируют точное исполнение AS-4040C-TR. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.
Функциональные возможности
Полезная производительность складывается из работы вычислительной, дисковой и сетевой подсистем. Для устойчивой эксплуатации важен баланс между этими ресурсами.
При выборе сетевой конфигурации учитывают рабочий трафик и его распределение. Проверку подключения выполняют с нагрузкой, похожей на будущую.
Для вычислительной части сначала определяют характер нагрузки. Затем сопоставляют требования приложения с доступной процессорной платформой.
Технические особенности
- Системная плата: Super H8QCE
- Чипсет: nVidia nForce Pro 2200 (CK804); AMD 8132 PCI-X Tunnel
- Тип памяти: DDR 400/333/266MHz buffered (регистровая) ECC SDRAM 72-бит, 184-pin позолоченные контакты модули DIMM
- Объёмы модулей DIMM: 256 MB, 512 MB, 1GB, 2GB, 4GB**
- Напряжение памяти: 2.5 V только
- Индикаторы: Индикатор перегрева
- Артикул: AS-4040C-TR
- Модель шасси: SC748TQ-R1000
- Сетевые порты LAN: 2 RJ45 LAN порты
- Блок питания: С Питание Distributor: +5V: 20 Amp; +3.3V: 20 Amp; -12V: 0.6 Amp
- Объём памяти: Четыре 184-pin DIMM разъёмы на процессор память bank; Четыре память banks для 4 процессоры (Четыре).; Поддерживается до 32 GB DDR 400 MHz память или; Поддерживается до 64 GB DDR 333/266 MHz память; Поддерживается до 64 GB регистровая ECC DDR для 4-way option; Поддерживается до 128 GB память для 8-way option только; Один или Два (рекомендуется) канал поддержка памяти; Рекомендуется равномерное заполнение соседних банков памяти
- Интерфейсы SATA: nVidia nForce Pro 2200 SATA 3.0Gbps Контроллер; 4 SATA Порты; nVidia RAID 2.0; SATA RAID 0, 1, 0+1 поддержка; Встроенный SATA 3.0Gbps Контроллер; Четыре Последовательный ATA Разъёмы; Четыре SATA hard накопители поддерживается
- Доступный Colors: Бежевый, Чёрный
- HyperTransport: 1 HyperTransport слот для Pathscale communication device
- Тип оборудования: Серверные системы
- Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных
Применение
Супермикро AS-4040C-TR подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для обслуживания заранее составляют перечень сопрягаемых компонентов. Он помогает подготовить оборудование под согласованную конфигурацию.
Для комплектования оборудования составляют перечень необходимых узлов. Такой подход помогает связать отдельный товар с конкретной установкой.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L, Supermicro CBL-0209L. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Конструкция
Конструкция объединяет шасси, вычислительные компоненты и внутренние подключения. При выборе исполнения учитывают доступ для обслуживания и размещение оборудования.
Для обмена данными оценивают требования всей сетевой цепочки. Пропускную способность отдельных устройств сопоставляют с топологией проекта.
Для нескольких приложений учитывают суммарную потребность в оперативной памяти. Распределение ресурсов проверяют в типичном рабочем сценарии.
Монтаж и эксплуатация
Подготовку начинают с проверки конфигурации и места установки. После сборки систему проверяют под нагрузкой, соответствующей будущему режиму работы.
Схему кабелей полезно связать с обозначениями подключаемых узлов. Такая маркировка упрощает эксплуатацию и изменение конфигурации.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro AS-4041M-T2R. Этот вариант рассматривают для проекта со следующими требованиями: DDR2, ECC DDR2. Это исполнение полезно сравнить при комплектовании подсистемы памяти.
В качестве аналога рассмотрите Supermicro AS-1040C-T. Для сопоставления аппаратных возможностей можно рассмотреть вариант: 1U, высота: 1.7" (43mm). Такой вариант рассматривают для монтажного пространства соответствующего формата.
При выборе CPU учитывают аппаратную совместимость и тепловой режим. Настройку вычислительной платформы проверяют на нагрузке, близкой к рабочей.
Комплектация
Для исполнения AS-4040C-TR заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Для комплектования платформы используются SNK-P0013, MCP-290-00001-00, SC748. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики AS-4040C-TR
Идентификация
- Тип оборудования
- Серверные системы
Интерфейсы и расширение
- HyperTransport
- 1 HyperTransport слот для Pathscale communication device
- IDE
- Два ATA 133/100 EIDE каналы поддержка до четыре UDMA IDE устройства; Поддерживается UDMA Режим 5; Поддерживается PIO Режим 4; Поддерживается ATA 100 / 133
- Parallel порты
- 1 ECP / EPP parallel порт
- PCI-X
- 2 64-бит PCI-X 133/100MHz слоты; 2 64-бит PCI-X 100MHz слоты; Примечание: Четыре процессоры are требуется для correct PCI-X расширение слот operation
- Видеовыход VGA
- 1 VGA порт
- Графическая подсистема
- ATI Rage XL 8MB
- Интерфейсы SATA
- nVidia nForce Pro 2200 SATA 3.0Gbps Контроллер; 4 SATA Порты; nVidia RAID 2.0; SATA RAID 0, 1, 0+1 поддержка; Встроенный SATA 3.0Gbps Контроллер; Четыре Последовательный ATA Разъёмы; Четыре SATA hard накопители поддерживается
- Клавиатура и мышь
- PS/2 клавиатура и мышь порты
- Контроллер Super I/O
- Winbond 83627HF-AW
- Порты USB
- FUCI; до 4 USB Порты 2.0 Соответствует, 1.1 Совместимый; 2 задний порты; 1 внутренний разъём для 2 порты
- Последовательный порты
- 1 Быстрый UART 16550 последовательный порт; 1 Разъём
- Сетевые контроллеры
- Два Intel 82546GB Ethernet Controllers; Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход
- Сетевые порты LAN
- 2 RJ45 LAN порты
- Слоты PCIe
- 2 PCI-e x8 слоты (один с использованием x16 слот)
- Тактовый генератор
- CK804
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; (Опционально: AOC-IPMI20-E) Плата not в комплекте
Конструкция и монтаж
- Артикул
- AS-4040C-TR
- Бренд
- Supermicro
- Высота
- 7.0" (178mm)
- Глубина
- 29.4" (746mm)
- Доступный Colors
- Бежевый, Чёрный
- Индикаторы
- Питание LED; Жёсткий накопитель активность LED; 2x Сеть активность Индикаторы; Система Перегрев / Вентилятор Отказ LED; Отказ питания LED
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка
- Масса брутто
- 65.5 lbs (29.71kg)
- Модель
- AS-4040C-TR
- Модель шасси
- SC748TQ-R1000
- Назначение изделия
- Служит аппаратной платформой для вычислительных сервисов и обработки данных
- Объединительная плата SATA
- SATA Жёсткий накопитель Объединительная плата
- Порты
- 2x USB Порты
- Форм-фактор
- Tower / 4U Rackmountable; Опционально Стоечный Kit (MCP-290-00001-00)
- Ширина
- 17.8" (452mm)
Оперативная память
- Контроль ошибок памяти
- Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 2.5 V только
- Объём памяти
- Четыре 184-pin DIMM разъёмы на процессор память bank; Четыре память banks для 4 процессоры (Четыре).; Поддерживается до 32 GB DDR 400 MHz память или; Поддерживается до 64 GB DDR 333/266 MHz память; Поддерживается до 64 GB регистровая ECC DDR для 4-way option; Поддерживается до 128 GB память для 8-way option только; Один или Два (рекомендуется) канал поддержка памяти; Рекомендуется равномерное заполнение соседних банков памяти
- Объёмы модулей DIMM
- 256 MB, 512 MB, 1GB, 2GB, 4GB**
- Тип памяти
- DDR 400/333/266MHz buffered (регистровая) ECC SDRAM 72-бит, 184-pin позолоченные контакты модули DIMM
Питание и охлаждение
- Блок питания: Блоки питания
- 1000W AC-DC высокий-efficiency блок питания w/ PFC + PDB
- Блок питания: Входное напряжение AC
- 100 - 240V, 50 - 60Hz, 15 - 7Amp
- Блок питания: Дежурная линия +5V
- 4 Amp
- Блок питания: Линия +12V
- 83 Amp
- Блок питания: С Питание Distributor
- +5V: 20 Amp; +3.3V: 20 Amp; -12V: 0.6 Amp
- Вентиляторы
- 3x 5000 RPM с горячей заменой Охлаждение Вентиляторы; 3x 5000 RPM с горячей заменой Задний Вытяжной вентилятор
- Дополнительные функции
- Разъём контроля вскрытия корпуса
- Индикаторы
- Индикатор перегрева
- Контроль вентиляторов
- Всего до 8-вентилятор состояние; 3-pin вентилятор скорость управление или; 4-pin Широтно-импульсная модуляция (PWM) вентилятор разъём
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда
- Процессоры и сокет
- Контроль напряжения ядер CPU, +3.3V, +5V, ±12V & +3.3V Дежурный режим, +5V Дежурный режим, HyperTransport напряжение 1.2V, память напряжение 2.5V, DDR termination 1.25V, чипсет напряжение 1.8V; до 8 вентилятор состояние; Поддерживается Управление системой Утилита
Подсистема хранения
- Peripheral отсек(s)
- 3x 5.25" Peripheral дисковый отсек
- горячая замена
- 5x SATA горячая замена накопители
Процессорная подсистема
- Процессоры и сокет
- Четыре 940-pin ZIF Разъёмы; Поддерживается четыре Два-Core AMD Opteron? 800 серия процессоры; HyperTransport Соединение (1000MHz); 8-way option has 2 HyperTransports с использованием PCI-e, extra I/O или Pathscale communication device; Только Четыре-процессор Configurations Рекомендуется; VRM x4
- Чипсет
- nVidia nForce Pro 2200 (CK804); AMD 8132 PCI-X Tunnel
Управление и совместимость
- Системная плата
- Super H8QCE
- Тип BIOS
- 8Mb Flash EEPROM с AMI® BIOS; SST49LF080A
- Функции BIOS
- Plug and Play (PnP); PCI 2.2; DMI 2.3; ACPI 2.0; BIOS Rescue Hot Keys; USB Клавиатура Поддержка; SMBIOS 2.3
