Артикул: AS-4040C-8R
В наличии

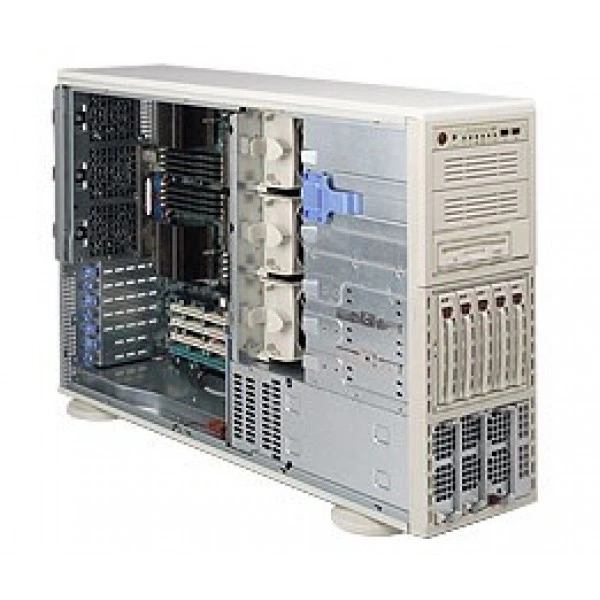

Сервер Supermicro AS-4040C-8R 4U/Tower, IPMI, до 1000W
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание сервера Supermicro AS-4040C-8R
Supermicro AS-4040C-8R - сервер. Изделие служит аппаратной платформой для вычислительных сервисов и обработки данных.
Назначение конфигурации определяют по характеру нагрузки и требуемым интерфейсам. Процессоры, память, накопители и дополнительные платы подбирают как единую систему.
Системная плата - Super H8QC8.
Чипсет - nVidia nForce Pro 2200 (CK804); AMD 8132 PCI-X Tunnel.
Тип памяти - DDR 400/333/266MHz buffered (регистровая) ECC SDRAM 72-бит, 184-pin позолоченные контакты модули DIMM.
Объёмы модулей DIMM - 256 MB, 512 MB, 1GB, 2GB, 4GB**.
Напряжение памяти - 2.5 V только.
Объём памяти рассчитывают по рабочему набору данных приложения. Схему установки модулей согласуют с параметрами выбранной платформы.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
При подборе фиксируют точное исполнение AS-4040C-8R. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.
Функциональные возможности
Полезная производительность складывается из работы вычислительной, дисковой и сетевой подсистем. Для устойчивой эксплуатации важен баланс между этими ресурсами.
Режим работы памяти зависит от сочетания платформы и установленных модулей. Поэтому параметры выбранного набора проверяют как единую конфигурацию.
Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.
Технические особенности
- Системная плата: Super H8QC8
- Чипсет: nVidia nForce Pro 2200 (CK804); AMD 8132 PCI-X Tunnel
- Тип памяти: DDR 400/333/266MHz buffered (регистровая) ECC SDRAM 72-бит, 184-pin позолоченные контакты модули DIMM
- Объёмы модулей DIMM: 256 MB, 512 MB, 1GB, 2GB, 4GB**
- Напряжение памяти: 2.5 V только
- Тактовый генератор: CK804
- Контроллер Super I/O: Winbond 83627HF-AW
- Интерфейсы SATA: nVidia nForce Pro 2200 SATA 3.0Gbps Контроллер; 4 SATA Порты; nVidia RAID 2.0; SATA RAID 0, 1, 0+1 поддержка; Встроенный SATA 3.0Gbps Контроллер; Четыре Последовательный ATA Разъёмы; Четыре SATA hard накопители поддерживается
- Ширина: 17.8" (452mm)
- HyperTransport: 1 HyperTransport слот для Pathscale communication device
- Бренд: Supermicro
- Контроль вентиляторов: Всего до 8-вентилятор состояние; 3-pin вентилятор скорость управление или; 4-pin Широтно-импульсная модуляция (PWM) вентилятор разъём
- Сетевые контроллеры: Два Intel 82546GB Ethernet Controllers; Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход
- Дополнительные функции: Разъём контроля вскрытия корпуса
- Тип оборудования: Серверные системы
- Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных
Применение
Супермикро AS-4040C-8R подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При проектировании сборки фиксируют точные обозначения компонентов. Результат оценивают после проверки согласованной конфигурации.
На этапе разработки проверяют доступ к интерфейсам и обслуживанию. Это помогает согласовать конструкцию оборудования с будущим применением.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0209L, Supermicro CSE-PT36. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Конструкция
Конструкция объединяет шасси, вычислительные компоненты и внутренние подключения. При выборе исполнения учитывают доступ для обслуживания и размещение оборудования.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Для дисковой подсистемы сопоставляют ёмкость и характер доступа к данным. Нужное число подключений определяют до выбора накопителей.
Монтаж и эксплуатация
Подготовку начинают с проверки конфигурации и места установки. После сборки систему проверяют под нагрузкой, соответствующей будущему режиму работы.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro AS-4041M-T2R. В спецификации альтернативного проекта ориентиром служат параметры: DDR2, ECC DDR2. Это исполнение полезно сравнить при комплектовании подсистемы памяти.
В качестве аналога рассмотрите Supermicro AS-1040C-8. Этот вариант рассматривают для проекта со следующими требованиями: 1U, высота: 1.7" (43mm). Такой вариант рассматривают для монтажного пространства соответствующего формата.
Развитие конфигурации удобнее планировать с резервом под рабочие данные. Для этого заранее определяют текущую потребность и предполагаемый рост задачи.
Комплектация
В спецификации поставки для AS-4040C-8R зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Для комплектования платформы используются SNK-P0013, MCP-290-00001-00, SC748. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики AS-4040C-8R
Идентификация
- Тип оборудования
- Серверные системы
Интерфейсы и расширение
- HyperTransport
- 1 HyperTransport слот для Pathscale communication device
- IDE
- Два ATA 133/100 EIDE каналы поддержка до четыре UDMA IDE устройства; Поддерживается UDMA Режим 5; Поддерживается PIO Режим 4; Поддерживается ATA 100 / 133
- Parallel порты
- 1 ECP / EPP parallel порт
- PCI-X
- 2 64-бит PCI-X 133/100MHz слоты; 2 64-бит PCI-X 100MHz слоты; Примечание: Четыре процессоры are требуется для correct PCI-X расширение слот operation
- SCSI
- Два-Channel Ultra320 SCSI; Adaptec AIC-7902 Контроллер
- ZCR
- Поддерживается Supermicro Все-In-One Zero Channel RAID плата (опционально) или; RAID 0, 1, 10, JBOD
- Видеовыход VGA
- 1 VGA порт
- Графическая подсистема
- ATI Rage XL 8MB
- Интерфейсы SATA
- nVidia nForce Pro 2200 SATA 3.0Gbps Контроллер; 4 SATA Порты; nVidia RAID 2.0; SATA RAID 0, 1, 0+1 поддержка; Встроенный SATA 3.0Gbps Контроллер; Четыре Последовательный ATA Разъёмы; Четыре SATA hard накопители поддерживается
- Клавиатура и мышь
- PS/2 клавиатура и мышь порты
- Контроллер Super I/O
- Winbond 83627HF-AW
- Порты USB
- FUCI; до 4 USB Порты 2.0 Соответствует, 1.1 Совместимый; 2 задний порты; 1 внутренний разъём для 2 порты
- Последовательный порты
- 1 Быстрый UART 16550 последовательный порт; 1 Разъём
- Сетевые контроллеры
- Два Intel 82546GB Ethernet Controllers; Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход
- Сетевые порты LAN
- 2 RJ45 LAN порты
- Слоты PCIe
- 2 PCI-e x8 слоты (один с использованием x16 слот)
- Тактовый генератор
- CK804
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; (Опционально: AOC-IPMI20-E) Плата not в комплекте
Конструкция и монтаж
- Артикул
- AS-4040C-8R
- Бренд
- Supermicro
- Высота
- 7.0" (178mm)
- Глубина
- 29.4" (746mm)
- Доступный Colors
- Бежевый, Чёрный
- Индикаторы
- Питание LED; Жёсткий накопитель активность LED; 2x Сеть активность Индикаторы; Система Перегрев / Вентилятор Отказ LED; Отказ питания LED
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка
- Масса брутто
- 65.5 lbs (29.71kg)
- Модель
- AS-4040C-8R
- Модель шасси
- SC748S-R1000
- Назначение изделия
- Служит аппаратной платформой для вычислительных сервисов и обработки данных
- Объединительная плата SCSI
- U320 SCSI Жёсткий накопитель Объединительная плата
- Порты
- 2x USB Порты
- Форм-фактор
- Tower / 4U Rackmountable; Опционально Стоечный Kit (MCP-290-00001-00)
- Ширина
- 17.8" (452mm)
Оперативная память
- Контроль ошибок памяти
- Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки; (с использованием ECC память)
- Напряжение памяти
- 2.5 V только
- Объём памяти
- Четыре 184-pin DIMM разъёмы на процессор память bank; Четыре память banks для 4 процессоры (Четыре).; Поддерживается до 32 GB DDR 400 MHz память или; Поддерживается до 64 GB DDR 333/266 MHz память; Поддерживается до 64 GB регистровая ECC DDR для 4-way option; Поддерживается до 128 GB память для 8-way option только; Один или Два (рекомендуется) канал поддержка памяти; Рекомендуется равномерное заполнение соседних банков памяти
- Объёмы модулей DIMM
- 256 MB, 512 MB, 1GB, 2GB, 4GB**
- Тип памяти
- DDR 400/333/266MHz buffered (регистровая) ECC SDRAM 72-бит, 184-pin позолоченные контакты модули DIMM
Питание и охлаждение
- Блок питания: Блоки питания
- 1000W AC-DC высокий-efficiency блок питания w/ PFC + PDB
- Блок питания: Входное напряжение AC
- 100 - 240V, 50 - 60Hz, 15 - 7Amp
- Блок питания: Дежурная линия +5V
- 4 Amp
- Блок питания: Линия +12V
- 83 Amp
- Блок питания: С Питание Distributor
- +5V: 20 Amp; +3.3V: 20 Amp; -12V: 0.6 Amp
- Вентиляторы
- 3x 5000 RPM с горячей заменой Охлаждение Вентиляторы; 3x 5000 RPM с горячей заменой Задний Вытяжной вентилятор
- Дополнительные функции
- Разъём контроля вскрытия корпуса
- Индикаторы
- Индикатор перегрева
- Контроль вентиляторов
- Всего до 8-вентилятор состояние; 3-pin вентилятор скорость управление или; 4-pin Широтно-импульсная модуляция (PWM) вентилятор разъём
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда
- Процессоры и сокет
- Контроль напряжения ядер CPU, +3.3V, +5V, ±12V & +3.3V Дежурный режим, +5V Дежурный режим, HyperTransport напряжение 1.2V, память напряжение 2.5V, DDR termination 1.25V, чипсет напряжение 1.8V; до 8 вентилятор состояние; Поддерживается Управление системой Утилита
Подсистема хранения
- Peripheral отсек(s)
- 3x 5.25" Peripheral Отсеки для накопителей
- горячая замена
- 5 x 3.5" SCA Ultra320/160 горячая замена накопители
Процессорная подсистема
- Процессоры и сокет
- Четыре 940-pin ZIF Разъёмы; Поддерживается четыре Два-Core AMD Opteron? 800 серия процессоры; HyperTransport Соединение (1000MHz); 8-way option has 2 HyperTransports с использованием PCI-e, extra I/O или Pathscale communication device; Только Четыре-процессор Configurations Рекомендуется; VRM x4
- Чипсет
- nVidia nForce Pro 2200 (CK804); AMD 8132 PCI-X Tunnel
Управление и совместимость
- Системная плата
- Super H8QC8
- Тип BIOS
- 8Mb Flash EEPROM с AMI® BIOS; SST49LF080A
- Функции BIOS
- Plug and Play (PnP); PCI 2.2; DMI 2.3; ACPI 2.0; BIOS Rescue Hot Keys; USB Клавиатура Поддержка; SMBIOS 2.3
