Артикул: AS-4021M-T2R+
В наличии

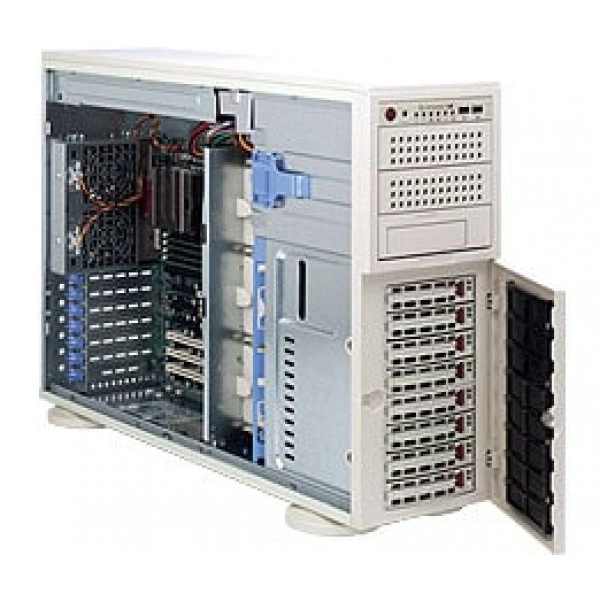

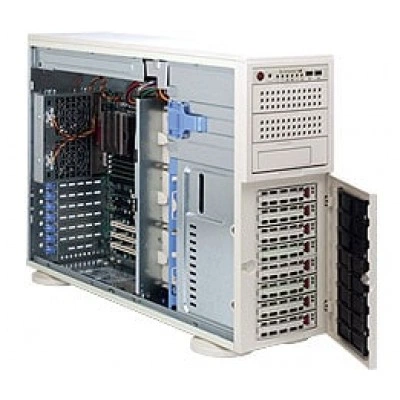

Сервер Supermicro AS-4021M-T2R+ 4U/Tower, DDR2, ECC DDR2
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание сервера Supermicro AS-4021M-T2R+
Supermicro AS-4021M-T2R+ - сервер. Изделие служит аппаратной платформой для вычислительных сервисов и обработки данных.
Назначение конфигурации определяют по характеру нагрузки и требуемым интерфейсам. Процессоры, память, накопители и дополнительные платы подбирают как единую систему.
Системная плата - Super H8DME-2.
Процессоры и сокет - Два 1207-pin сокет F; Поддерживается до два Шесть-Core AMD Opteron? 2000 серия (сокет F) процессоры; Два-core Поддержка; HT3.0 Соединение поддержка.
Чипсет - nVidia MCP55 Pro; NEC uPD720400.
Объём памяти - 16x 240-pin DIMM разъёмы поддержка до; 128GB DDR2 800/667/533/400 SDRAM *; For Один CPU: Память требуется be заполнены в CPU1 модули DIMM только; For Два Процессоры: Рекомендуется равномерное заполнение соседних банков памяти; Два канал память bus.
Тип памяти - DDR2 800/667/533/400 MHz Reg. ECC SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM.
Схему портов удобнее подготовить до установки оборудования. Это упрощает подключение узлов и последующее сопровождение сети.
При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.
При подборе фиксируют точное исполнение AS-4021M-T2R+. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.
Функциональные возможности
Полезная производительность складывается из работы вычислительной, дисковой и сетевой подсистем. Для устойчивой эксплуатации важен баланс между этими ресурсами.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
Накопители планируют вместе с контроллером и внутренними кабелями. Это помогает подготовить согласованную схему хранения без лишних переходников.
Технические особенности
- Системная плата: Super H8DME-2
- Процессоры и сокет: Два 1207-pin сокет F; Поддерживается до два Шесть-Core AMD Opteron? 2000 серия (сокет F) процессоры; Два-core Поддержка; HT3.0 Соединение поддержка
- Чипсет: nVidia MCP55 Pro; NEC uPD720400
- Объём памяти: 16x 240-pin DIMM разъёмы поддержка до; 128GB DDR2 800/667/533/400 SDRAM *; For Один CPU: Память требуется be заполнены в CPU1 модули DIMM только; For Два Процессоры: Рекомендуется равномерное заполнение соседних банков памяти; Два канал память bus
- Тип памяти: DDR2 800/667/533/400 MHz Reg. ECC SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
- Ширина: 17.2" (437mm)
- Высота: 7.0" (178mm)
- Доступный Colors: Бежевый, Чёрный
- Интерфейсы SATA: nVidia MCP55 Pro SATA2 3.0Gbps Контроллер; 6 SATA Порты; nVidia RAID 2.0; SATA RAID 0, 1, 0+1, 5, JBOD Поддержка; 6 SATA2 порты
- Сетевые порты LAN: 2 RJ45 LAN порты
- Контроль вентиляторов: Всего до 8-вентилятор состояние тахометр мониторинг; до восемь 4-pin вентилятор разъёмы; Состояние контроль для скорость управление; Stauts контроль для on/off управление; Низкий шум вентилятор скорость управление; Широтно-импульсная модуляция (PWM) вентилятор разъёмы
- Интерфейс дисковода: 1 Дисковод порт; 1.44 MB поддержка
- Артикул: AS-4021M-T2R+
- Тип BIOS: 8Mb Flash EEPROM с AMI® BIOS
- Тип оборудования: Серверные системы
- Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных
Применение
Супермикро AS-4021M-T2R+ подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
На испытательном стенде изделие проверяют с целевыми подключениями. Такая подготовка помогает оценить интеграцию до основной сборки.
При масштабировании вычислений оценивают ограничения всей конфигурации. Выбор оборудования связывают с архитектурой целевой задачи.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro 800W PWS-801-1R, Supermicro CBL-0061L. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Конструкция
Конструкция объединяет шасси, вычислительные компоненты и внутренние подключения. При выборе исполнения учитывают доступ для обслуживания и размещение оборудования.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
Для нескольких приложений учитывают суммарную потребность в оперативной памяти. Распределение ресурсов проверяют в типичном рабочем сценарии.
Монтаж и эксплуатация
Подготовку начинают с проверки конфигурации и места установки. После сборки систему проверяют под нагрузкой, соответствующей будущему режиму работы.
При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.
Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro AS-4041M-82R. В спецификации альтернативного проекта ориентиром служат параметры: до 1000W, 4U/Tower. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro AS-4041M-T2R. Для сопоставления аппаратных возможностей можно рассмотреть вариант: 4U/Tower, до 1000W. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Для обновления ПО подготавливают процедуру проверки результата. После завершения контролируют доступность оборудования и целевых функций.
Комплектация
Комплектование позиции AS-4021M-T2R+ удобно проверить по перечню компонентов вашей системы до оформления заказа. Для комплектования платформы используются CSE-PT26, SC748. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики AS-4021M-T2R+
Идентификация
- Тип оборудования
- Серверные системы
Интерфейсы и расширение
- IDE
- Один EIDE канал поддержка до два UDMA IDE устройства; Поддерживается UDMA Режим 5; Поддерживается PIO Режим 4; Поддерживается ATA 100/133
- PCI-X
- 2 64-бит 133/100MHz PCI-X (3.3V) слоты; 2 64-бит 100MHz PCI-X (3.3V) слот
- Видеовыход VGA
- ATI ES1000 Graphics Контроллер; 1 VGA порт
- Интерфейс дисковода
- 1 Дисковод порт; 1.44 MB поддержка
- Интерфейсы SATA
- nVidia MCP55 Pro SATA2 3.0Gbps Контроллер; 6 SATA Порты; nVidia RAID 2.0; SATA RAID 0, 1, 0+1, 5, JBOD Поддержка; 6 SATA2 порты
- Клавиатура и мышь
- PS/2 клавиатура и мышь порты
- Контроллер Super I/O
- Winbond 83627HF
- Порты USB
- FUCI; до 6 USB Порты 2.0 Соответствует, 1.1 Совместимый; 2 Задний Порты; 4 Внутренний Headers
- Последовательный порты
- 1 Быстрый UART 16550 последовательный порт; 1 последовательный порт разъём
- Сетевые контроллеры
- nVidia MCP55 Pro Чипсет Два-порт LAN / Ethernet Контроллер; Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход
- Сетевые порты LAN
- 2 RJ45 LAN порты
- Слоты PCIe
- 2 x8 PCI-e слоты
- Удалённое управление IPMI
- Интеллектуальный Платформа Управление Интерфейс v.2.0, Низкопрофильное исполнение; (Опционально: AOC-SIMLC R 3.00); (Опционально: AOC-SIM1U+ R 3.00); RMM (Удалённое управление Модуль); (Плата not в комплекте); IPMI 2.0 расширение слот
Конструкция и монтаж
- Артикул
- AS-4021M-T2R+
- Бренд
- Supermicro
- Высота
- 7.0" (178mm)
- Глубина
- 25.5" (648mm)
- Доступный Colors
- Бежевый, Чёрный
- Индикаторы
- Питание LED; Жёсткий накопитель активность LED; 2x Сеть активность Индикаторы; Система Индикатор перегрева; Отказ питания LED
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка
- Модель
- AS-4021M-T2R+
- Модель шасси
- SC745TQ-R800
- Назначение изделия
- Служит аппаратной платформой для вычислительных сервисов и обработки данных
- Объединительная плата SATA
- SATA Жёсткий накопитель Объединительная плата
- Порты
- 2x USB Порты
- Форм-фактор
- Tower / 4U Rackmountable; Опционально Стоечный Kit (CSE-PT26)
- Ширина
- 17.2" (437mm)
Оперативная память
- Напряжение памяти
- 1.8V только
- Объём памяти
- 16x 240-pin DIMM разъёмы поддержка до; 128GB DDR2 800/667/533/400 SDRAM *; For Один CPU: Память требуется be заполнены в CPU1 модули DIMM только; For Два Процессоры: Рекомендуется равномерное заполнение соседних банков памяти; Два канал память bus
- Объёмы модулей DIMM
- 256 MB, 512 MB, 1GB, 2GB, 4GB, 8GB
- Тип памяти
- DDR2 800/667/533/400 MHz Reg. ECC SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
Питание и охлаждение
- Блок питания и Distributor
- 800W (1 + 1) Резервируемое AC-DC высокий-efficiency блок питания w/ PFC
- Вентиляторы
- 3x 5000 RPM с горячей заменой Охлаждение Вентиляторы; 2x 5000 RPM с горячей заменой Задний Вытяжной вентилятор
- Воздушные кожухи
- 1x Воздушный кожух
- Входное напряжение AC
- 100 - 240V, 50-60Hz, 10-4 Amp
- Дежурная линия +5V
- 4 Amp
- Дополнительные функции
- Контроль вскрытия корпуса; Разъём контроля вскрытия корпуса
- Индикаторы
- CPU / Система Индикатор перегрева; Suspend-State Индикатор LED; +5V Дежурный режим Оповещение LED
- Контроль вентиляторов
- Всего до 8-вентилятор состояние тахометр мониторинг; до восемь 4-pin вентилятор разъёмы; Состояние контроль для скорость управление; Stauts контроль для on/off управление; Низкий шум вентилятор скорость управление; Широтно-импульсная модуляция (PWM) вентилятор разъёмы
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда; CPU Тепловая защита Поддержка; Тепловой Управление для 8x Вентилятор Разъёмы; I2C Температура Измерение Логика
- Линия +12V
- 66 Amp
- Процессоры и сокет
- Контроль напряжения ядер CPU, +1.5V, +3.3V, +5V, ±12V, 5V Дежурный режим, HyperTransport Соединение напряжение 1.2V, память напряжение 1.8V, VBAT; CPU 4-Фаза-коммутация напряжение reulator
- С Питание Distributor
- +5V: 30 Amp; +3.3V: 24 Amp; -12V: 0.6 Amp
Подсистема хранения
- Peripheral отсек(s)
- 2x 5.25" Peripheral дисковый отсек; 1x 5.25" отсек For Дисковод накопитель
- горячая замена
- 8 x 3.5" горячая замена (SAS / SATA) Отсеки для накопителей
Процессорная подсистема
- Процессоры и сокет
- Два 1207-pin сокет F; Поддерживается до два Шесть-Core AMD Opteron? 2000 серия (сокет F) процессоры; Два-core Поддержка; HT3.0 Соединение поддержка
- Чипсет
- nVidia MCP55 Pro; NEC uPD720400
Управление и совместимость
- Системная плата
- Super H8DME-2
- Тип BIOS
- 8Mb Flash EEPROM с AMI® BIOS
- Функции BIOS
- Plug and Play (PnP); DMI 2.3; PCI 2.2; ACPI 2.0; BIOS Rescue Hot Keys; USB Клавиатура Поддержка; Аппаратные функции BIOS Virus Защита; SMBIOS 2.3
