Артикул: AS-4021M-32R
В наличии

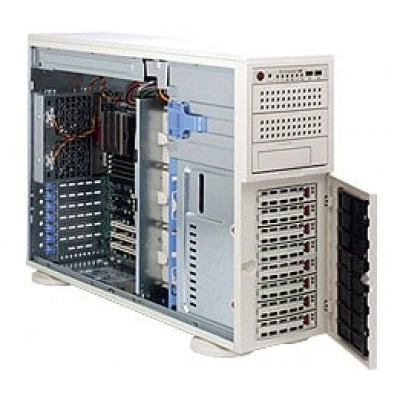

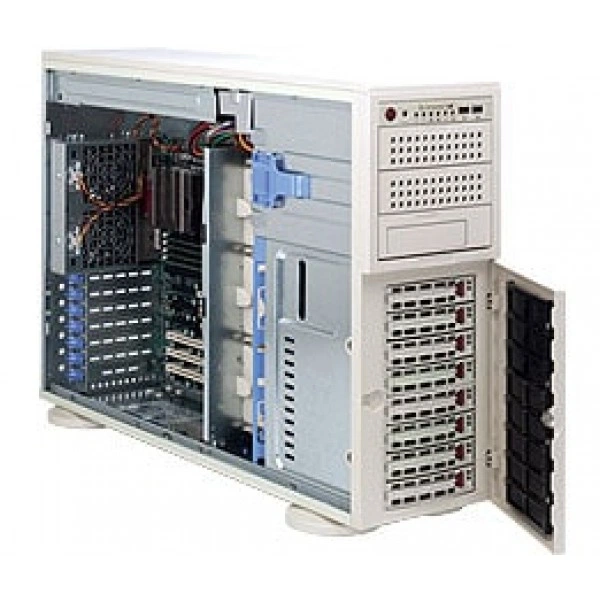

Сервер Supermicro AS-4021M-32R 4U/Tower, DDR2, ECC DDR2
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание сервера Supermicro AS-4021M-32R
Supermicro AS-4021M-32R - сервер. Изделие служит аппаратной платформой для вычислительных сервисов и обработки данных.
Назначение конфигурации определяют по характеру нагрузки и требуемым интерфейсам. Процессоры, память, накопители и дополнительные платы подбирают как единую систему.
Системная плата - Super H8DM3-2.
Процессоры и сокет - Два 1207-pin сокет F; Поддерживается до два Шесть-Core AMD Opteron? 2000 серия (сокет F) процессоры; HT3.0 Соединение поддержка.
Чипсет - nVidia MCP55 Pro; AMD 8132.
Объём памяти - 8x 240-pin DIMM разъёмы поддержка до; 64GB DDR2 800/667/533/400 MHz SDRAM; For Один CPU: Память требуется be заполнены в CPU1 модули DIMM только; For Два Процессоры: Рекомендуется равномерное заполнение соседних банков памяти; Два канал память bus.
Тип памяти - DDR2 800/667/533/400MHz Reg. ECC SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.
При подборе фиксируют точное исполнение AS-4021M-32R. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.
Функциональные возможности
Полезная производительность складывается из работы вычислительной, дисковой и сетевой подсистем. Для устойчивой эксплуатации важен баланс между этими ресурсами.
При комплектовании памяти сопоставляют обозначения модулей и требования системы. Проверку выполняют до окончательного размещения оборудования.
Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.
Технические особенности
- Системная плата: Super H8DM3-2
- Процессоры и сокет: Два 1207-pin сокет F; Поддерживается до два Шесть-Core AMD Opteron? 2000 серия (сокет F) процессоры; HT3.0 Соединение поддержка
- Чипсет: nVidia MCP55 Pro; AMD 8132
- Объём памяти: 8x 240-pin DIMM разъёмы поддержка до; 64GB DDR2 800/667/533/400 MHz SDRAM; For Один CPU: Память требуется be заполнены в CPU1 модули DIMM только; For Два Процессоры: Рекомендуется равномерное заполнение соседних банков памяти; Два канал память bus
- Тип памяти: DDR2 800/667/533/400MHz Reg. ECC SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
- Масса брутто: 70 lbs (31.8 kg)
- Артикул: AS-4021M-32R
- Блок питания и Distributor: 800W (1 + 1) Резервируемое AC-DC высокий-efficiency блок питания w/ PFC
- Процессоры и сокет: Контроль напряжения ядер CPU, +3.3V, +5V, +12V, 5V Дежурный режим, VBAT; CPU 4-Фаза-коммутация напряжение reulator
- Воздушные кожухи: 1x Воздушный кожух
- Клавиатура и мышь: PS/2 клавиатура и мышь порты
- Кнопки: Питание On/Off кнопка; Система Сброс кнопка
- горячая замена: 8x 3.5 " горячая замена Отсеки для накопителей
- Функции BIOS: Plug and Play (PnP); DMI 2.3; PCI 2.2; ACPI 2.0; USB Клавиатура Поддержка; SMBIOS 2.3
- Тип оборудования: Серверные системы
- Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных
Применение
Супермикро AS-4021M-32R подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для проекта с несколькими узлами полезно унифицировать спецификации. При этом точную модификацию каждого изделия фиксируют отдельно.
При отработке прикладного решения сравнивают несколько согласованных конфигураций. Выбор выполняют по результатам целевого тестирования.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro 800W PWS-801-1R, Supermicro AOC-SIMLP-3. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Конструкция
Конструкция объединяет шасси, вычислительные компоненты и внутренние подключения. При выборе исполнения учитывают доступ для обслуживания и размещение оборудования.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Состав системы и схему питания рассматривают совместно. Это помогает подготовить конфигурацию без необоснованных предположений о запасе мощности.
Монтаж и эксплуатация
Подготовку начинают с проверки конфигурации и места установки. После сборки систему проверяют под нагрузкой, соответствующей будущему режиму работы.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
Длину соединения выбирают по фактическому маршруту кабеля. Свободный участок размещают с учётом обслуживания оборудования.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro AS-4041M-82R. При подборе для другой конфигурации полезно проверить такое исполнение: до 1000W, 4U/Tower. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro AS-2021M-32RV. В спецификации альтернативного проекта ориентиром служат параметры: 2U, до 700W. Такой вариант рассматривают для монтажного пространства соответствующего формата.
При выборе CPU учитывают аппаратную совместимость и тепловой режим. Настройку вычислительной платформы проверяют на нагрузке, близкой к рабочей.
Комплектация
В заявке на AS-4021M-32R укажите нужный состав поставки и принадлежности, связанные с местом установки. Для комплектования платформы используются AOC-SIMLP-B, AOC-SIMLP-3, CSE-PT26, SC745. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики AS-4021M-32R
Идентификация
- Тип оборудования
- Серверные системы
Интерфейсы и расширение
- IDE
- Один EIDE канал поддержка до два UDMA IDE устройства; Поддерживается UDMA Режим 5; Поддерживается PIO Режим 4; Поддерживается ATA 100/133
- PCI-X
- 1 64-бит 133MHz PCI-X (3.3V) слоты; 2 64-бит 133/100MHz PCI-X (3.3V) слоты
- Видеовыход VGA
- ATI ES1000 Graphics Контроллер; 1 VGA порт
- Интерфейс дисковода
- 1 Дисковод порт; 1.44 MB поддержка
- Интерфейсы SAS
- 8-Порт LSI 1068E SAS Контроллер *; SAS RAID 0, 1, 10, JBOD Поддержка; 8 SAS порты
- Интерфейсы SATA
- nVidia MCP55 Pro SATA2 3.0Gbps Контроллер; 6 SATA2 Порты; nVidia RAID 2.0; SATA RAID 0, 1, 0+1, 5 JBOD Поддержка; 6 SATA2 порты
- Клавиатура и мышь
- PS/2 клавиатура и мышь порты
- Контроллер Super I/O
- Winbond 83627HF
- Порты USB
- до 6 USB Порты 2.0 Соответствует, 1.1 Совместимый; 2 Задний Порты; 4 Внутренний Headers
- Последовательный порты
- 1 Быстрый UART 16550 последовательный порт; 1 последовательный порт разъём
- Сетевые контроллеры
- nVidia MCP55 Pro Чипсет Два-порт LAN / Ethernet Контроллер; Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход
- Сетевые порты LAN
- 2 RJ45 LAN порты
- Слоты PCIe
- 2 x8 PCI-e слоты; 1 x4 PCI-e (в a x8 физический слот); 1 SEPC (Supermicro extended Питание Разъём) слот для 2U активный райзер платы с a питание extension (i.e. CSE-RR2UE-AX)
- Удалённое управление IPMI
- Интеллектуальный Платформа Управление Интерфейс v.2.0, Низкопрофильное исполнение; RMM (Удалённое управление Модуль); (Опционально: AOC-SIMLP-B(+) R 3.00); (Опционально: AOC-SIMLP-3(+) R 3.00) с 3rd LAN поддержка; (Плата not в комплекте); IPMI 2.0 расширение слот
Конструкция и монтаж
- Артикул
- AS-4021M-32R
- Бренд
- Supermicro
- Высота
- 7.0" (178mm)
- Глубина
- 25.5" (648mm)
- Дисковая объединительная плата
- 1x SAS / SATA Жёсткий накопитель Объединительная плата w/ SES2 Блейд-корзина Управление
- Доступный Colors
- Бежевый, Чёрный
- Индикаторы
- Питание LED; Жёсткий накопитель активность LED; 2x Сеть активность Индикаторы; Система Индикатор перегрева; Отказ питания LED
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка
- Масса брутто
- 70 lbs (31.8 kg)
- Модель
- AS-4021M-32R
- Модель шасси
- SC745TQ-R800
- Назначение изделия
- Служит аппаратной платформой для вычислительных сервисов и обработки данных
- Порты
- 2x USB Порты
- Форм-фактор
- Tower / 4U Rackmountable; Опционально Стоечный Kit (CSE-PT26)
- Ширина
- 17.2" (437mm)
Оперативная память
- Напряжение памяти
- 1.8V только
- Объём памяти
- 8x 240-pin DIMM разъёмы поддержка до; 64GB DDR2 800/667/533/400 MHz SDRAM; For Один CPU: Память требуется be заполнены в CPU1 модули DIMM только; For Два Процессоры: Рекомендуется равномерное заполнение соседних банков памяти; Два канал память bus
- Объёмы модулей DIMM
- 256 MB, 512 MB, 1GB, 2GB, 4GB, 8GB
- Тип памяти
- DDR2 800/667/533/400MHz Reg. ECC SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
Питание и охлаждение
- Блок питания и Distributor
- 800W (1 + 1) Резервируемое AC-DC высокий-efficiency блок питания w/ PFC
- Вентиляторы
- 3x 5000 RPM с горячей заменой Охлаждение Вентиляторы; 2x 5000 RPM с горячей заменой Задний Вытяжной вентилятор
- Воздушные кожухи
- 1x Воздушный кожух
- Входное напряжение AC
- 100 - 240V, 50-60Hz, 10-4 Amp
- Дежурная линия +5V
- 4 Amp
- Дополнительные функции
- Контроль вскрытия корпуса; Разъём контроля вскрытия корпуса; Chipkill Поддержка
- Индикаторы
- CPU / Система Индикатор перегрева; +5V Дежурный режим Оповещение LED
- Контроль вентиляторов
- Всего до 8-вентилятор состояние тахометр мониторинг; до шесть 3-pin и два 4-pin вентилятор разъёмы; Состояние контроль для скорость управление; 3-pin вентилятор поддержка; Низкий шум вентилятор скорость управление; Широтно-импульсная модуляция (PWM) вентилятор разъёмы
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда; CPU Тепловая защита Поддержка; I2C Температура Измерение Логика
- Линия +12V
- 66 Amp
- Процессоры и сокет
- Контроль напряжения ядер CPU, +3.3V, +5V, +12V, 5V Дежурный режим, VBAT; CPU 4-Фаза-коммутация напряжение reulator
- С Питание Distributor
- +5V: 30 Amp; +3.3V: 24 Amp; -12V: 0.6 Amp
Подсистема хранения
- Peripheral отсек(s)
- 3x 5.25" Peripheral Отсеки для накопителей
- горячая замена
- 8x 3.5 " горячая замена Отсеки для накопителей
Процессорная подсистема
- Процессоры и сокет
- Два 1207-pin сокет F; Поддерживается до два Шесть-Core AMD Opteron? 2000 серия (сокет F) процессоры; HT3.0 Соединение поддержка
- Чипсет
- nVidia MCP55 Pro; AMD 8132
Управление и совместимость
- Системная плата
- Super H8DM3-2
- Тип BIOS
- 8Mb Flash EEPROM с AMI® BIOS
- Функции BIOS
- Plug and Play (PnP); DMI 2.3; PCI 2.2; ACPI 2.0; USB Клавиатура Поддержка; SMBIOS 2.3
