Артикул: AS-2123BT-HTR
В наличии

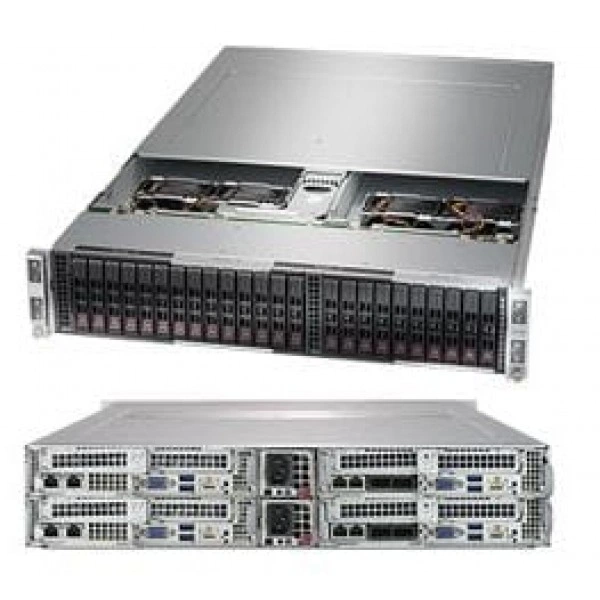

Сервер Supermicro AS-2123BT-HTR 2U, SP3, ECC DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание сервера Supermicro AS-2123BT-HTR
Supermicro AS-2123BT-HTR - сервер. Изделие служит аппаратной платформой для вычислительных сервисов и обработки данных.
Назначение конфигурации определяют по характеру нагрузки и требуемым интерфейсам. Процессоры, память, накопители и дополнительные платы подбирают как единую систему.
Материнская плата (на узел) на узел - Super H11DST-B.
Процессоры и сокет на узел - Два AMD EPYC™ 7001/7002* серия процессоры; (* Плата ревизия 2.x требуется); сокет SP3; Поддерживается CPU TDP 200W / cTDP до 200W**.
Количество ядер на узел - до 32 ядра (Плата ревизия 1.x + 7001 процессоры); до 64 ядра (Плата ревизия 2.x + 7002 процессоры).
Тип памяти на узел - DDR4 2666 MHz регистровая ECC, 288-pin позолоченные контакты модули DIMM (7001 процессоры); DDR4 3200 MHz регистровая ECC, 288-pin позолоченные контакты модули DIMM (Плата ревизия 2.x требуется + 7002 процессоры).
Память Sizes на узел - 8GB, 16GB, 32GB, 64GB, 128GB, 256GB*; (* Плата ревизия 2.x требуется + 7002 процессоры).
Перед вводом в работу проверяют питание на месте установки. Затем сопоставляют его с параметрами выбранного оборудования.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
При подборе фиксируют точное исполнение AS-2123BT-HTR. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.
Функциональные возможности
Полезная производительность складывается из работы вычислительной, дисковой и сетевой подсистем. Для устойчивой эксплуатации важен баланс между этими ресурсами.
Режим работы памяти зависит от сочетания платформы и установленных модулей. Поэтому параметры выбранного набора проверяют как единую конфигурацию.
Энергопотребление оценивают в характерном рабочем сценарии. При расчёте конфигурации учитывают изменение нагрузки во время эксплуатации.
Технические особенности
- Материнская плата (на узел) на узел: Super H11DST-B
- Процессоры и сокет на узел: Два AMD EPYC™ 7001/7002* серия процессоры; (* Плата ревизия 2.x требуется); сокет SP3; Поддерживается CPU TDP 200W / cTDP до 200W**
- Количество ядер на узел: до 32 ядра (Плата ревизия 1.x + 7001 процессоры); до 64 ядра (Плата ревизия 2.x + 7002 процессоры)
- Тип памяти на узел: DDR4 2666 MHz регистровая ECC, 288-pin позолоченные контакты модули DIMM (7001 процессоры); DDR4 3200 MHz регистровая ECC, 288-pin позолоченные контакты модули DIMM (Плата ревизия 2.x требуется + 7002 процессоры)
- Память Sizes на узел: 8GB, 16GB, 32GB, 64GB, 128GB, 256GB*; (* Плата ревизия 2.x требуется + 7002 процессоры)
- Сетевые интерфейсы на узел: 1 PCI-E 3.0 x16 SIOM LAN Сетевые подключения Слот для flexible сетевые подключения, see; SIOM; LAN опции поддержка matrix (Must bundle с при least один SIOM сеть плата)
- Удалённое управление IPMI на узел: Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка
- Поддержка DOM на узел: 1 SuperDOM (Disk on Module) порт
- Высота: 3.47" (88mm)
- Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных
- Блок питания: Блоки питания: 2200W Резервируемое Блоки питания с PMBus
- Блок питания: Габариты (W x H x L): 45 x 40 x 480 mm
- горячая замена на узел: 6 горячая замена 2.5" SATA3 отсеков для накопителей
- Глубина: 28.75" (730mm)
- Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных
Применение
Супермикро AS-2123BT-HTR подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В парке оборудования учитывают различия аппаратных исполнений. Совместимость деталей проверяют по конкретной системе.
В интеграционных проектах важно согласовать электрические и механические подключения. Выбранную конфигурацию проверяют до окончательного размещения.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro PWS-2K22A-1R, Supermicro RSC-P-6. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Конструкция
Конструкция объединяет шасси, вычислительные компоненты и внутренние подключения. При выборе исполнения учитывают доступ для обслуживания и размещение оборудования.
Для вычислительной части сначала определяют характер нагрузки. Затем сопоставляют требования приложения с доступной процессорной платформой.
Для силовых соединений сверяют назначение и допустимый режим работы. Схему питания согласуют до подключения системы.
Монтаж и эксплуатация
Подготовку начинают с проверки конфигурации и места установки. После сборки систему проверяют под нагрузкой, соответствующей будущему режиму работы.
Длину соединения выбирают по фактическому маршруту кабеля. Свободный участок размещают с учётом обслуживания оборудования.
Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro AS-2123BT-HNR. Этот вариант рассматривают для проекта со следующими требованиями: до 2600W, 2U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro AS-2124BT-HTR. В спецификации альтернативного проекта ориентиром служат параметры: 1GbE, 2U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.
Комплектация
В спецификации поставки для AS-2123BT-HTR зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Для комплектования платформы используются SFT-DCMS-Single, AOM-TPM-9655V, AOM-TPM-9665V. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики AS-2123BT-HTR
Интерфейсы и расширение
- Видеовыходы на узел
- ASPEED AST2500 BMC; 1 VGA порт
- Дополнительные интерфейсы на узел
- 1 COM порт (разъём); 1 TPM 2.0 разъём
- Поддержка DOM на узел
- 1 SuperDOM (Disk on Module) порт
- Подсистема хранения на узел
- SATA3 (6Gbps) через AMD EPYC
- Порты USB на узел
- 2 USB 3.0 порты (задний)
- Разъёмы M.2 на узел
- Интерфейс: 1 SATA/PCI-E 3.0 x4; Форм-фактор: 2280, 22110; Ключ: M-key
- Сетевые интерфейсы на узел
- 1 PCI-E 3.0 x16 SIOM LAN Сетевые подключения Слот для flexible сетевые подключения, see; SIOM; LAN опции поддержка matrix (Must bundle с при least один SIOM сеть плата)
- Сетевые порты LAN на узел
- Provided через SIOM (опционально); 1 RJ45 Выделенный IPMI LAN порт
- Слоты PCIe на узел
- 2 PCI-E 3.0 (x16) Низкопрофильное исполнение слоты; 1; SIOM; плата поддержка; (требуется bundle с сеть плата)
- Удалённое управление IPMI на узел
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка
- Чипсет на узел
- Система on Микросхема
Конструкция и монтаж
- Артикул
- AS-2123BT-HTR
- Бренд
- Supermicro
- Высота
- 3.47" (88mm)
- Глубина
- 28.75" (730mm)
- Доступный Colors
- Чёрный
- Индикаторы на узел
- Питание состояние LED; HDD активность LED; Сеть активность Индикаторы; Universal Информация (UID) LED
- Кнопки на узел
- Питание On/Off кнопка; UID кнопка
- Масса
- Масса брутто: 85 lbs (38.6 kg); Масса нетто: 54.5 lbs (24.7 kg)
- Масса упаковки
- 24.33" (618mm) H x 9.57" (243mm) W x 45.08" (1145mm) D
- Модель
- AS-2123BT-HTR
- Модель шасси
- CSE-217BHQ+-R2K22BP2
- Назначение изделия
- Служит аппаратной платформой для вычислительных сервисов и обработки данных
- Тип оборудования
- Серверные системы
- Форм-фактор
- 2U Стоечный
- Ширина
- 17.68" (449mm)
Оперативная память
- Количество слотов DIMM на узел
- 16 слотов DIMM; Поддерживается до 2TB регистровая ECC DDR4 2666MHz SDRAM (7001 процессоры); Поддерживается до 4TB регистровая ECC DDR4 3200MHz SDRAM (Плата ревизия 2.x требуется + 7002 процессоры); 8-канал память bus; For Два Процессоры: Рекомендуется равномерное заполнение соседних банков памяти
- Контроль ошибок памяти на узел
- Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти на узел
- 1.2V
- Память Sizes на узел
- 8GB, 16GB, 32GB, 64GB, 128GB, 256GB*; (* Плата ревизия 2.x требуется + 7002 процессоры)
- Тип памяти на узел
- DDR4 2666 MHz регистровая ECC, 288-pin позолоченные контакты модули DIMM (7001 процессоры); DDR4 3200 MHz регистровая ECC, 288-pin позолоченные контакты модули DIMM (Плата ревизия 2.x требуется + 7002 процессоры)
Питание и охлаждение
- Блок питания: Блоки питания
- 2200W Резервируемое Блоки питания с PMBus
- Блок питания: Всего Выход Питание
- 1200W/1800W/1980W/2090/2200W
- Блок питания: Вход
- 1200W: 100-127Vac / 50-60Hz; 1800W: 200-220Vac / 50-60Hz; 1980W: 220-230Vac / 50-60Hz; 2090W: 230-240Vac / 50-60Hz; 2090W: 180-220Vac (для UL/cUL только); 2200W: 220-240Vac (для UL/cUL только); 2090W: 230-240Vdc (для CCC только)
- Блок питания: Габариты (W x H x L)
- 45 x 40 x 480 mm
- Блок питания: Линия +12V
- Максимум: 100A / Минимум: 0A (100-127Vac); Максимум: 150A / Минимум: 0A (200-220Vac); Максимум: 165A / Минимум: 0A (220-230Vac); Максимум: 174.17A / Минимум: 0A (230-240Vac); Максимум: 174.17A / Минимум: 0A (180-220Vac, UL/cUL только); Максимум: 183.33A / Минимум: 0A (220-240Vac, UL/cUL только); Максимум: 174.17A / Минимум: 0A (230-240Vdc, CCC только)
- Блок питания: Линия 12Vsb
- Максимум: 2.1A / Минимум: 0A
- Блок питания: Сертификация
- Titanium Level; [ Проверка Отчёт ]
- Блок питания: Тип выходного подключения
- Gold Контактная площадка
- Вентиляторы
- 4 Heavy нагрузка 8cm PWM вентиляторы
Подсистема хранения
- горячая замена на узел
- 6 горячая замена 2.5" SATA3 отсеков для накопителей
Процессорная подсистема
- Количество ядер на узел
- до 32 ядра (Плата ревизия 1.x + 7001 процессоры); до 64 ядра (Плата ревизия 2.x + 7002 процессоры)
- Процессоры и сокет на узел
- Два AMD EPYC™ 7001/7002* серия процессоры; (* Плата ревизия 2.x требуется); сокет SP3; Поддерживается CPU TDP 200W / cTDP до 200W**
Управление и совместимость
- Материнская плата (на узел) на узел
- Super H11DST-B
- Программные средства управления на узел
- IPMI 2.0; KVM с выделенный LAN; SSM, SUM; SuperDoctor® 5; Сторожевой таймер
- Тип BIOS на узел
- AMI 128Mb SPI Flash ROM
- Управление электропитанием на узел
- ACPI / APM Управление питанием
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; 10°C ~ 30°C (50°F ~ 86°F); * Поддержка рабочий above 30°C is доступно в certain система конфигурации.; При хранении Температура:; -40°C до 60°C (-40°F до 140°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
