Артикул: AS-2021M-T2R+V
В наличии

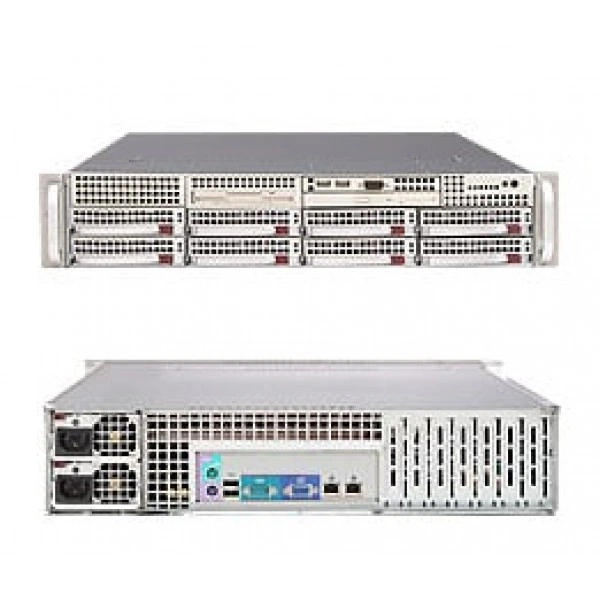

Сервер Supermicro AS-2021M-T2R+V 2U, DDR2, ECC DDR2
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание сервера Supermicro AS-2021M-T2R+V
Supermicro AS-2021M-T2R+V - сервер. Изделие служит аппаратной платформой для вычислительных сервисов и обработки данных.
Назначение конфигурации определяют по характеру нагрузки и требуемым интерфейсам. Процессоры, память, накопители и дополнительные платы подбирают как единую систему.
Системная плата - Super H8DME-2.
Процессоры и сокет - Два 1207-pin сокет F; Поддерживается до два Шесть-Core AMD Opteron? 2000 серия (сокет F) процессоры; HT3.0 Соединение поддержка.
Чипсет - nVidia MCP55 Pro; NEC uPD720400.
Объём памяти - 16x 240-pin DIMM разъёмы поддержка до; 128GB DDR2 800/667/533/400 SDRAM *; For Один CPU: Память требуется be заполнены в CPU1 модули DIMM только; For Два Процессоры: Рекомендуется равномерное заполнение соседних банков памяти; Два канал память bus.
Тип памяти - DDR2 800/667/533/400 MHz Reg. ECC SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM.
План электропитания включает подключение оборудования и порядок проверки. Контроль выполняют после завершения монтажа и настройки.
При плотной компоновке отдельно проверяют доступ воздуха к компонентам. Свободное монтажное место сопоставляют с выбранным способом теплоотвода.
При подборе фиксируют точное исполнение AS-2021M-T2R+V. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.
Функциональные возможности
Полезная производительность складывается из работы вычислительной, дисковой и сетевой подсистем. Для устойчивой эксплуатации важен баланс между этими ресурсами.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Перед вводом в работу проверяют питание на месте установки. Затем сопоставляют его с параметрами выбранного оборудования.
Технические особенности
- Системная плата: Super H8DME-2
- Процессоры и сокет: Два 1207-pin сокет F; Поддерживается до два Шесть-Core AMD Opteron? 2000 серия (сокет F) процессоры; HT3.0 Соединение поддержка
- Чипсет: nVidia MCP55 Pro; NEC uPD720400
- Объём памяти: 16x 240-pin DIMM разъёмы поддержка до; 128GB DDR2 800/667/533/400 SDRAM *; For Один CPU: Память требуется be заполнены в CPU1 модули DIMM только; For Два Процессоры: Рекомендуется равномерное заполнение соседних банков памяти; Два канал память bus
- Тип памяти: DDR2 800/667/533/400 MHz Reg. ECC SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
- Удалённое управление IPMI: Интеллектуальный Платформа Управление Интерфейс v.2.0, Низкопрофильное исполнение; (Опционально: AOC-SIMLC R 3.00); (Опционально: AOC-SIM1U+ R 3.00); RMM (Удалённое управление Модуль); (Плата not в комплекте)
- Слоты PCIe: 2 x8 PCI-e слоты
- Тип BIOS: 8Mb Flash EEPROM с AMI® BIOS
- горячая замена: 8 x 3.5" SATA горячая замена накопитель лотки; Поддерживается до 6x SATA hard накопители
- PCI-X: 2 64-бит 133/100MHz PCI-X (3.3V) слоты; 2 64-бит 100MHz PCI-X (3.3V) слот
- Контроллер Super I/O: Winbond 83627HF
- Модель: AS-2021M-T2R+V
- Интерфейс дисковода: 1 Дисковод порт; 1.44 MB поддержка
- Интерфейс дисковода: Slim 1.44MB Дисковод накопитель (Опционально)
- Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных
Применение
Супермикро AS-2021M-T2R+V подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При расширении площадки оценивают существующую компоновку. Новые узлы согласуют со схемами питания и соединений.
При эксплуатации группы узлов полезен единый порядок настройки. Проверку новых компонентов выполняют до включения в рабочую конфигурацию.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro 700W PWS-702A-1R, Supermicro AOC-SIM1U. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Конструкция
Конструкция объединяет шасси, вычислительные компоненты и внутренние подключения. При выборе исполнения учитывают доступ для обслуживания и размещение оборудования.
Если приложение чувствительно к времени отклика, проверяют поведение всей конфигурации. Само обозначение процессора не заменяет проверку целевого программного обеспечения.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Монтаж и эксплуатация
Подготовку начинают с проверки конфигурации и места установки. После сборки систему проверяют под нагрузкой, соответствующей будущему режиму работы.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro AS-2021M-UR+V. В спецификации альтернативного проекта ориентиром служат параметры: IPMI, 2U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SYS-6024H-I2. При подборе для другой конфигурации полезно проверить такое исполнение: до 550W, 2U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Электропитание рассчитывают по составу подключённого оборудования. При выборе источника проверяют входной режим и выходные параметры.
Комплектация
Для исполнения AS-2021M-T2R+V заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Для комплектования платформы используются AOC-SIMLC, AOC-SIM1U. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики AS-2021M-T2R+V
Интерфейсы и расширение
- IDE
- Один EIDE канал поддержка до два UDMA IDE устройства; Поддерживается UDMA Режим 5; Поддерживается PIO Режим 4; Поддерживается ATA 100/133
- PCI-X
- 2 64-бит 133/100MHz PCI-X (3.3V) слоты; 2 64-бит 100MHz PCI-X (3.3V) слот
- Видеовыход VGA
- ATI ES1000 Graphics Контроллер; 1 VGA порт
- Интерфейс дисковода
- 1 Дисковод порт; 1.44 MB поддержка
- Интерфейсы SATA
- nVidia MCP55 Pro SATA2 3.0Gbps Контроллер; 6 SATA Порты; nVidia RAID 2.0; SATA RAID 0, 1, 0+1, 5, JBOD Поддержка; 6 SATA2 порты
- Клавиатура и мышь
- PS/2 клавиатура и мышь порты
- Контроллер Super I/O
- Winbond 83627HF
- Порты USB
- FUCI; до 6 USB Порты 2.0 Соответствует, 1.1 Совместимый; 2 Задний Порты; 4 Внутренний Headers
- Последовательный порты
- 1 Быстрый UART 16550 последовательный порт; 1 последовательный порт разъём
- Сетевые контроллеры
- nVidia MCP55 Pro Чипсет Два-порт LAN / Ethernet Контроллер; Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход
- Сетевые порты LAN
- 2 RJ45 LAN порты
- Слоты PCIe
- 2 x8 PCI-e слоты
- Удалённое управление IPMI
- Интеллектуальный Платформа Управление Интерфейс v.2.0, Низкопрофильное исполнение; (Опционально: AOC-SIMLC R 3.00); (Опционально: AOC-SIM1U+ R 3.00); RMM (Удалённое управление Модуль); (Плата not в комплекте)
Конструкция и монтаж
- Артикул
- AS-2021M-T2R+V
- Бренд
- Supermicro
- Высота
- 3.5" (89mm)
- Глубина
- 25.5" (648mm)
- Доступный Colors
- Серебристый, Чёрный
- Индикаторы
- ? Питание LED; ? Жёсткий накопитель активность LED; ? 2x Сеть активность Индикаторы; ? Система Перегрев / Вентилятор Отказ LED; ? Питание fail LED
- Кнопки
- ? Питание On/Off кнопка; ? Система Сброс кнопка
- Масса брутто
- 55 lbs (24.9kg)
- Модель
- AS-2021M-T2R+V
- Модель шасси
- SC825TQ-R700LPV
- Назначение изделия
- Служит аппаратной платформой для вычислительных сервисов и обработки данных
- Объединительная плата SATA
- 1x 2U SATA объединительная плата с Блейд-корзина Управление (SGPIO)
- Порты
- 2x USB Порты + DB9 COM Порт
- Тип оборудования
- Серверные системы
- Форм-фактор
- 2U Стоечный
- Ширина
- 17.2" (437mm)
Оперативная память
- Напряжение памяти
- 1.8V только
- Объём памяти
- 16x 240-pin DIMM разъёмы поддержка до; 128GB DDR2 800/667/533/400 SDRAM *; For Один CPU: Память требуется be заполнены в CPU1 модули DIMM только; For Два Процессоры: Рекомендуется равномерное заполнение соседних банков памяти; Два канал память bus
- Объёмы модулей DIMM
- 256 MB, 512 MB, 1GB, 2GB, 4GB, 8GB **
- Тип памяти
- DDR2 800/667/533/400 MHz Reg. ECC SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
Питание и охлаждение
- Блок питания: AC Вход
- 100 - 240V, 60-50Hz, 10 - 4 Amp
- Блок питания: Блоки питания
- 700W AC-DC блок питания и питание distributor w/ PFC
- Блок питания: Дежурная линия +5V
- 4 Amp
- Блок питания: Линия +12V
- 57 Amp
- Блок питания: С Питание Distributor
- +5V: 24 Amp; +3.3V: 21 Amp; -12V: 0.6 Amp
- Вентиляторы
- 3x 80mm 6300 RPM вентиляторы
- Воздушный кожух
- 1x Воздушный кожух
- Дополнительные функции
- Контроль вскрытия корпуса; Разъём контроля вскрытия корпуса
- Индикаторы
- CPU / Система Индикатор перегрева; Suspend-State Индикатор LED; +5V Дежурный режим Оповещение LED
- Контроль вентиляторов
- Всего до 8-вентилятор состояние тахометр мониторинг; до восемь 4-pin вентилятор разъёмы; Состояние контроль для скорость управление; Stauts контроль для on/off управление; Низкий шум вентилятор скорость управление; Широтно-импульсная модуляция (PWM) вентилятор разъёмы
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда; CPU Тепловая защита Поддержка; Тепловой Управление для 8x Вентилятор Разъёмы; I2C Температура Измерение Логика
- Процессоры и сокет
- Контроль напряжения ядер CPU, +1.5V, +3.3V, +5V, ±12V, 5V Дежурный режим, HyperTransport Соединение напряжение 1.2V, память напряжение 1.8V, VBAT; CPU 4-Фаза-коммутация напряжение reulator
Подсистема хранения
- DVD-ROM
- Slim 8x DVD, 24x CD, DVD-ROM накопитель
- горячая замена
- 8 x 3.5" SATA горячая замена накопитель лотки; Поддерживается до 6x SATA hard накопители
- Интерфейс дисковода
- Slim 1.44MB Дисковод накопитель (Опционально)
Процессорная подсистема
- Процессоры и сокет
- Два 1207-pin сокет F; Поддерживается до два Шесть-Core AMD Opteron? 2000 серия (сокет F) процессоры; HT3.0 Соединение поддержка
- Чипсет
- nVidia MCP55 Pro; NEC uPD720400
Управление и совместимость
- Системная плата
- Super H8DME-2
- Тип BIOS
- 8Mb Flash EEPROM с AMI® BIOS
- Функции BIOS
- Plug and Play (PnP); DMI 2.3; PCI 2.2; ACPI 2.0; BIOS Rescue Hot Keys; USB Клавиатура Поддержка; Аппаратные функции BIOS Virus Защита; SMBIOS 2.3
Условия эксплуатации
- Условия эксплуатации
- Рабочая температура:; 10°C до 35°C (50°F до 95°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
