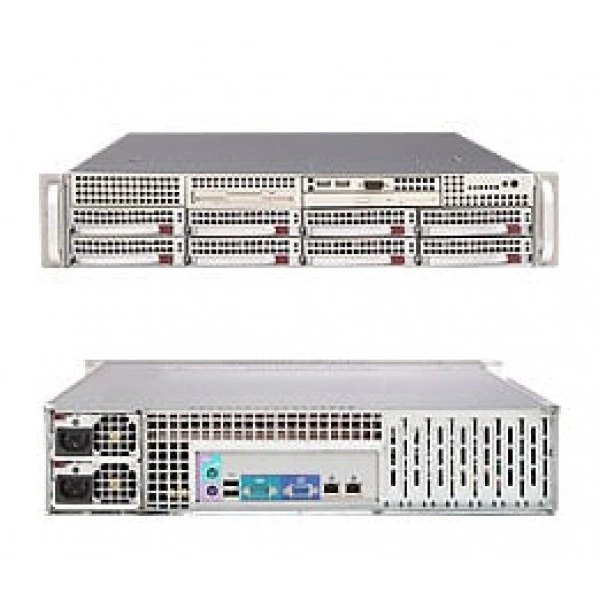

Сервер Supermicro AS-2021M-82R+V 2U, DDR2, ECC DDR2

Интерфейсы и расширение

IDE

Один EIDE канал поддержка до два UDMA IDE устройства; Поддерживается UDMA Режим 5; Поддерживается PIO Режим 4; Поддерживается ATA 100/133

PCI-X

2 64-бит 133/100MHz PCI-X (3.3V) слоты; 2 64-бит 100MHz PCI-X (3.3V) слот

SCSI

Adaptec AIC-7902W Контроллер; Два-Channel Ultra320 SCSI с Узел RAID; Узел RAID 0, 1, 10, JBOD

Видеовыход VGA

ATI ES1000 Graphics Контроллер; 1 VGA порт

Интерфейс дисковода

1 Дисковод порт; 1.44 MB поддержка

Клавиатура и мышь

PS/2 клавиатура и мышь порты

Контроллер Super I/O

Winbond 83627HF

Поддержка Zero Channel RAID

Поддержка Zero-Channel RAID; Опционально: (Плата not в комплекте)

Порты USB

FUCI; до 6 USB Порты 2.0 Соответствует, 1.1 Совместимый; 2 Задний Порты; 4 Внутренний Headers

Последовательный порты

1 Быстрый UART 16550 последовательный порт; 1 последовательный порт разъём

Сетевые контроллеры

nVidia MCP55 Pro Чипсет Два-порт LAN / Ethernet Контроллер; Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход

Сетевые порты LAN

2 RJ45 LAN порты

Слоты PCIe

2 x8 PCI-e слоты

Удалённое управление IPMI

Интеллектуальный Платформа Управление Интерфейс v.2.0, Низкопрофильное исполнение (Опционально: AOC-SIMLC(+) R 3.00); RMM (Удалённое управление Модуль); (Плата not в комплекте)

Конструкция и монтаж

Артикул

AS-2021M-82R+V

Бренд

Supermicro

Высота

3.5" (89mm)

Глубина

25.5" (648mm)

Доступный Colors

Серебристый, Чёрный

Индикаторы

? Питание LED; ? Жёсткий накопитель активность LED; ? 2x Сеть активность Индикаторы; ? Система Перегрев / Вентилятор Отказ LED; ? Питание fail LED

Кнопки

? Питание On/Off кнопка; ? Система Сброс кнопка

Масса брутто

55 lbs (24.9kg)

Модель

AS-2021M-82R+V

Модель шасси

SC825S2-R700LPV

Назначение изделия

Служит аппаратной платформой для вычислительных сервисов и обработки данных

Объединительная плата SCSI

1x 2U Два-Channel U320 SCSI объединительная плата

Порты

2x USB Порты + DB9 COM Порт

Тип оборудования

Серверные системы

Форм-фактор

2U Стоечный

Ширина

17.2" (437mm)

Оперативная память

Напряжение памяти

1.8V только

Объём памяти

16x 240-pin DIMM разъёмы поддержка до; 128GB DDR2 800/667/533/400 SDRAM *; For Один CPU: Память требуется be заполнены в CPU1 модули DIMM только; For Два Процессоры: Рекомендуется равномерное заполнение соседних банков памяти; Два канал память bus

Объёмы модулей DIMM

256 MB, 512 MB, 1GB, 2GB, 4GB, 8GB **

Тип памяти

DDR2 800/667/533/400 MHz Reg. ECC SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM

Питание и охлаждение

Блок питания: AC Вход

100 - 240V, 60-50Hz, 10 - 4 Amp

Блок питания: Блоки питания

700W AC-DC блок питания и питание distributor w/ PFC

Блок питания: Дежурная линия +5V

4 Amp

Блок питания: Линия +12V

57 Amp

Блок питания: С Питание Distributor

+5V: 24 Amp; +3.3V: 21 Amp; -12V: 0.6 Amp

Вентиляторы

3x 80mm 6300 RPM вентиляторы

Воздушный кожух

1x Воздушный кожух

Дополнительные функции

Контроль вскрытия корпуса; Разъём контроля вскрытия корпуса

Индикаторы

CPU / Система Индикатор перегрева; Suspend-State Индикатор LED; +5V Дежурный режим Оповещение LED

Контроль вентиляторов

Всего до 8-вентилятор состояние тахометр мониторинг; до восемь 4-pin вентилятор разъёмы; Состояние контроль для скорость управление; Stauts контроль для on/off управление; Низкий шум вентилятор скорость управление; Широтно-импульсная модуляция (PWM) вентилятор разъёмы

Контроль температуры

Мониторинг для CPU и корпус окружающая среда; CPU Тепловая защита Поддержка; Тепловой Управление для 8x Вентилятор Разъёмы; I2C Температура Измерение Логика

Процессоры и сокет

Контроль напряжения ядер CPU, +1.5V, +3.3V, +5V, ±12V, 5V Дежурный режим, HyperTransport Соединение напряжение 1.2V, память напряжение 1.8V, VBAT; CPU 4-Фаза-коммутация напряжение reulator

Подсистема хранения

DVD-ROM

Slim 8x DVD, 24x CD, DVD-ROM накопитель

горячая замена

8 x 3.5" SCA горячая замена накопитель лотки

Интерфейс дисковода

Slim 1.44MB Дисковод накопитель (Опционально)

Процессорная подсистема

Процессоры и сокет

Два 1207-pin сокет F; Поддерживается до два Шесть-Core AMD Opteron? 2000 серия (сокет F) процессоры; HT3.0 Соединение поддержка

Чипсет

nVidia MCP55 Pro; NEC uPD720400

Управление и совместимость

Системная плата

Super H8DM8-2

Тип BIOS

8Mb Flash EEPROM с AMI® BIOS

Функции BIOS

Plug and Play (PnP); DMI 2.3; PCI 2.2; ACPI 2.0; BIOS Rescue Hot Keys; USB Клавиатура Поддержка; Аппаратные функции BIOS Virus Защита; SMBIOS 2.3

Условия эксплуатации

Условия эксплуатации

Рабочая температура:; 10°C до 35°C (50°F до 95°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
