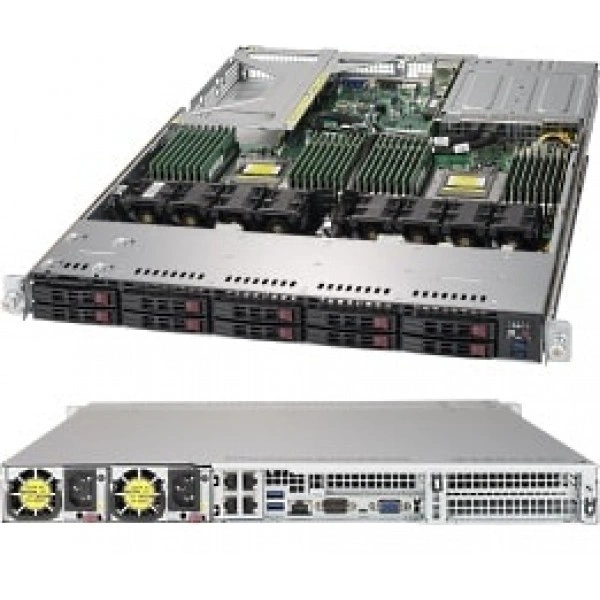

Сервер Supermicro AS-1123US-TR4 1U, SP3, ECC DDR4

Интерфейсы и расширение

Видеовыход VGA

ASPEED AST2500 BMC; 1 VGA порт

Дополнительные интерфейсы

1 COM порт (задний); 2 SATA DOM разъём питания; TPM 1.2 разъём

Интерфейсы SAS

8 SAS3 порты поддержка через опционально Add-on Плата

Интерфейсы SATA

10 SATA3 (6 Gbps) порты

Исполнение 1U

2 PCI-E x16 (FH/HL 9.5") слоты; 2 PCI-E x8 слоты (1 LP, 1 внутренний специальный форм-фактор LP слот); (Both Процессоры требуется до be установлен для полный access до PCI-E слоты и на плате контроллеры. See manual block diagram и AOC Поддержка details.)

Поддержка NVMe

2 NVMe поддержка с опционально кабели

Порты USB

5 USB 3.0 порты (2 задний + 2 через разъём + 1 Тип A)

Сетевые порты LAN

Четыре Gigabit LAN порты; 1 RJ45 Выделенный IPMI LAN порт

Конструкция и монтаж

HDD Объединительная плата

Поддерживается 10 SATA3 или 8 SATA3 + 2NVMe или 8 SAS3 + 2 SATA3 HDD

Артикул

AS-1123US-TR4

Бренд

Supermicro

Высота

1.7" (43mm)

Глубина

28.5" (724mm)

Индикаторы

Питание LED; Жёсткий накопитель активность LED; 2x Сеть активность Индикаторы; Система Индикатор перегрева / Вентилятор fail LED /; UID LED

Кнопки

Питание On/Off кнопка; Система Сброс кнопка

Компоненты List - (Items В комплекте)

Компоненты с * are внутри the корпус

Масса

Масса нетто: 26 lbs (11.8 kg); Масса брутто: 41 lbs (18.6 g)

Масса упаковки

8.19" (H) 23.86" (W) 36.14" (D)

Модель

AS-1123US-TR4

Модель шасси

CSE-119UTS-R1K02P-T

Назначение изделия

Служит аппаратной платформой для вычислительных сервисов и обработки данных

Тип оборудования

Серверные системы

Форм-фактор

1U

Ширина

17.2" (437mm)

Оперативная память

Количество слотов DIMM

32 слотов DIMM; Поддерживается до 4TB регистровая ECC DDR4 2666MHz SDRAM (7001 процессоры); Поддерживается до 8TB регистровая ECC DDR4 3200MHz SDRAM (Плата ревизия 2.x требуется + 7002 процессоры); 8-канал память bus

Контроль ошибок памяти

Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)

Напряжение памяти

1.2V

Объёмы модулей DIMM

4GB, 8GB, 16GB, 32GB, 64GB, 128GB, 256GB*; (* Плата ревизия 2.x требуется + 7002 процессоры)

Тип памяти

DDR4 2666 MHz регистровая ECC, 288-pin позолоченные контакты модули DIMM (7001 процессоры); DDR4 3200 MHz регистровая ECC, 288-pin позолоченные контакты модули DIMM (Плата ревизия 2.x требуется + 7002 процессоры)

Питание и охлаждение

Блок питания: Блоки питания

1000W Резервируемое Блоки питания с PMBus

Блок питания: Всего Выход Питание

800W/1000W

Блок питания: Вход

100-127Vac / 9.8 - 7A / 50-60Hz; 200-240Vac / 7 - 5A / 50-60Hz; 200-240Vdc / 7 - 5A (для CCC только)

Блок питания: Габариты (W x H x L)

73.5 x 40 x 203 mm

Блок питания: Линия +12V

Максимум: 66.7A / Минимум: 0A (100-127Vac); Максимум: 83A / Минимум: 0A (200-240Vac); Максимум: 83A / Минимум: 0A (200-240Vdc)

Блок питания: Линия 12Vsb

Максимум: 2.1A / Минимум: 0A

Блок питания: Сертификация

Titanium Level; [ Проверка Отчёт ]

Блок питания: Тип выходного подключения

25 Pairs Gold Контактная площадка Разъём

Вентиляторы

8 высокая нагрузка-нагрузка PWM вентиляторы с оптимальный вентилятор скорость управление

Воздушный кожух

2 Воздушный кожух

Дополнительные функции

Контроль вскрытия корпуса; Разъём контроля вскрытия корпуса

Индикаторы

CPU / Система Индикатор перегрева

Контроль вентиляторов

до 8-вентилятор состояние тахометр мониторинг; до восемь 4-pin вентилятор разъёмы; Состояние контроль для скорость управление; Широтно-импульсная модуляция (PWM) вентилятор разъёмы

Контроль температуры

Мониторинг для CPU и корпус окружающая среда; CPU Тепловая защита Поддержка; Тепловой управление для 8x Вентилятор разъёмы; I2C Температура Измерение Логика

Процессоры и сокет

Контроль напряжения ядер CPU, +12V, +3.3V, +5V, +5V дежурный режим, 3.3V дежурный режим, VBAT; CPU коммутация напряжение регулятор

Подсистема хранения

горячая замена

10 2.5" горячая замена SATA3; или 8 SATA3 + 2 NVMe отсеков для накопителей (опционально)

Процессорная подсистема

Количество ядер

до 32 ядра (Плата ревизия 1.x + 7001 процессоры); до 64 ядра (Плата ревизия 2.x + 7002 процессоры)

Ограничения процессорной подсистемы

** Certain Процессоры с высокий TDP higher than 225W может be поддерживается только при определённых условиях.

Процессоры и сокет

Два AMD EPYC™ 7001/7002* серия процессоры; (* Плата ревизия 2.x требуется); сокет SP3; Поддерживается CPU cTDP до 280W**

Чипсет

Система on Микросхема (SoC)

Управление и совместимость

Системная плата

H11DSU-iN

Тип BIOS

AMI 128Mb SPI Flash EEPROM

Функции BIOS

Plug and Play (PnP); DMI 2.3; PCI 2.2; ACPI 5.1; USB Клавиатура Поддержка; SMBIOS 3.1.1

Условия эксплуатации

Соответствие RoHS

RoHS Соответствует

Условия эксплуатации и требования

Рабочая температура:; 10°C до 35°C (50°F до 95°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
