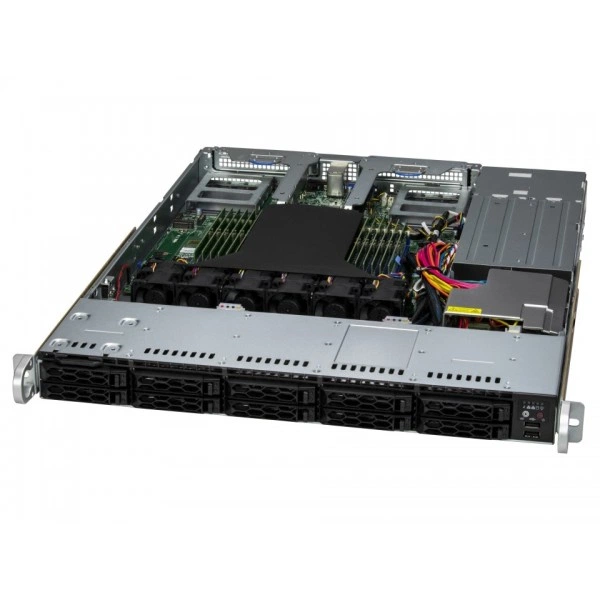

Сервер Supermicro AS-1115CS-TNR-01-G2 1U, AMD EPYC™ 9004/9005 серия, ECC DDR5

Интерфейсы и расширение

Видеовыходы

1 VGA порт

Конфигурация PCIe

По умолчанию; 2 PCIe 5.0 x16 FHHL слоты 2 PCIe 5.0 x16 AIOM слоты (OCP 3.0 совместимый)

Максимальное число ускорителей

до 2 однослотовое исполнение Ускорители GPU

Поддерживаемые ускорители

NVIDIA PCIe: A2, L4

Поддержка TPM

1 TPM разъём

Порты USB

2 USB 3.0 порты (задний); 2 USB 2.0 порты (передний)

Последовательные интерфейсы

1 COM порт (задний)

Сетевые интерфейсы

Via AIOM

Сетевые порты LAN

1 RJ45 1 GbE Выделенный BMC LAN порт

Соединение CPU и GPU

PCIe 5.0 x16 CPU-до-GPU Interconnect

Соединение GPU

PCIe

Чипсет

AMD Система on Микросхема

Конструкция и монтаж

Артикул

AS-1115CS-TNR-01-G2

Бренд

Supermicro

Высота

1.7" (43 mm)

Глубина

23.5" (597 mm)

Индикаторы

накопитель активность; Сеть активность; Питание состояние; Universal Информация (UID)

Кнопки

Питание On/Off; Universal Информация (UID)

Масса

Масса брутто: 46 lbs (20.9 kg); Масса нетто: 25 lbs (11.3 kg)

Масса упаковки

7.8" (H) x 23.8" (W) x 32.4" (D)

Модель

AS-1115CS-TNR-01-G2

Модель шасси

CSE-LB16TS-R860AWP-A

Назначение изделия

Служит аппаратной платформой для вычислительных сервисов и обработки данных

Тип оборудования

Серверные системы

Форм-фактор

1U Стоечный

Цвет

Чёрный передний & sliver body

Ширина

17.2" (437 mm)

Оперативная память

Напряжение памяти

1.1V

Поддержка памяти

Количество слотов: 12 слотов DIMM; Максимальная память (1DPC): до 3TB 4800MT/s ECC DDR5 RDIMM (AMD EPYC™ 9004 серия процессор, MB R1.x/R2.0/R2.01); Максимальная память (1DPC): до 3TB 6000MT/s ECC DDR5 RDIMM (AMD EPYC™ 9005 серия процессор, MB R2.0); Максимальная память (1DPC): до 3TB 6400MT/s ECC DDR5 RDIMM (AMD EPYC™ 9005 серия процессор, MB R2.01)

Питание и охлаждение

Вентиляторы

до 6x 4cm для высокой нагрузки вентиляторы с оптимальный вентилятор скорость управление

Воздушный кожух

1 Воздушный кожух

Контроль вентиляторов

Вентиляторы с тахометр мониторинг; Широтно-импульсная модуляция (PWM) вентилятор разъёмы; Состояние контроль для скорость управление

Контроль напряжений

Система температура, Память температура, CPU температура, 3.3V дежурный режим, +5V дежурный режим, +5V, +3.3V, +12V, CPU тепловой защита поддержка

Контроль температуры

Мониторинг для CPU и корпус окружающая среда; Тепловой Управление для вентилятор разъёмы

Подсистема хранения

Конфигурация дисковых отсеков

По умолчанию: Всего 10 отсеки: 10 передние с горячей заменой 2.5" SATA отсеков для накопителей; Опция A: Всего 10 отсеки: 10 передние с горячей заменой 2.5" PCIe 5.0 NVMe* отсеков для накопителей; Опция B: Всего 10 отсеки: 10 передние с горячей заменой 2.5" SAS* отсеков для накопителей; (*NVMe/SAS поддержка может потребоваться дополнительный контроллер хранения и/или кабели)

Разъёмы M.2

2 M.2 PCIe 3.0 x2 NVMe слоты (M-key 2280/22110)

Процессорная подсистема

Количество ядер

до 160C/320T

Ограничения процессорной подсистемы

Поддерживается до 400W TDP Процессоры *; *Воздушное охлаждение Процессоры с TDP свыше 360W только поддерживается при определённых условиях.

Процессоры и сокет

Один процессоры; AMD EPYC™ 9004/9005 серия процессоры; (* AMD EPYC™ 9005 серия поддержка с заменой процессора требуется ревизия платы 2.x)

Управление и совместимость

Аппаратные функции

Trusted Platform Module (TPM) 2.0; Кремний Root of Trust (RoT) - NIST 800-193 Соответствует

Программные средства управления

SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); OOB Управление Упаковка (SFT-OOB-LIC ); SuperServer Automation Assistant (SAA)

Системная плата

Super H13SSW

Тип BIOS

AMI 32MB SPI Flash ROM

Управление электропитанием

Управление питанием ACPI; Управление включением при восстановлении питания AC; Питание кнопка override mechanism

Функции

Встроенное ПО с криптографической подписью; Защищённый Загрузка; Защищённое обновление встроенного ПО; Автоматическое восстановление встроенного ПО; Безопасность цепочки поставок: удалённая аттестация; Защита BMC во время работы; Блокировка системной конфигурации

Функции BIOS

ACPI 6.4; Plug and Play (PnP); SMBIOS 3.5 или новее; UEFI 2.8; USB Клавиатура поддержка

Условия эксплуатации

Операционные системы

Genoa: ESXi 7.0 U3, ESXi 8.0, Hypervisor 8.2.1, Oracle Linux 9.0, RHEL 9.0, SLES 12 SP5, SLES 15 SP4, Windows Server 2022, Windows Server 2025; Turin: Windows Server 2025

Программные решения

VMWare vSAN; Microsoft Azure Local

Условия эксплуатации и требования

Рабочая температура: 10°C до 35°C (50°F до 95°F); При хранении Температура: -40°C до 60°C (-40°F до 140°F); Рабочая относительная влажность: 8% до 90% (без конденсации); При хранении Относительная влажность: 5% до 95% (без конденсации)
