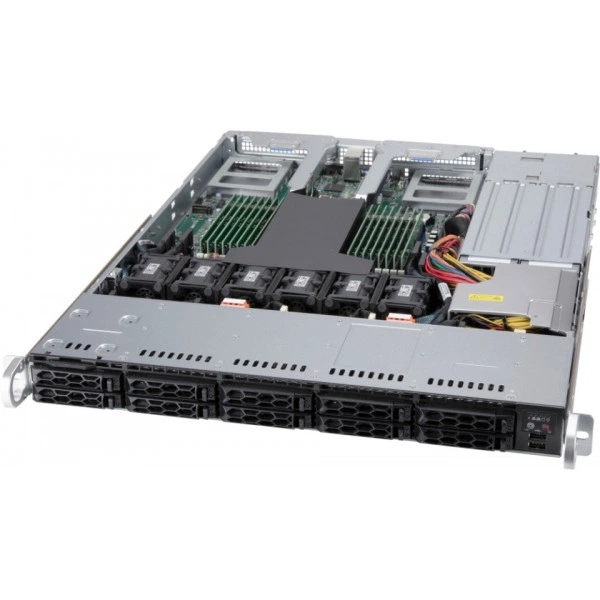

Сервер Supermicro AS-1114CS-TNR-EU 1U, SP3, ECC DDR4

Интерфейсы и расширение

Видеовыходы

1 VGA порт

Интерфейсы SATA

SATA (6Gbps)

Конфигурация PCIe

По умолчанию; 2 PCIe 4.0 x16 FHHL слоты 2 PCIe 4.0 x16 AIOM слоты (OCP 3.0 совместимый)

Максимальное число ускорителей

до 2 двухслотовое исполнение или 2 однослотовое исполнение Ускорители GPU

Поддерживаемые ускорители

NVIDIA PCIe: A2, T4

Порты USB

2 USB 3.0 порты (задний)

Последовательные интерфейсы

1 COM порт (задний)

Разъёмы M.2

2 M.2 PCIe 4.0 x4 слоты (M-key 2242/2260/2280/22110)

Сетевые интерфейсы

Ethernet

Сетевые порты LAN

1 RJ45 1 GbE Выделенный BMC LAN порт

Удалённое управление IPMI

Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка

Конструкция и монтаж

Артикул

AS-1114CS-TNR-EU

Бренд

Supermicro

Высота

1.7" (43 mm)

Глубина

23.5" (597 mm)

Индикаторы

Устройство Активность; LAN 1 Активность; LAN 2 Активность; Питание состояние; Система информация

Кнопки

Питание On/Off; UID кнопка

Масса

Масса брутто: 40 lbs (18.14 kg); Масса нетто: 25 lbs (11.34 kg)

Масса упаковки

7.7" (H) x 23.7" (W) x 31.8" (D)

Модель

AS-1114CS-TNR-EU

Модель шасси

CSE-LB16TS-R860AWP

Назначение изделия

Служит аппаратной платформой для вычислительных сервисов и обработки данных

Тип оборудования

Серверные системы

Форм-фактор

1U Стоечный

Цвет

Чёрный

Ширина

17.2" (437 mm)

Оперативная память

Напряжение памяти

1.2V

Поддержка памяти

Количество слотов: 16 слотов DIMM; Максимальная память (2DPC): до 4TB 3200MT/s ECC DDR4 RDIMM/LRDIMM

Питание и охлаждение

Вентиляторы

до 6 Счётчик-rotating 40x40x56mm Вентилятор

Контроль вентиляторов

Вентиляторы с тахометр мониторинг; Широтно-импульсная модуляция (PWM) вентилятор разъёмы; Состояние контроль для скорость управление

Контроль температуры

Мониторинг для CPU и корпус окружающая среда; Тепловой Управление для вентилятор разъёмы

Процессоры и сокет

4+1 Фаза-коммутация напряжение регулятор; Контроль для CPU ядра, Чипсет Напряжения, Память

Подсистема хранения

Конфигурация дисковых отсеков

По умолчанию: Всего 10 отсеки: 10 передние с горячей заменой 2.5" SATA отсеков для накопителей; Опция A: Всего 10 отсеки: 10 передние с горячей заменой 2.5" NVMe* отсеков для накопителей; Опция B: Всего 10 отсеки: 10 передние с горячей заменой 2.5" SAS* отсеков для накопителей; (*NVMe/SAS поддержка может потребоваться дополнительный контроллер хранения и/или кабели)

Процессорная подсистема

Количество ядер

до 64C/128T

Ограничения процессорной подсистемы

Поддерживается до 280W TDP Процессоры (Воздушное охлаждение)

Процессоры и сокет

Один сокет SP3; AMD EPYC™ 7002/7003 серия процессоры

Управление и совместимость

Аппаратные функции

Trusted Platform Module (TPM) 2.0; Кремний Root of Trust (RoT) - NIST 800-193 Соответствует

Программные средства управления

Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); KVM с выделенный LAN; IPMI 2.0; Сторожевой таймер; OOB Управление Упаковка (SFT-OOB-LIC )

Системная плата

Super H12SSW-AN6

Тип BIOS

AMI 256MB SPI Flash EEPROM

Управление электропитанием

ACPI/APM Управление питанием

Функции

Встроенное ПО с криптографической подписью; Защищённый Загрузка; Защищённое обновление встроенного ПО; Автоматическое восстановление встроенного ПО; Блокировка системной конфигурации

Условия эксплуатации

Операционные системы

Milan: ESXi 6.7 U3, ESXi 7.0 U1, Hypervisor 8.2, Oracle Linux 8.3, RHEL 8.3, RHEL 9.0, SLES 12 SP5, SLES 15 SP2, SLES 15 SP3, Windows Server 2019, Windows Server 2022; Rome: ESXi 6.7 U3, ESXi 7.0, RHEL 8.3, SLES 12 SP5, SLES 15 SP2, SLES 15 SP3, Windows Server 2019

Условия эксплуатации и требования

Рабочая температура: 10°C до 35°C (50°F до 95°F); При хранении Температура: -40°C до 60°C (-40°F до 140°F); Рабочая относительная влажность: 8% до 90% (без конденсации); При хранении Относительная влажность: 5% до 95% (без конденсации)
