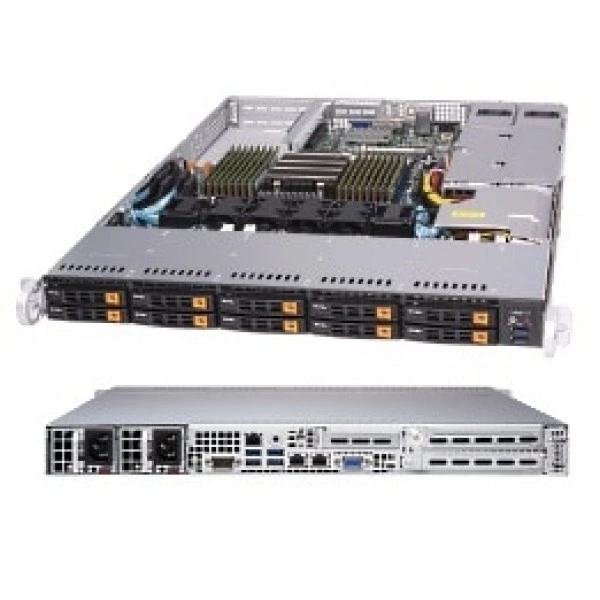

Сервер Supermicro AS-1113S-WN10RT 1U, SP3, ECC DDR4

Интерфейсы и расширение

PCI Express

2 PCI-E 3.0 x16 (FH/HL) слоты; 1 PCI-E 3.0 x16 (LP) слот

Видеовыход VGA

ASPEED AST2500 BMC; 1 VGA порт

Дополнительные интерфейсы

1 COM порт; 2 SATA DOM питание разъёмы; TPM 1.2 разъём

Интерфейсы SATA

Опционально 4 SATA3 (6 Gbps) поддержка через дополнительные кабели

Поддержка NVMe

до 10 U.2 NVMe поддержка

Порты USB

7 USB 3.0 порты (4 задний + 2 передний + 1 Тип A)

Разъёмы M.2

Интерфейс: PCI-E 3.0 x2 (NVMe based); Форм-фактор: 2280, 22110; Ключ: На плате M-key; Количество M.2: Два

Сетевые контроллеры

Broadcom BCM57416 Контроллер

Сетевые порты LAN

2x 10GbBase-T LAN порты; 1 RJ45 Выделенный IPMI LAN порт

Удалённое управление IPMI

Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка; ASPEED AST2500 BMC

Конструкция и монтаж

Hybrid Объединительная плата

Поддерживается до 10x 2.5" NVMe хранение данных устройства, 4 из them SAS3/SATA3 совместимый

Артикул

AS-1113S-WN10RT

Бренд

Supermicro

Высота

1.7" (43mm)

Глубина

23.5" (597mm)

Индикаторы

Питание LED; Жёсткий накопитель активность LED; 2x Сеть активность Индикаторы; Система Индикатор перегрева / Вентилятор fail LED /; UID LED

Кнопки

Питание On/Off кнопка; Система Сброс кнопка

Масса

Масса нетто: 20 lbs (9.1 kg); Масса брутто: 33 lbs (15.0 kg)

Масса упаковки

7.63" (H) 23.42" (W) 31.45" (D)

Модель

AS-1113S-WN10RT

Модель шасси

CSE-116TS-R706WBP3

Назначение изделия

Служит аппаратной платформой для вычислительных сервисов и обработки данных

Тип оборудования

Серверные системы

Форм-фактор

1U

Ширина

17.2" (437mm)

Оперативная память

Количество слотов DIMM

16 слотов DIMM; Поддерживается до 2TB регистровая ECC DDR4 2666MHz SDRAM (7001 процессоры); Поддерживается до 4TB регистровая ECC DDR4 3200MHz SDRAM (Плата ревизия 2.x требуется + 7002 процессоры); 8-канал память bus

Контроль ошибок памяти

Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)

Напряжение памяти

1.2V

Объёмы модулей DIMM

4GB, 8GB, 16GB, 32GB, 64GB, 128GB, 256GB*; (* Плата ревизия 2.x требуется + 7002 процессоры)

Тип памяти

DDR4 2666 MHz регистровая ECC, 288-pin позолоченные контакты модули DIMM (7001 процессоры); DDR4 3200 MHz регистровая ECC, 288-pin позолоченные контакты модули DIMM (Плата ревизия 2.x требуется + 7002 процессоры)

Питание и охлаждение

+5V sb

Максимум: 3A / Минимум: 0A

AC/DC240V Вход Резервируемое Блок питания

700W/750W Резервируемое Блоки питания с PMBus

Вентиляторы

6 высокая нагрузка-нагрузка PWM вентиляторы с оптимальный вентилятор скорость управление

Воздушный кожух

1 Воздушный кожух

Всего Выход Питание

700W/750W

Вход

100 - 140Vac / 8 - 6A / 50-60Hz; 200 - 240Vac / 4.5 - 3.8A / 50-60Hz; 200 - 240Vdc / 4.5 - 3.8A (CCC Только)

Габариты (W x H x L)

54.5 x 40.25 x 320 mm

Дополнительные функции

Контроль вскрытия корпуса; Разъём контроля вскрытия корпуса

Индикаторы

CPU / Система Индикатор перегрева

Контроль вентиляторов

до 6-вентилятор состояние тахометр мониторинг; до шесть 4-pin вентилятор разъёмы; Состояние контроль для скорость управление; Широтно-импульсная модуляция (PWM) вентилятор разъёмы

Контроль температуры

Мониторинг для CPU и корпус окружающая среда; CPU Тепловая защита Поддержка; Тепловой управление для 6x Вентилятор разъёмы; I?C Температура Измерение Логика

Линия +12V

Максимум: 58A / Минимум: 0.5A (100 - 140Vac); Максимум: 62A / Минимум: 0.5A (200 - 240Vac); Максимум: 62A / Минимум: 0.5A (200 - 240Vdc); (CB/CCC Только)

Процессоры и сокет

Контроль напряжения ядер CPU, +12V, +3.3V, +5V, +5V дежурный режим, 3.3V дежурный режим, VBAT; CPU коммутация напряжение регулятор

Сертификация

Platinum Сертифицированный; [ Проверка Отчёт ]

Тип выходного подключения

Gold Контактная площадка Разъём Mating с Molex 45984-4343

Подсистема хранения

горячая замена

10 горячая замена 2.5" U.2 NVMe отсеков для накопителей

Процессорная подсистема

Количество ядер

до 32 ядра (Плата ревизия 1.x + 7001 процессоры); до 64 ядра (Плата ревизия 2.x + 7002 процессоры)

Процессоры и сокет

Один AMD EPYC™ 7001/7002* серия процессор (*Плата ревизия 2.x требуется); сокет SP3; Поддерживается CPU TDP 225W / cTDP до 240W*

Чипсет

Система on Микросхема (SoC)

Управление и совместимость

Системная плата

H11SSW-NT

Тип BIOS

AMI 128Mb SPI Flash EEPROM

Функции BIOS

Plug and Play (PnP); DMI 2.3; PCI 2.2; ACPI 5.1; USB Клавиатура Поддержка; SMBIOS 3.1.1

Условия эксплуатации

Соответствие RoHS

RoHS Соответствует

Условия эксплуатации и требования

Рабочая температура:; 10°C до 30°C (50°F до 86°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
