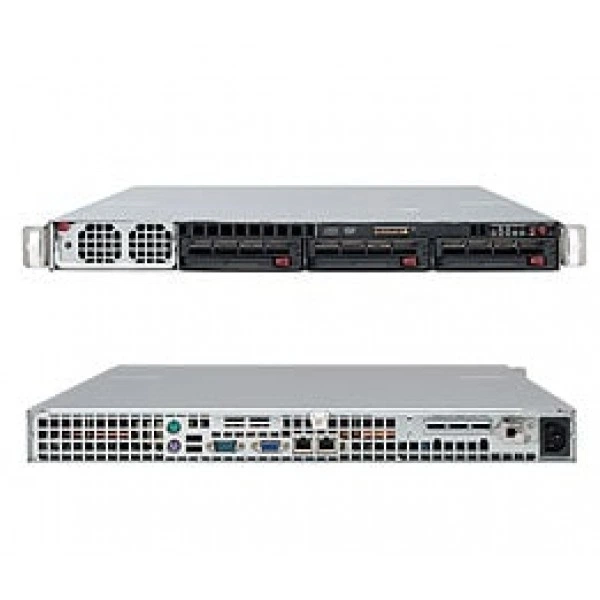

Сервер Supermicro AS-1041M-T2+B 1U, DDR2, ECC DDR2

Интерфейсы и расширение

IDE

Один EIDE канал поддержка до два UDMA IDE устройства; Поддерживается UDMA Режим 5; Поддерживается PIO Режим 4; Поддерживается ATA 100 / 133

Видеовыход VGA

ATI ES1000 Graphics Контроллер; 1 VGA порт

Интерфейс дисковода

1 Дисковод порт; 1.44 MB поддержка

Интерфейсы SATA

nVidia MCP55 Pro SATA2 3.0Gbps Контроллер; 6 SATA2 Порты; nVidia RAID 2.0; SATA RAID 0, 1, 0+1, 5 JBOD Поддержка; 6 SATA2 порты

Клавиатура и мышь

PS/2 клавиатура и мышь порты

Контроллер Super I/O

Winbond 83627HG

Порты USB

до 4 USB Порты 2.0/1.1 Соответствует; 2 Задний Порты; 2 Внутренний Headers

Последовательный порты

1 Быстрый UART 16550 последовательный порт; 1 Разъём

Сетевые контроллеры

Intel® 82546GB Два Порт Gigabit Ethernet Контроллер; Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход

Сетевые порты LAN

2 RJ45 LAN порты

Слоты PCIe

1 x16 PCI-e Слот

Удалённое управление IPMI

Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; 200-pin IPMI слот; (Опционально: AOC-SIMLC(+) R 3.00); (Опционально: AOC-SIM1U(+) R 3.00); RMM (Удалённое управление Модуль); (Плата not в комплекте); Примечание: Выделенный LAN подключение требуется для KVM-свыше-LAN function.

Конструкция и монтаж

Артикул

AS-1041M-T2+B

Бренд

Supermicro

Высота

1.7" (43mm)

Глубина

27.75" (705mm)

Доступный Colors

Бежевый, Чёрный

Индикаторы

Питание LED; Жёсткий накопитель активность LED; 2x Сеть активность Индикаторы; Система Индикатор перегрева

Кнопки

Питание On/Off кнопка; Система Сброс кнопка

Масса брутто

43 lbs (19.5 kg)

Модель

AS-1041M-T2+B

Модель шасси

SC818TQ+-1000LPB

Назначение изделия

Служит аппаратной платформой для вычислительных сервисов и обработки данных

Объединительная плата SATA

1U SATA Объединительная плата

Тип оборудования

Серверные системы

Форм-фактор

1U Стоечный

Ширина

17.2" (437mm)

Оперативная память

Контроль ошибок памяти

Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)

Напряжение памяти

1.8V только

Объём памяти

Thirty-два 240-pin DIMM разъёмы; Поддерживается до 256GB DDR2 800/667/533 MHz память *; Один или Два (рекомендуется) канал поддержка памяти; For Четыре Процессоры: Рекомендуется равномерное заполнение соседних банков памяти

Объёмы модулей DIMM

256MB, 512MB, 1GB, 2GB, 4GB **

Тип памяти

DDR2 667/533/400MHz buffered (регистровая) ECC SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM

Питание и охлаждение

Блок питания: Блоки питания

1000W AC-DC высокий-efficiency блок питания w/ PFC + PDB

Блок питания: Входное напряжение AC

100 - 240V, 50 - 60Hz, 15 - 7Amp

Блок питания: Дежурная линия +5V

4 Amp

Блок питания: Линия +12V

83 Amp

Блок питания: С Питание Distributor

+5V: 20 Amp; +3.3V: 20 Amp; -12V: 0.6 Amp

Вентиляторы

6x высокая нагрузка-нагрузка счётчик-rotating вентиляторы с оптимальный вентилятор скорость управление

Воздушный кожух

2x Воздушный кожух

Дополнительные функции

Контроль вскрытия корпуса; Разъём контроля вскрытия корпуса

Индикаторы

CPU / Система Индикатор перегрева; Suspend-State Индикатор LED; +5V Дежурный режим Оповещение LED

Контроль вентиляторов

Всего до 9-вентилятор состояние тахометр мониторинг; до nine 3-pin вентилятор разъёмы; Состояние контроль для скорость управление; Поддержка 3-pin вентиляторы с fan-speed управление

Контроль температуры

Мониторинг для CPU и корпус окружающая среда; CPU Тепловая защита Поддержка; PC Температура Измерение Логика

Процессоры и сокет

Контроль напряжения ядер CPU, +3.3V, +5V, +12V, 5V Дежурный режим, VBAT; CPU 4-Фаза-коммутация напряжение reulator

Подсистема хранения

DVD-ROM

Slim 8x DVD, 24x CD, DVD-ROM накопитель

горячая замена

3 x 3.5" горячая замена SATA отсеков для накопителей

Процессорная подсистема

Процессоры и сокет

Четыре 1207-pin сокет F; Поддерживается до четыре Шесть-Core AMD Opteron? 8000 серия (сокет F) процессоры; HT3.0 Соединение поддержка

Чипсет

nVidia MCP55 Pro; NEC uPD720400

Управление и совместимость

Системная плата

Super H8QMi-2+

Тип BIOS

8Mb Flash EEPROM с AMI® BIOS; SST 49LF080A BIOS Микросхема

Функции BIOS

Plug and Play (PnP); DMI 2.3; PCI 2.2; ACPI 2.0/1.0; USB Клавиатура Поддержка; SMBIOS 2.3

Условия эксплуатации

Соответствие RoHS

RoHS Соответствует

Условия эксплуатации и требования

Рабочая температура:; 10°C до 35°C (50°F до 95°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
