Сервер Supermicro AS-1023US-TR4 1U, SP3, ECC DDR4

Артикул: AS-1023US-TR4

В наличии

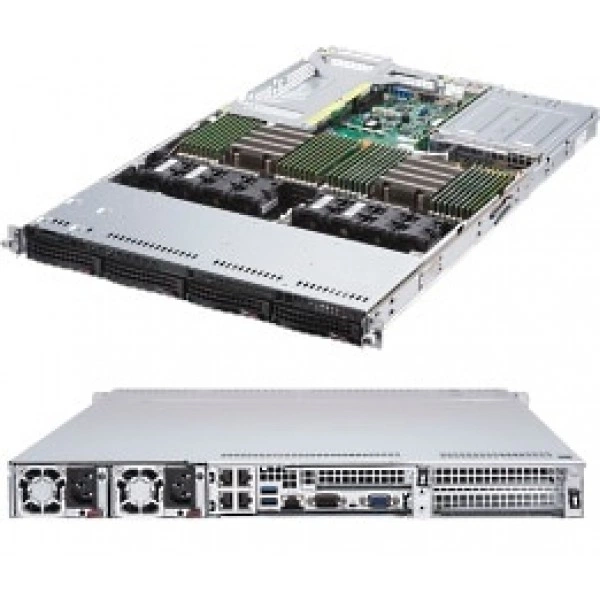

Сервер Supermicro AS-1023US-TR4 1U, SP3, ECC DDR4

Name: Сервер Supermicro AS-1023US-TR4 1U, SP3, ECC DDR4
Brand: Supermicro
SKU: AS-1023US-TR4

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@russia-supermicro.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 302-27-80

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основное описание сервера Supermicro AS-1023US-TR4

Supermicro AS-1023US-TR4 - сервер. Изделие служит аппаратной платформой для вычислительных сервисов и обработки данных.

Назначение конфигурации определяют по характеру нагрузки и требуемым интерфейсам. Процессоры, память, накопители и дополнительные платы подбирают как единую систему.

Системная плата - H11DSU-iN.

Процессоры и сокет - Два AMD EPYC™ 7001/7002* серия процессоры; (* Плата ревизия 2.x требуется); сокет SP3; Поддерживается CPU cTDP до 280W**.

Количество ядер - до 32 ядра (Плата ревизия 1.x + 7001 процессоры); до 64 ядра (Плата ревизия 2.x + 7002 процессоры).

Чипсет - Система on Микросхема (SoC).

Ограничения процессорной подсистемы - ** Certain Процессоры с высокий TDP higher than 225W может be поддерживается только при определённых условиях.

Для масштабирования сети заранее определяют число подключаемых устройств. После этого согласуют линии связи и параметры портов.

План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.

При подборе фиксируют точное исполнение AS-1023US-TR4. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.

Функциональные возможности

Полезная производительность складывается из работы вычислительной, дисковой и сетевой подсистем. Для устойчивой эксплуатации важен баланс между этими ресурсами.

Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.

При интеграции сети проверяют совместимость кабелей и подключаемого оборудования. Настройку режимов завершают проверкой обмена данными.

Технические особенности

Системная плата: H11DSU-iN
Процессоры и сокет: Два AMD EPYC™ 7001/7002* серия процессоры; (* Плата ревизия 2.x требуется); сокет SP3; Поддерживается CPU cTDP до 280W**
Количество ядер: до 32 ядра (Плата ревизия 1.x + 7001 процессоры); до 64 ядра (Плата ревизия 2.x + 7002 процессоры)
Чипсет: Система on Микросхема (SoC)
Ограничения процессорной подсистемы: ** Certain Процессоры с высокий TDP higher than 225W может be поддерживается только при определённых условиях.
Артикул: AS-1023US-TR4
Бренд: Supermicro
Интерфейсы SAS: 4 SAS3 порты поддержка через опционально Add-on Плата
Блок питания: Линия +12V: Максимум: 66.7A / Минимум: 0A (100-127Vac); Максимум: 83A / Минимум: 0A (200-240Vac); Максимум: 83A / Минимум: 0A (200-240Vdc)
Высота: 1.7" (43mm)
Тип памяти: DDR4 2666 MHz регистровая ECC, 288-pin позолоченные контакты модули DIMM (7001 процессоры); DDR4 3200 MHz регистровая ECC, 288-pin позолоченные контакты модули DIMM (Плата ревизия 2.x требуется + 7002 процессоры)
Компоненты List - (Items В комплекте): Компоненты с * are внутри the корпус
Порты USB: 3 USB 3.0 порты (2 задний + 1 Тип A)
Блок питания: Тип выходного подключения: 25 Pairs Gold Контактная площадка Разъём
Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных

Применение

Супермикро AS-1023US-TR4 подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

На испытательном стенде изделие проверяют с целевыми подключениями. Такая подготовка помогает оценить интеграцию до основной сборки.

При сборке системы сначала определяют состав сопрягаемых компонентов. Изделие подбирают по технической спецификации проекта.

Совместимость

При проверке конфигурации рассмотрите связанные компоненты Supermicro 1000W PWS-1K02A-1R, Supermicro AOC-S3008L-L8E. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.

Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.

Конструкция

Конструкция объединяет шасси, вычислительные компоненты и внутренние подключения. При выборе исполнения учитывают доступ для обслуживания и размещение оборудования.

Проверку хранения выполняют на безопасном тестовом наборе данных. Она помогает оценить выбранную конфигурацию перед переносом рабочих массивов.

Для вычислительной части сначала определяют характер нагрузки. Затем сопоставляют требования приложения с доступной процессорной платформой.

Монтаж и эксплуатация

Подготовку начинают с проверки конфигурации и места установки. После сборки систему проверяют под нагрузкой, соответствующей будущему режиму работы.

Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.

Схему кабелей полезно связать с обозначениями подключаемых узлов. Такая маркировка упрощает эксплуатацию и изменение конфигурации.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro AS-1123US-TN10RT. Для сопоставления аппаратных возможностей можно рассмотреть вариант: IPMI, 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.

В качестве аналога рассмотрите Supermicro AS-1124US-TNRP. При подборе для другой конфигурации полезно проверить такое исполнение: 10GbE, IPMI. Его сравнивают при выборе оборудования для требуемого класса скорости сети.

Режим работы памяти зависит от сочетания платформы и установленных модулей. Поэтому параметры выбранного набора проверяют как единую конфигурацию.

Комплектация

В заявке на AS-1023US-TR4 укажите нужный состав поставки и принадлежности, связанные с местом установки. Для комплектования платформы используются AOC-S3008L-L8e, AOC-S3008L-L8i, AOC-S3108L-H8iR, MCP-220-00043-0N. Необходимый состав поставки согласуют с выбранной конфигурацией.

Технические характеристики AS-1023US-TR4

Интерфейсы и расширение

Видеовыход VGA: ASPEED AST2500 BMC; 1 VGA порт
Дополнительные интерфейсы: 1 COM порт (задний); 2 SATA DOM разъём питания; TPM 1.2 разъём
Интерфейсы SAS: 4 SAS3 порты поддержка через опционально Add-on Плата
Интерфейсы SATA: 4 SATA3 (6 Gbps) порты

Исполнение 1U: 2 PCI-E x16 (FH/HL 9.5") слоты; 2 PCI-E x8 слоты (1 LP, 1 внутренний специальный форм-фактор LP слот); (Both Процессоры требуется до be установлен для полный access до PCI-E слоты и на плате контроллеры. See manual block diagram и AOC Поддержка details.)
Поддержка NVMe: 4 NVMe поддержка с опционально кабели
Порты USB: 3 USB 3.0 порты (2 задний + 1 Тип A)
Сетевые порты LAN: Четыре Gigabit LAN порты; 1 RJ45 Выделенный IPMI LAN порт

Конструкция и монтаж

HDD Объединительная плата: Поддерживается 4 SATA3 или 4 NVMe или 4 SAS3 HDD
Артикул: AS-1023US-TR4
Бренд: Supermicro
Высота: 1.7" (43mm)
Глубина: 29" (737mm)
Индикаторы: Питание LED; Жёсткий накопитель активность LED; 2x Сеть активность Индикаторы; Система Индикатор перегрева / Вентилятор fail LED /; UID LED
Кнопки: Питание On/Off кнопка; Система Сброс кнопка
Компоненты List - (Items В комплекте): Компоненты с * are внутри the корпус

Масса: Масса нетто: 26 lbs (11.8 kg); Масса брутто: 41 lbs (18.6 kg)
Масса упаковки: 7.8" (H) 23.66" (W) 37.13" (D)
Модель: AS-1023US-TR4
Модель шасси: CSE-819UTS-R1K02P-T
Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных
Тип оборудования: Серверные системы
Форм-фактор: 1U
Ширина: 17.2" (437mm)

Оперативная память

Количество слотов DIMM: 32 слотов DIMM; Поддерживается до 4TB регистровая ECC DDR4 2666MHz SDRAM (7001 процессоры); Поддерживается до 8TB регистровая ECC DDR4 3200MHz SDRAM (Плата ревизия 2.x требуется + 7002 процессоры); 8-канал память bus
Контроль ошибок памяти: Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
Напряжение памяти: 1.2V

Объёмы модулей DIMM: 4GB, 8GB, 16GB, 32GB, 64GB, 128GB, 256GB*; (* Плата ревизия 2.x требуется + 7002 процессоры)
Тип памяти: DDR4 2666 MHz регистровая ECC, 288-pin позолоченные контакты модули DIMM (7001 процессоры); DDR4 3200 MHz регистровая ECC, 288-pin позолоченные контакты модули DIMM (Плата ревизия 2.x требуется + 7002 процессоры)

Питание и охлаждение

Блок питания: Блоки питания: 1000W Резервируемое Блоки питания с PMBus
Блок питания: Всего Выход Питание: 800W/1000W
Блок питания: Вход: 100-127Vac / 9.8 - 7A / 50-60Hz; 200-240Vac / 7 - 5A / 50-60Hz; 200-240Vdc / 7 - 5A (для CCC только)
Блок питания: Габариты (W x H x L): 73.5 x 40 x 203 mm
Блок питания: Линия +12V: Максимум: 66.7A / Минимум: 0A (100-127Vac); Максимум: 83A / Минимум: 0A (200-240Vac); Максимум: 83A / Минимум: 0A (200-240Vdc)
Блок питания: Линия 12Vsb: Максимум: 2.1A / Минимум: 0A
Блок питания: Сертификация: Titanium Level; [ Проверка Отчёт ]
Блок питания: Тип выходного подключения: 25 Pairs Gold Контактная площадка Разъём

Вентиляторы: 8 высокая нагрузка-нагрузка PWM вентиляторы с оптимальный вентилятор скорость управление
Воздушный кожух: 2 Воздушный кожух
Дополнительные функции: Контроль вскрытия корпуса; Разъём контроля вскрытия корпуса
Индикаторы: CPU / Система Индикатор перегрева
Контроль вентиляторов: до 8-вентилятор состояние тахометр мониторинг; до восемь 4-pin вентилятор разъёмы; Состояние контроль для скорость управление; Широтно-импульсная модуляция (PWM) вентилятор разъёмы
Контроль температуры: Мониторинг для CPU и корпус окружающая среда; CPU Тепловая защита Поддержка; Тепловой управление для 8x Вентилятор разъёмы; I2C Температура Измерение Логика
Процессоры и сокет: Контроль напряжения ядер CPU, +12V, +3.3V, +5V, +5V дежурный режим, 3.3V дежурный режим, VBAT; CPU коммутация напряжение регулятор

Подсистема хранения

горячая замена: Четыре 3.5" горячая замена SATA отсеков для накопителей

Процессорная подсистема

Количество ядер: до 32 ядра (Плата ревизия 1.x + 7001 процессоры); до 64 ядра (Плата ревизия 2.x + 7002 процессоры)
Ограничения процессорной подсистемы: ** Certain Процессоры с высокий TDP higher than 225W может be поддерживается только при определённых условиях.

Процессоры и сокет: Два AMD EPYC™ 7001/7002* серия процессоры; (* Плата ревизия 2.x требуется); сокет SP3; Поддерживается CPU cTDP до 280W**
Чипсет: Система on Микросхема (SoC)

Управление и совместимость

Системная плата: H11DSU-iN
Тип BIOS: AMI 128Mb SPI Flash EEPROM

Функции BIOS: Plug and Play (PnP); DMI 2.3; PCI 2.2; ACPI 5.1; USB Клавиатура Поддержка; SMBIOS 3.1.1

Условия эксплуатации

Соответствие RoHS: RoHS Соответствует

Условия эксплуатации и требования: Рабочая температура:; 10°C до 35°C (50°F до 95°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
