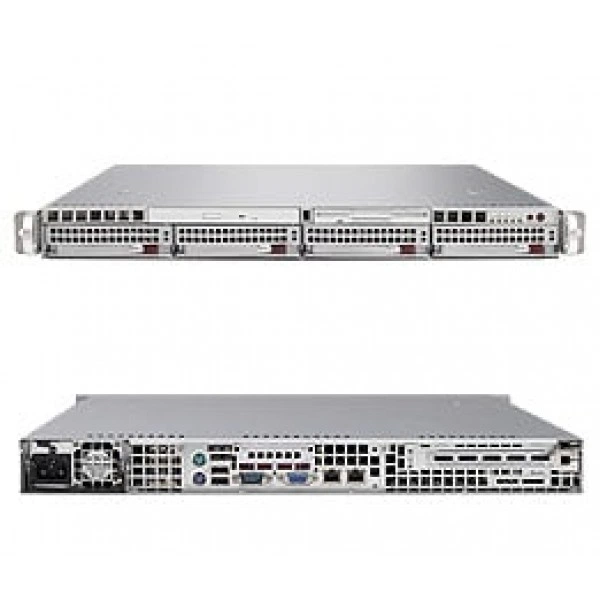

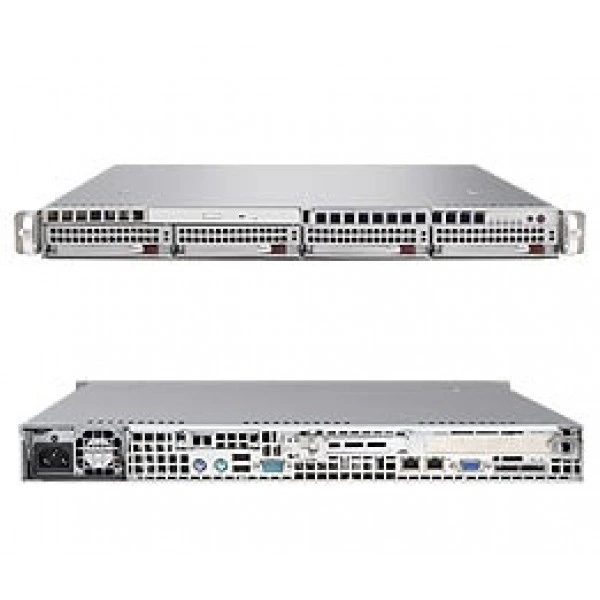

Сервер Supermicro AS-1021M-T2V 1U, DDR2, ECC DDR2

Интерфейсы и расширение

IDE

Один EIDE канал поддержка до два UDMA IDE устройства; Поддерживается UDMA Режим 5; Поддерживается PIO Режим 4; Поддерживается ATA 100/133

Видеовыход VGA

1 VGA порт

Графическая подсистема

ATI ES1000 graphics контроллер

Интерфейс дисковода

1 Дисковод порт, 1.44 MB

Интерфейсы SATA

nVidia MCP55 Pro SATA2 3.0Gbps Контроллер; 6 SATA Порты; nVidia RAID 2.0; SATA RAID 0, 1, 0+1, 5, JBOD Поддержка; Шесть SATA2 Порты; Четыре SATA2 hard накопители поддерживается

Клавиатура и мышь

PS/2 клавиатура и мышь порты

Контроллер Super I/O

Winbond 83627HF

Левый Universal Слот

1 PCI-express x8 Слот OR; 1 64-бит 133MHz PCI-X слот

Порты USB

FUCI; до 4 USB Порты 2.0 Соответствует, 1.1 Совместимый; 2 Задний Порты; 2 Внутренний Headers

Последовательный порты

1 Быстрый UART 16550 последовательный порт; 1 разъём

Правый Universal Слот

1 PCI-express x8 Слот OR; 1 64-бит 100MHz PCI-X слот

Сетевые контроллеры

nVidia MCP55 Pro Чипсет Два-порт LAN / Ethernet Контроллер; Поддерживается 10Base-T, 100Base-TX, и 1000Base-T, RJ45 выход

Сетевые порты LAN

2 RJ45 LAN порты

Удалённое управление IPMI

1U поддержка: Интеллектуальный Платформа Управление Интерфейс v.2.0+ (Опционально: AOC-SIM1U-3B(+) R 3.00); For Выделенный 3rd DATA LAN, использование оба AOC-SIM1U-3B(+) + AOC-SIM1U-3D; Удалённое управление Модуль; (Add-on Платы not в комплекте)

Конструкция и монтаж

Артикул

AS-1021M-T2V

Бренд

Supermicro

Высота

1.7" (43mm)

Глубина

25.6" (650mm)

Доступный Colors

Серебристый, Чёрный

Индикаторы

Питание LED; Жёсткий накопитель активность LED; 2x Сеть активность Индикаторы; Система Индикатор перегрева

Кнопки

Питание On/Off кнопка; Система Сброс кнопка

Масса брутто

42 lbs (19.0kg)

Модель

AS-1021M-T2V

Модель шасси

SC815TQ+-560

Назначение изделия

Служит аппаратной платформой для вычислительных сервисов и обработки данных

Объединительная плата SATA

1U SATA / SAS Объединительная плата w/ AMI 9071 микросхема

Тип оборудования

Серверные системы

Форм-фактор

1U Стоечный

Ширина

17.2" (437mm)

Оперативная память

Контроль ошибок памяти

Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)

Напряжение памяти

1.8V только

Объём памяти

8x 240-pin DIMM разъёмы поддержка до; 64GB DDR2 800/667/533/400 MHz SDRAM; Один или Два (рекомендуется) канал поддержка памяти; For Один CPU: Память требуется be заполнены в CPU1 модули DIMM только; For Два Процессоры: Рекомендуется равномерное заполнение соседних банков памяти

Объёмы модулей DIMM

256 MB, 512 MB, 1GB, 2GB, 4GB, 8GB

Тип памяти

DDR2 800/667/533/400MHz Reg. ECC SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM

Питание и охлаждение

Блок питания: Блоки питания

560W AC блок питания w/ PFC (20-pin)

Блок питания: Входное напряжение AC

100 - 240V, 50 - 60Hz, 8.5 - 4Amp

Блок питания: Дежурная линия +5V

3 Amp

Блок питания: Линия +12V

43.6 Amp

Блок питания: Линия +3.3V

21 Amp

Блок питания: Линия +5V

25 Amp

Блок питания: Линия -12V

0.6 Amp

Вентиляторы

4x Охлаждение Вентиляторы

Воздушный кожух

1x Воздушный кожух

Дополнительные функции

Разъём контроля вскрытия корпуса; Контроль вскрытия корпуса

Индикаторы

CPU / Система Индикатор перегрева; Suspend-State Индикатор LED; +5V Дежурный режим Оповещение LED

Контроль вентиляторов

Всего до 5-вентилятор состояние тахометр мониторинг; до five 3-pin вентилятор разъёмы; Состояние контроль для скорость управление; Stauts контроль для on/off управление; Поддержка 3-pin вентиляторы с fan-speed управление; Низкий шум вентилятор скорость управление; Перегрев backup вентилятор разъём

Контроль температуры

Мониторинг для CPU и корпус окружающая среда; CPU Тепловая защита Поддержка; I2C Температура Измерение Логика

Процессоры и сокет

Контроль напряжения ядер CPU, +1.5V, +3.3V, +5V, ±12V, 5V Дежурный режим, HyperTransport Соединение напряжение 1.2V, память напряжение 1.8V, VBAT, Чипсет; CPU 4-Фаза-коммутация напряжение reulator

Подсистема хранения

DVD-ROM

Slim 8x DVD, 24x CD, DVD-ROM накопитель

горячая замена

4 x 3.5" горячая замена SATA отсеков для накопителей

Процессорная подсистема

Процессоры и сокет

Два 1207-pin сокет F; Поддерживается до два Шесть-Core AMD Opteron? 2000 серия (сокет F) процессоры; Один CPU конфигурации are not рекомендуется; HT3.0 Соединение поддержка

Чипсет

nVidia nForce MCP55 Pro; NEC uPD720400

Управление и совместимость

Системная плата

Super H8DMR-i2

Тип BIOS

8Mb Flash EEPROM с AMI® BIOS; SST49LF080A BIOS Микросхема

Функции BIOS

Plug and Play (PnP); DMI 2.3; PCI 2.2; ACPI 2.0; USB Клавиатура Поддержка

Условия эксплуатации

Соответствие RoHS

RoHS Соответствует

Условия эксплуатации и требования

Рабочая температура:; 10°C до 35°C (50°F до 95°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
