Артикул: AS-1010P-TR
В наличии

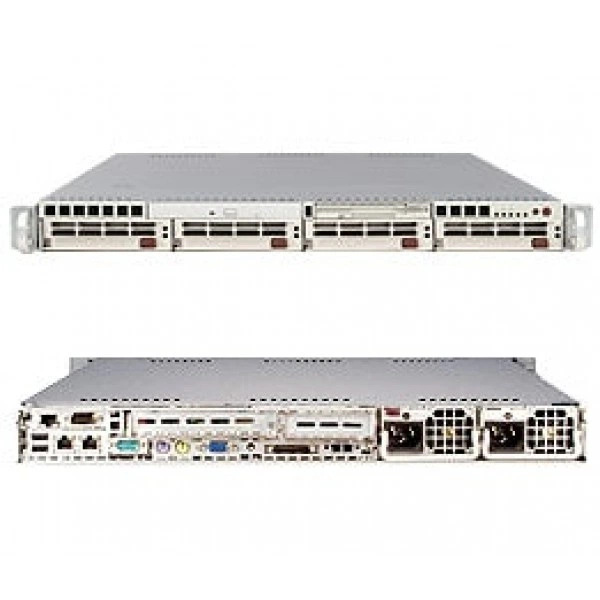

Сервер Supermicro AS-1010P-TR 1U, IPMI, до 400W
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание сервера Supermicro AS-1010P-TR
Supermicro AS-1010P-TR - сервер. Изделие служит аппаратной платформой для вычислительных сервисов и обработки данных.
Назначение конфигурации определяют по характеру нагрузки и требуемым интерфейсам. Процессоры, память, накопители и дополнительные платы подбирают как единую систему.
Системная плата - Super H8SSP-i.
Процессоры и сокет - Один 940-pin ZIF Разъёмы; Поддерживается a один Два-Core AMD Opteron? 200 серия процессоры; 1MB кэш; VRM x3.
Чипсет - ServerWorks HT2000; ServerWorks HT1000.
Объём памяти - Четыре 184-pin DIMM разъёмы; Поддерживается до 8 GB DDR 400 MHz память или; Поддерживается до 16 GB DDR 333 MHz память или; Поддерживается до 16 GB DDR 266 MHz память; Один или Два (рекомендуется) канал поддержка памяти.
Тип памяти - DDR 400/333/266MHz buffered (регистровая) ECC SDRAM 72-бит, 184-pin позолоченные контакты модули DIMM.
План электропитания включает подключение оборудования и порядок проверки. Контроль выполняют после завершения монтажа и настройки.
Для длительных расчётов оценивают устойчивость работы под нагрузкой. Состав вычислительной части согласуют с питанием и теплоотводом системы.
При подборе фиксируют точное исполнение AS-1010P-TR. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.
Функциональные возможности
Полезная производительность складывается из работы вычислительной, дисковой и сетевой подсистем. Для устойчивой эксплуатации важен баланс между этими ресурсами.
Для масштабирования сети заранее определяют число подключаемых устройств. После этого согласуют линии связи и параметры портов.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Технические особенности
- Системная плата: Super H8SSP-i
- Процессоры и сокет: Один 940-pin ZIF Разъёмы; Поддерживается a один Два-Core AMD Opteron? 200 серия процессоры; 1MB кэш; VRM x3
- Чипсет: ServerWorks HT2000; ServerWorks HT1000
- Объём памяти: Четыре 184-pin DIMM разъёмы; Поддерживается до 8 GB DDR 400 MHz память или; Поддерживается до 16 GB DDR 333 MHz память или; Поддерживается до 16 GB DDR 266 MHz память; Один или Два (рекомендуется) канал поддержка памяти
- Тип памяти: DDR 400/333/266MHz buffered (регистровая) ECC SDRAM 72-бит, 184-pin позолоченные контакты модули DIMM
- Сетевые порты LAN: 2 RJ45 LAN порты
- Блок питания: Линия +3.3V: 21 Amp
- Дополнительные функции: Контроль вскрытия корпуса; Разъём контроля вскрытия корпуса
- Напряжение памяти: 2.5 V только
- Индикаторы: CPU / Индикатор перегрева; Suspend-состояние индикатор LED; +5V Дежурный режим alert LED
- Тип BIOS: 8Mb Flash EEPROM с AMI® BIOS; SST49LF080A BIOS Микросхема
- Объёмы модулей DIMM: 256 MB, 512 MB, 1GB, 2GB, 4GB**
- IDE: Поддерживается UDMA Режим 5; Поддерживается PIO Режим 4; Поддерживается ATA/100; Один ATA 100 EIDE каналы поддержка до два UDMA IDE устройства; Поддерживается UDMA Режим 5; Поддерживается ATA/100
- Интерфейс дисковода: 1 Дисковод порт; 1.44 MB
- Тип оборудования: Серверные системы
- Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных
Применение
Супермикро AS-1010P-TR подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При проектировании сборки фиксируют точные обозначения компонентов. Результат оценивают после проверки согласованной конфигурации.
Для расчётных приложений заранее определяют объём рабочих данных. После этого выбирают состав ресурсов и проверяют его на стенде.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CSE-RR1U-EL, Supermicro CSE-RR1U-ER. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Конструкция
Конструкция объединяет шасси, вычислительные компоненты и внутренние подключения. При выборе исполнения учитывают доступ для обслуживания и размещение оборудования.
Энергопотребление оценивают в характерном рабочем сценарии. При расчёте конфигурации учитывают изменение нагрузки во время эксплуатации.
При плотной компоновке отдельно проверяют доступ воздуха к компонентам. Свободное монтажное место сопоставляют с выбранным способом теплоотвода.
Монтаж и эксплуатация
Подготовку начинают с проверки конфигурации и места установки. После сборки систему проверяют под нагрузкой, соответствующей будущему режиму работы.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro AS-1020P-TR. Для сопоставления аппаратных возможностей можно рассмотреть вариант: до 700W, 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro AS-1010S-T. Этот вариант рассматривают для проекта со следующими требованиями: до 260W, до 140W. При выборе ориентируются на электрическую нагрузку и схему питания системы.
Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.
Комплектация
Для исполнения AS-1010P-TR заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Для комплектования платформы используются SNK-P0012, AOC-1UIPMI-B, AOC-1UIPMI-LANG. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики AS-1010P-TR
Идентификация
- Тип оборудования
- Серверные системы
Интерфейсы и расширение
- IDE
- Поддерживается UDMA Режим 5; Поддерживается PIO Режим 4; Поддерживается ATA/100; Один ATA 100 EIDE каналы поддержка до два UDMA IDE устройства; Поддерживается UDMA Режим 5; Поддерживается ATA/100
- Видеовыход VGA
- ATI Rage XL 8MB PCI Graphics Контроллер; VGA Порт
- Интерфейс дисковода
- 1 Дисковод порт; 1.44 MB
- Интерфейсы SATA
- 4 SATA Порты с использованием ServerWorks HT1000 контроллер; до четыре SATA устройства
- Клавиатура и мышь
- PS/2 клавиатура и мышь порты
- Контроллер Super I/O
- NS PC87427
- Левый Universal Слот
- 1 (x8) PCI-E слот; (Опционально с Райзер Плата) OR; 1x 64-бит PCI-X 133MHz слот; Accommodates Полная высота (максимум 11" length) add-on платы
- Порты USB
- 2 USB Задний Порты; 2 USB Внутренний Headers; USB 2.0 Соответствует, 1.1 Совместимый
- Последовательный порты
- 2 Быстрый UART 16550 последовательный порты; 1 Разъём
- Правый Universal Слот
- 1 (x8) PCI-E слот; (Опционально с Райзер Плата) OR; 1x 64-бит PCI-X 100MHz слот; Низкопрофильное исполнение слот
- Сетевые контроллеры
- Broadcom BCM5704C Два Gigabit Ethernet Контроллер; Поддерживается 1000BASE-T, RJ45 выход
- Сетевые порты LAN
- 2 RJ45 LAN порты
- Тактовый генератор
- ICS932S801AG
- Удалённое управление IPMI
- Интеллектуальный Платформа Управление Интерфейс v.2.0+; (Опционально: 1UIPMI-B ) 1U Поддержка; (Опционально: 1UIPMI-B + 1UIPMI-LANG) для 3rd LAN порт поддержка с IPMI; RMM (Удалённое управление Модуль); (Плата not в комплекте); IPMI 2.0 расширение слот
Конструкция и монтаж
- Артикул
- AS-1010P-TR
- Бренд
- Supermicro
- Высота
- 1.7" (43mm)
- Глубина
- 27" (686mm)
- Доступный Colors
- Бежевый, Чёрный
- Индикаторы
- Питание / Отказ питания LED; Жёсткий накопитель активность LED; 2x Сеть активность Индикаторы; Система Перегрев / Вентилятор Отказ LED; UID LED
- Кнопки
- Питание On/Off кнопка; UID кнопка
- Масса брутто
- 46 lbs (20.9kg)
- Модель
- AS-1010P-TR
- Модель шасси
- SC816T-R400
- Назначение изделия
- Служит аппаратной платформой для вычислительных сервисов и обработки данных
- Объединительная плата SATA
- 4-Порт SATA Объединительная плата
- Форм-фактор
- 1U Стоечный
- Ширина
- 17.2" (437mm)
Оперативная память
- Контроль ошибок памяти
- Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 2.5 V только
- Объём памяти
- Четыре 184-pin DIMM разъёмы; Поддерживается до 8 GB DDR 400 MHz память или; Поддерживается до 16 GB DDR 333 MHz память или; Поддерживается до 16 GB DDR 266 MHz память; Один или Два (рекомендуется) канал поддержка памяти
- Объёмы модулей DIMM
- 256 MB, 512 MB, 1GB, 2GB, 4GB**
- Тип памяти
- DDR 400/333/266MHz buffered (регистровая) ECC SDRAM 72-бит, 184-pin позолоченные контакты модули DIMM
Питание и охлаждение
- Блок питания: Блоки питания
- 400W AC блок питания с PFC
- Блок питания: Входное напряжение AC
- 100 - 240V, 50-60Hz, 6A-3A Amp
- Блок питания: Дежурная линия +5V
- 4 Amp
- Блок питания: Линия +12V
- 32 Amp
- Блок питания: Линия +3.3V
- 21 Amp
- Блок питания: Линия +5V
- 24 Amp
- Блок питания: Линия -12V
- 0.6 Amp
- Вентиляторы
- 3x 15000 RPM Два Вычислительный модуль Вентиляторы
- Дополнительные функции
- Контроль вскрытия корпуса; Разъём контроля вскрытия корпуса
- Индикаторы
- CPU / Индикатор перегрева; Suspend-состояние индикатор LED; +5V Дежурный режим alert LED
- Контроль вентиляторов
- Всего из до 5 специальный форм-фактор вентилятор разъёмы; 10 Tachometer мониторинг; Состояние контроль для скорость управление; Состояние контроль для on/off управление; Низкий-шум Скорость вентилятора Управление
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда; CPU Тепловая защита поддержка; PC температура измерение logic
- Процессоры и сокет
- Контроль напряжения ядер CPU, +5V, ±12V & +2.5V Дежурный режим, +2.5V Дежурный режим, VBAT.; Мониторинг для HyperTransport напряжение 1.2V, память напряжение 2.5V, DDR termination 1.25V; до 10 вентилятор состояние; Поддерживается Управление системой Утилита
Подсистема хранения
- DVD-ROM
- Slim 8x DVD-ROM накопитель
- горячая замена
- 4 x 3.5" горячая замена SATA отсеков для накопителей
- Интерфейс дисковода
- Slim Дисковод накопитель
Процессорная подсистема
- Процессоры и сокет
- Один 940-pin ZIF Разъёмы; Поддерживается a один Два-Core AMD Opteron? 200 серия процессоры; 1MB кэш; VRM x3
- Чипсет
- ServerWorks HT2000; ServerWorks HT1000
Управление и совместимость
- Системная плата
- Super H8SSP-i
- Тип BIOS
- 8Mb Flash EEPROM с AMI® BIOS; SST49LF080A BIOS Микросхема
- Функции BIOS
- Plug and Play (PnP); ACPI 2.0; PCI 2.2; DMI 2.3; BIOS Rescue Hot Keys; SMBIOS 2.3; USB Клавиатура поддержка
