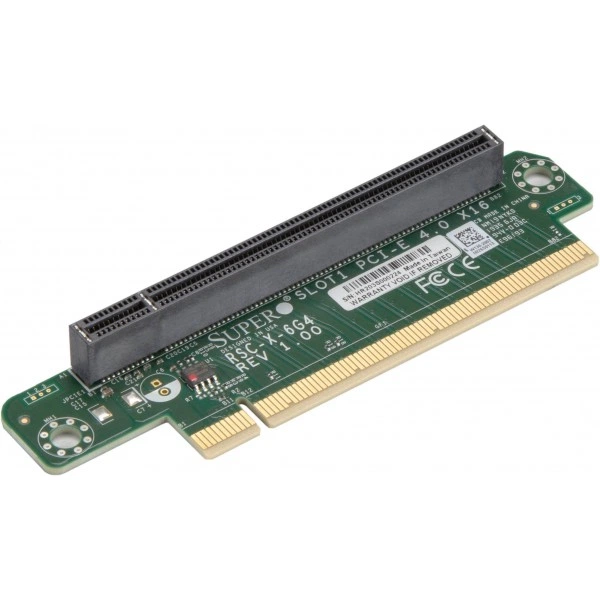

Плата расширения Supermicro RSC-X-6G4 1U, PCI-E x16

Основное описание платы расширения Supermicro RSC-X-6G4

Supermicro RSC-X-6G4 - плата расширения. Изделие организует размещение и подключение плат в совместимой серверной конфигурации.

Райзер подбирают по электрическому интерфейсу и механическому исполнению системы. Проверка монтажного положения помогает согласовать плату расширения с корпусом.

Платформа - Storage.

Форм-фактор - 1U.

Расположение - левая сторона.

Активное или пассивное исполнение - Пассивный.

Интерфейс и слоты - Выход:; (1) PCI-E x16; Сигнал:; (1) PCI-E x16.

Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.

Платы расширения выбирают по интерфейсу и доступному монтажному месту. Проверяют электрическое подключение и механическое размещение устройства.

При подборе фиксируют точное исполнение RSC-X-6G4. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.

Функциональные возможности

Райзер участвует в передаче сигналов между платформой и установленными устройствами. Возможности подключения зависят от схемы платформы и выбранного исполнения.

Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.

Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.

Технические особенности

• Платформа: Storage
• Форм-фактор: 1U
• Расположение: левая сторона
• Активное или пассивное исполнение: Пассивный
• Интерфейс и слоты: Выход:; (1) PCI-E x16; Сигнал:; (1) PCI-E x16
• Поколения PCIe: gen2:; gen3: Да; gen4: Да, depending on MB; gen5:
• Термодатчик: Да
• Автоопределение: Да
• Совместимые системы: SSG-6129P-ACR12N4GSSG-6129P-ACR12N4L1129P-ACR10N4L
• Назначение изделия: Организует размещение и подключение плат в совместимой серверной конфигурации
• Бренд: Supermicro
• Модель: RSC-X-6G4
• Артикул: RSC-X-6G4
• Тип оборудования: Райзеры
• Назначение изделия: Организует размещение и подключение плат в совместимой серверной конфигурации
