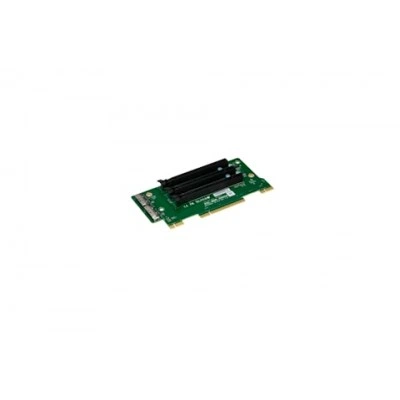

Плата расширения Supermicro RSC-W2R-666G5 2U, PCI-E x16

Основное описание платы расширения Supermicro RSC-W2R-666G5

Supermicro RSC-W2R-666G5 - плата расширения. Изделие организует размещение и подключение плат в совместимой серверной конфигурации.

Райзер подбирают по электрическому интерфейсу и механическому исполнению системы. Проверка монтажного положения помогает согласовать плату расширения с корпусом.

Платформа - WIO.

Форм-фактор - 2U.

Расположение - правая сторона.

Активное или пассивное исполнение - Пассивный.

Интерфейс и слоты - Выход:; (3) PCI-E x16; Сигнал:; (3) PCI-E x16.

Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.

Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.

При подборе фиксируют точное исполнение RSC-W2R-666G5. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.

Функциональные возможности

Райзер участвует в передаче сигналов между платформой и установленными устройствами. Возможности подключения зависят от схемы платформы и выбранного исполнения.

При изменении состава оборудования повторно оценивают отвод тепла. Это помогает согласовать новые компоненты с существующей компоновкой.

Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.

Технические особенности

• Платформа: WIO
• Форм-фактор: 2U
• Расположение: правая сторона
• Активное или пассивное исполнение: Пассивный
• Интерфейс и слоты: Выход:; (3) PCI-E x16; Сигнал:; (3) PCI-E x16
• Поколения PCIe: gen2:; gen3: Да; gen4: Да; gen5: Да
• Термодатчик: Да
• Автоопределение: Да
• Совместимые системы: SYS-E403-13E-FRN2T
• Назначение изделия: Организует размещение и подключение плат в совместимой серверной конфигурации
• Бренд: Supermicro
• Модель: RSC-W2R-666G5
• Артикул: RSC-W2R-666G5
• Тип оборудования: Райзеры
• Назначение изделия: Организует размещение и подключение плат в совместимой серверной конфигурации
