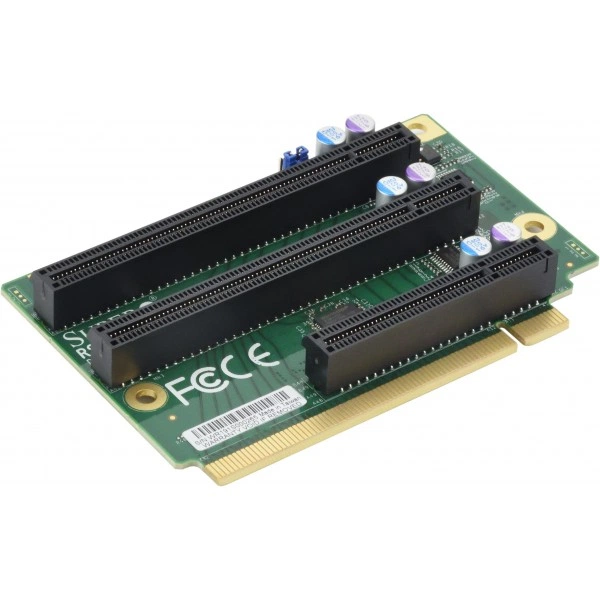

Плата расширения Supermicro RSC-T2R-884 2U, PCI-E x16

Основное описание платы расширения Supermicro RSC-T2R-884

Supermicro RSC-T2R-884 - плата расширения. Изделие организует размещение и подключение плат в совместимой серверной конфигурации.

Райзер подбирают по электрическому интерфейсу и механическому исполнению системы. Проверка монтажного положения помогает согласовать плату расширения с корпусом.

Платформа - Twin.

Форм-фактор - 2U.

Расположение - правая сторона.

Активное или пассивное исполнение - Пассивный.

Интерфейс и слоты - Выход:; (2) PCI-E x16; (1) PCI-E x8; Сигнал:; (2) PCI-E x4; (1) PCI-E x8.

При изменении состава устройств пересматривают схему подключений. После сборки проверяют обнаружение оборудования и его рабочий режим.

Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.

При подборе фиксируют точное исполнение RSC-T2R-884. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.

Функциональные возможности

Райзер участвует в передаче сигналов между платформой и установленными устройствами. Возможности подключения зависят от схемы платформы и выбранного исполнения.

При установке плат учитывают расположение соседних компонентов. Доступ к креплению и кабелям проверяют вместе с выбранным монтажным исполнением.

Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.

Технические особенности

• Платформа: Twin
• Форм-фактор: 2U
• Расположение: правая сторона
• Активное или пассивное исполнение: Пассивный
• Интерфейс и слоты: Выход:; (2) PCI-E x16; (1) PCI-E x8; Сигнал:; (2) PCI-E x4; (1) PCI-E x8
• Поколения PCIe: gen2: Да; gen3: Да; gen4:; gen5:
• Термодатчик: Да
• Автоопределение: Да
• Совместимые системы: SYS-6029TR-DTR
• Назначение изделия: Организует размещение и подключение плат в совместимой серверной конфигурации
• Бренд: Supermicro
• Модель: RSC-T2R-884
• Артикул: RSC-T2R-884
• Тип оборудования: Райзеры
• Назначение изделия: Организует размещение и подключение плат в совместимой серверной конфигурации
