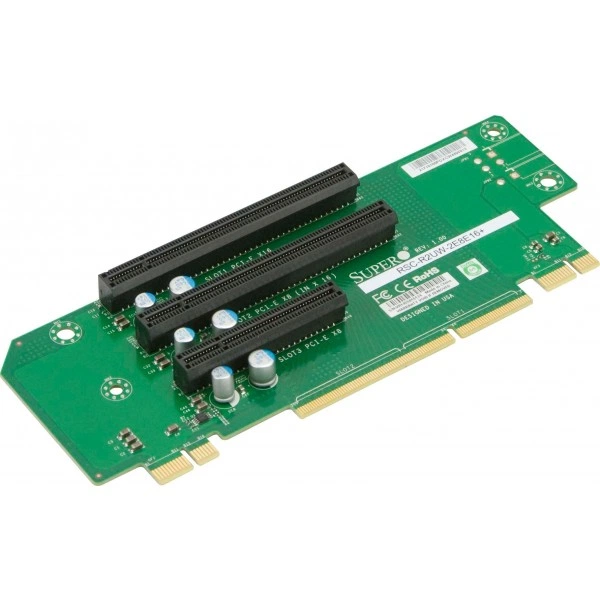

Плата расширения Supermicro RSC-R2UW-2E8E16+ 2U, PCI-E x16

Основное описание платы расширения Supermicro RSC-R2UW-2E8E16+

Supermicro RSC-R2UW-2E8E16+ - плата расширения. Изделие организует размещение и подключение плат в совместимой серверной конфигурации.

Райзер подбирают по электрическому интерфейсу и механическому исполнению системы. Проверка монтажного положения помогает согласовать плату расширения с корпусом.

Платформа - WIO.

Форм-фактор - 2U.

Расположение - левая сторона.

Активное или пассивное исполнение - Пассивный.

Интерфейс и слоты - Выход:; (2) PCI-E x16; (1) PCI-E x8; Сигнал:; (1) PCI-E x16; (2) PCI-E x8.

Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.

Расширение системы планируют под конкретные интерфейсные задачи. Набор устройств проверяют в составе целевой аппаратной конфигурации.

При подборе фиксируют точное исполнение RSC-R2UW-2E8E16+. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.

Функциональные возможности

Райзер участвует в передаче сигналов между платформой и установленными устройствами. Возможности подключения зависят от схемы платформы и выбранного исполнения.

Платы расширения выбирают по интерфейсу и доступному монтажному месту. Проверяют электрическое подключение и механическое размещение устройства.

Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.

Технические особенности

• Платформа: WIO
• Форм-фактор: 2U
• Расположение: левая сторона
• Активное или пассивное исполнение: Пассивный
• Интерфейс и слоты: Выход:; (2) PCI-E x16; (1) PCI-E x8; Сигнал:; (1) PCI-E x16; (2) PCI-E x8
• Поколения PCIe: gen2: Да; gen3: Да; gen4: Нет; gen5:
• Поддержка GPU/PHI: Да
• Термодатчик: Да
• Автоопределение: Да
• Совместимые системы: SYS-6028R-TDWNRSYS-6029P-WTRTSYS-6027R-TDT+SYS-6027R-CDNRT+
• Назначение изделия: Организует размещение и подключение плат в совместимой серверной конфигурации
• Бренд: Supermicro
• Модель: RSC-R2UW-2E8E16+
• Артикул: RSC-R2UW-2E8E16+
• Тип оборудования: Райзеры
• Назначение изделия: Организует размещение и подключение плат в совместимой серверной конфигурации

Применение

Супермикро RSC-R2UW-2E8E16+ подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

Для проекта с несколькими узлами полезно унифицировать спецификации. При этом точную модификацию каждого изделия фиксируют отдельно.

При сборке системы сначала определяют состав сопрягаемых компонентов. Изделие подбирают по технической спецификации проекта.

Совместимость

При проверке конфигурации рассмотрите связанные компоненты Supermicro SYS-6027R-CDNRT+, Supermicro SYS-6027R-TDT+. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.

План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.

Конструкция

Геометрия платы определяет положение разъёмов и устанавливаемых устройств. При сборке проверяют фиксацию и свободное место для подключений.

Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.

Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.

Монтаж и эксплуатация

Райзер устанавливают в предназначенное для него монтажное положение. Затем проверяют обнаружение подключённых устройств и работу нужного режима интерфейса.

При сборке оставляют доступ к фиксаторам соединений. После укладки проверяют состояние кабеля и расположение подключений.

Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro RSC-R2U-2E8. Для сопоставления аппаратных возможностей можно рассмотреть вариант: PCI-E x8, 2U. Такой вариант рассматривают для монтажного пространства соответствующего формата.

В качестве аналога рассмотрите Supermicro RSC-R1UW-E16. При подборе для другой конфигурации полезно проверить такое исполнение: 1U, 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.

Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.

Комплектация

Для исполнения RSC-R2UW-2E8E16+ заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. В заказе фиксируют принадлежности для конкретного монтажного исполнения.
