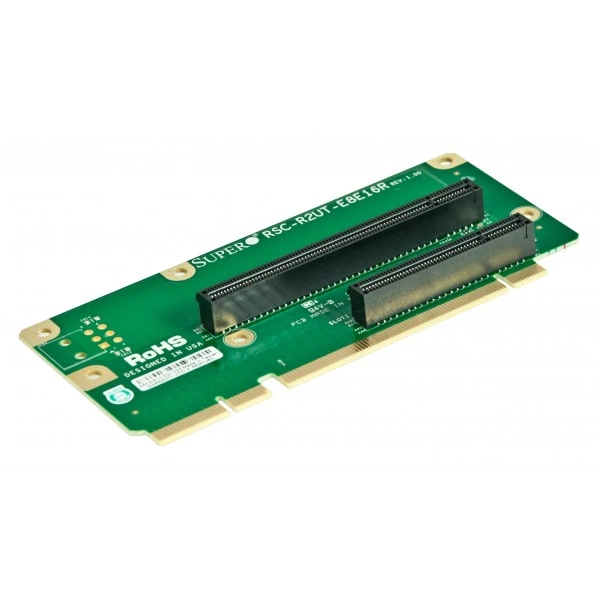

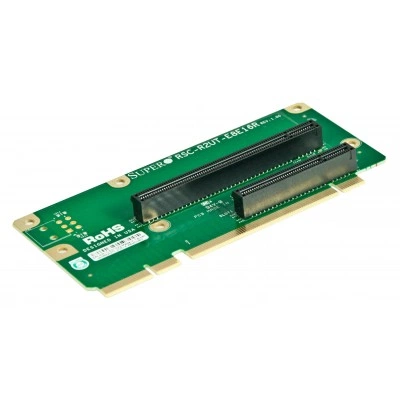

Плата расширения Supermicro RSC-R2UT-E8E16R 2U, PCI-E x16

Основное описание платы расширения Supermicro RSC-R2UT-E8E16R

Supermicro RSC-R2UT-E8E16R - плата расширения. Изделие организует размещение и подключение плат в совместимой серверной конфигурации.

Райзер подбирают по электрическому интерфейсу и механическому исполнению системы. Проверка монтажного положения помогает согласовать плату расширения с корпусом.

Платформа - Twin.

Форм-фактор - 2U.

Расположение - правая сторона.

Активное или пассивное исполнение - Пассивный.

Интерфейс и слоты - Выход:; (1) PCI-E x16; (1) PCI-E x8; Сигнал:; (1) PCI-E x16; (1) PCI-E x8.

Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.

Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.

При подборе фиксируют точное исполнение RSC-R2UT-E8E16R. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.

Функциональные возможности

Райзер участвует в передаче сигналов между платформой и установленными устройствами. Возможности подключения зависят от схемы платформы и выбранного исполнения.

Для оборудования расширения сопоставляют монтажную высоту и способ подключения. Затем проверяют возможности согласованной платформы.

Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.

Технические особенности

• Платформа: Twin
• Форм-фактор: 2U
• Расположение: правая сторона
• Активное или пассивное исполнение: Пассивный
• Интерфейс и слоты: Выход:; (1) PCI-E x16; (1) PCI-E x8; Сигнал:; (1) PCI-E x16; (1) PCI-E x8
• Поколения PCIe: gen2: Да; gen3: Да; gen4:; gen5:
• Поддержка GPU/PHI: Да
• Автоопределение: Да
• Совместимые системы: 6027TR-GTRF
• Назначение изделия: Организует размещение и подключение плат в совместимой серверной конфигурации
• Бренд: Supermicro
• Модель: RSC-R2UT-E8E16R
• Артикул: RSC-R2UT-E8E16R
• Тип оборудования: Райзеры
• Назначение изделия: Организует размещение и подключение плат в совместимой серверной конфигурации
