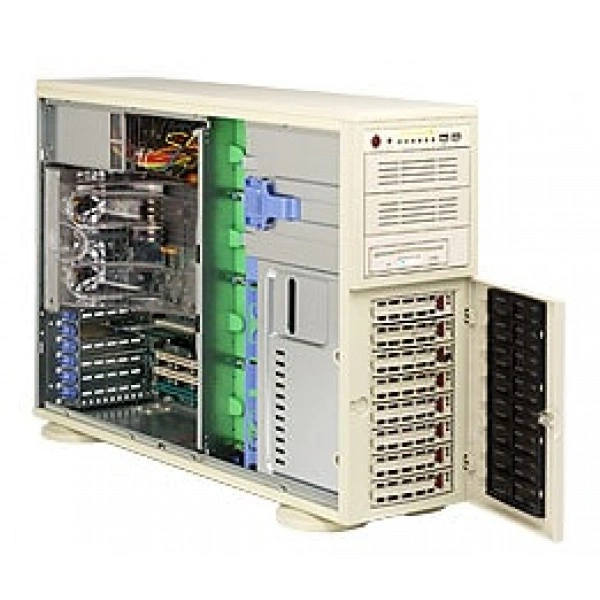

Рабочая станция Supermicro SYS-7045A-T 4U/Tower, DDR2, ECC DDR2

Интерфейсы и расширение

IDE

Один EIDE канал поддерживается до два UDMA IDE устройства(IDE-M, IDE-S) включая CF плата Поддерживается UDMA Режим 5, PIO Режим 4, и ATA/100 Компактный Flash (40-pin разъём, IDE 1, один канал) слот

Parallel Порт

1 ECP / EEP parallel порт

PCI-X

2x 64-бит 133/100MHz PCI-X (3.3V) слоты 1x 64-бит 100MHz PCI-X (3.3V) слот

Аудиоподсистема

AC97 Аудио

Интерфейсы SATA

ESB2 SATAII Контроллер RAID 0, 1, 5, 10 поддержка; Шесть Последовательный ATA порты Шесть SATA hard накопители поддерживается

Клавиатура и мышь

PS/2 клавиатура и мышь порты

Контроллер Super I/O

Winbond 83627G микросхема

Порты USB

4x USB задний порты 1x USB внутренний разъём 6 всего USB порты, 2.0 Соответствует / 1.1 Соответствует

Последовательные порты и разъёмы

1 Быстрый UART 16550 последовательный порт 1 Быстрый UART 16550 последовательный разъём

Сетевые контроллеры

Intel® (ESB2/Gilgal) 82563EB Два-Порт Gigabit Ethernet Контроллер Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход Intel® I/OAT поддержка для быстрых, масштабируемых и надёжных сетевых подключений

Сетевые порты LAN

2x RJ45 LAN порт

Слоты PCI

1x 32-бит 33MHz PCI (5V) слот

Слоты PCIe

1 (x16) PCI-E слот 1 (x4) PCI-E (с использованием x16) слот

Тактовый генератор

CK410B микросхема

Удалённое управление IPMI

Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0 200-pin IPMI слот (SIMLP) (Опционально: AOC-SIMLP-B) (Опционально: AOC-SIMLP-3) с 3rd LAN поддержка

Чипсет

Intel® 5000X (GreenCreek) чипсет MCH + PXH-V + ESB2

Конструкция и монтаж

Артикул

SYS-7045A-T

Бренд

Supermicro

Высота

Tower: 17.2" (437mm); Стоечный: 7.0" (178mm)

Глубина

25.5" (648mm)

Доступный Colors

Бежевый, Чёрный

Индикаторы

Питание LED Жёсткий накопитель активность LED 2x Сеть активность Индикаторы Система Перегрев / Вентилятор Отказ LED

Кнопки

Питание On/Off кнопка Система Сброс кнопка

Масса брутто

63 lbs (28.6kg)

Модель

SYS-7045A-T

Модель шасси

SC743TQ-645

Назначение изделия

Формирует вычислительное рабочее место для профессиональных приложений

Объединительная плата SATA

SC743 SATA Объединительная плата w/ Блейд-корзина Управление

Порты

2x USB Порты

Тип оборудования

Серверные системы

Форм-фактор

4U Rackmountable / Tower Опционально Стоечный Kit (CSE-PT26)

Ширина

Tower: 7.0" (178mm); Стоечный: 17.2" (437mm)

Оперативная память

Количество слотов DIMM

Восемь 240-pin слотов DIMM Поддерживается до 32 GB 667/533MHz DDR2 FB-DIMM память Два branch память bus Память требуется be заполнены в пары

Контроль ошибок памяти

Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память) Поддерживается Intel® x4 и x8 Один Устройство Данные Коррекция (SDDC)

Напряжение памяти

1.8V только 1.5V(AMB)

Объёмы модулей DIMM

512 MB, 1GB, 2GB, 4GB

Тип памяти

667/533MHz FB-DIMM (Fully Buffered DIMM) DDR2 ECC SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM

Питание и охлаждение

Блок питания: DC Выход

5V + 3.3V <= 160W

Блок питания: Блоки питания

645W Низкий-Шум AC блок питания с PFC; [ 24-pin, (4-pin, 8-pin) = 12V ]

Блок питания: Входное напряжение AC

100 - 240V, 50 - 60Hz, 11 - 5Amp

Блок питания: Дежурная линия +5V

4.0 Amp

Блок питания: Линия +12V

46.0 Amp

Блок питания: Линия +3.3V

30.0 Amp

Блок питания: Линия +5V

30.0 Amp

Блок питания: Линия -12V

0.6 Amp

Вентиляторы

4x 5000 RPM С горячей заменой PWM Охлаждение Вентиляторы 1x 4000 RPM с горячей заменой Задний Вытяжной PWM Вентилятор 1x Воздушный кожух

Дополнительные функции

Корпус вскрытие контроль Корпус вскрытие разъём

Индикаторы

CPU / Система Индикатор перегрева

Контроль вентиляторов

Всего из восемь 4-pin вентиляторы 8x вентиляторы с состояние мониторинг Состояние контроль для скорость управление Поддержка 3-pin вентиляторы Низкий шум вентилятор скорость управление Широтно-импульсная модуляция (PWM) вентилятор разъёмы

Контроль температуры

Мониторинг для CPU и корпус, окружающая среда CPU тепловой защита поддержка PSU I2C температура измерение logic Тепловой Мониторинг 2 (TM2) поддержка

Процессоры и сокет

Контроль для CPU ядра, +1.8V, +3.3V, +5V, -12V & +3.3V Дежурный режим CPU Core 5-Фаза-коммутация напряжение регулятор с автоматическое определение от 0.8375V-1.60V

Подсистема хранения

Peripheral отсек(s) [90o Rotatable]

3x 5.25" Peripheral Отсеки для накопителей

горячая замена

6x SATA горячая замена накопители

Процессорная подсистема

Операционная система Программное обеспечение

Поддерживается 64-бит Операционные системы Поддерживается 32-бит Операционные системы

Процессоры и сокет

Два 771-pin LGA Разъёмы Поддерживается до два Intel® 64-бит Xeon® процессоры из the одинаковые тип ниже: Четыре-Core Intel®; Xeon®процессор 5300 серия (Clovertown процессор) до 3.0 GHz Два-Core Intel®; Xeon®процессор 5100/5000 серия (Woodcrest/Dempsey процессор) до 3.73 GHz NOTE: Материнская плата ревизия PCB 2.0 или новее требуется до поддержка Xeon® 5100 (Woodcrest) процессоры

Системная шина

1333 MHz, 1066 & 667 MHz система bus

Управление и совместимость

Системная плата

Super X7DAE

Тип BIOS

8Mb Flash EEPROM с Phoenix® BIOS

Функции BIOS

Plug and Play (PnP) SMBIOS 2.3 DMI 2.1 PCI 2.2 ACPI 1.0 PCI-X 1.0 USB Клавиатура поддержка Аппаратные функции BIOS Virus защита

Условия эксплуатации

Условия эксплуатации и требования

Рабочая температура: 10°до 35°C (50°до 95°F) При хранении Температура: -40°до 70°C (-40°до 158°F) Рабочая относительная влажность: 8% до 90% (без конденсации) При хранении Относительная влажность: 5 до 95% (без конденсации)
