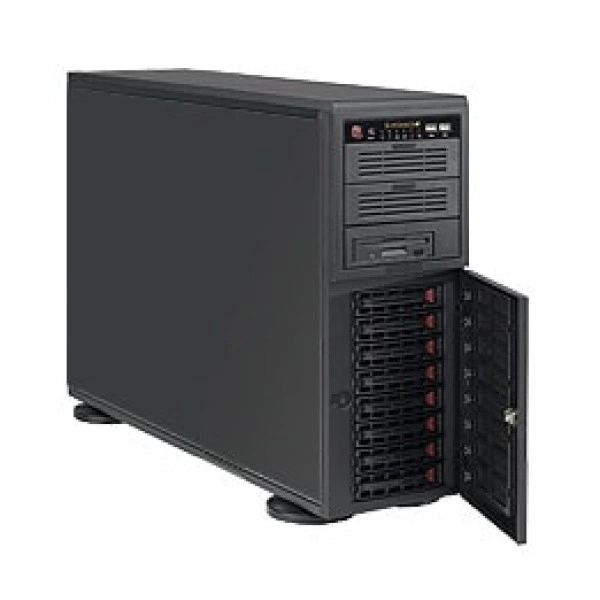

Рабочая станция Supermicro SYS-7045A-C3B 4U/Tower, ECC DDR2, IPMI

Интерфейсы и расширение

IDE

Один EIDE канал поддерживается до два UDMA IDE устройства(IDE-M, IDE-S) включая CF плата Поддерживается UDMA Режим 5, PIO Режим 4, и ATA/100

Parallel Порт

1x ECP / EEP Parallel Порт

PCI-X

2x 64-бит 133/100MHz PCI-X (3.3V) слоты

Аудиоподсистема

Высокий Definition 7.1 Channel Аудио; Высокий Definition 7.1 Channel Аудио Line-в / Line-out / Microphone Порты

Интерфейсы SAS

Broadcom SAS1068E RAID 0, 1, 10 поддержка (Опционально: AOC-IButton68) RAID 5 поддержка; 8 SAS / SATA порты

Интерфейсы SATA

Intel ICH9R SB SATAII Контроллер RAID 0, 1, 5, 10 поддержка (Windows только) RAID 0, 1, 10 поддержка (Linux); Шесть Последовательный ATA порты Шесть SATA hard накопители поддерживается

Клавиатура и мышь

PS/2 клавиатура и мышь порты

Контроллер Super I/O

Winbond 83627DHG микросхема

Порты USB

4x USB задний порты 6x USB внутренний разъём 10 всего USB порты, 2.0 Соответствует

Последовательные порты и разъёмы

1 Быстрый UART 16550 последовательный порт 1 Разъём

Сетевые контроллеры

Intel® Два 82573V/L Gigabit Ethernet Контроллер Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход Intel® I/OAT поддержка для быстрых, масштабируемых и надёжных сетевых подключений

Сетевые порты LAN

2x RJ45 LAN порты

Слоты PCI

2x 32-бит 33MHz PCI (5V) слоты

Слоты PCIe

1 (x16) PCI-E слот 1 (x4) PCI-E (с использованием x16) слот

Тактовый генератор

CK505 микросхема

Удалённое управление IPMI

Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0 200-pin IPMI слот (SIMLP) (Опционально: AOC-SIMLP-B) (Опционально: AOC-SIMLP-3) с 3rd LAN поддержка NOTE: KVM-свыше-LAN не поддерживается - there is нет DVO сигнал до the IPMI слот

Чипсет

Intel® 5100 (San Clemente) чипсет Intel® ICH9R + PXH-V

Конструкция и монтаж

Артикул

SYS-7045A-C3B

Бренд

Supermicro

Высота

17.2" (437mm)

Глубина

25.5" (648mm)

Доступный Colors

Чёрный

Индикаторы

Питание LED Жёсткий накопитель активность LED 2x Сеть активность Индикаторы Система Перегрев / Вентилятор Отказ LED

Кнопки

Питание On/Off кнопка Система Сброс кнопка

Масса брутто

63 lbs (28.6kg)

Модель

SYS-7045A-C3B

Модель шасси

SC743TQ-865-SQ

Назначение изделия

Формирует вычислительное рабочее место для профессиональных приложений

Объединительная плата SAS/SATA

SC743 SAS / SATA Объединительная плата w/ Блейд-корзина Управление

Порты

2x USB Порты

Тип оборудования

Серверные системы

Форм-фактор

4U Rackmountable / Tower Опционально Стоечный Kit (CSE-PT26)

Ширина

7.0" (178mm)

Оперативная память

Количество слотов DIMM

Шесть 240-pin слотов DIMM Поддерживается до 48GB 667/533MHz DDR2 ECC Register память Память требуется be заполнены в пары

Контроль ошибок памяти

Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память)

Напряжение памяти

1.8V только

Объёмы модулей DIMM

512MB, 1GB, 2GB, 4GB, 8GB**

Тип памяти

667/533MHz Register DDR2 ECC SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM

Питание и охлаждение

Блок питания: Блоки питания

865W AC блок питания (охлаждение-резервируемое) w/ PFC

Блок питания: Входное напряжение AC

100 - 240V, 50-60Hz, 12-6 Amp

Блок питания: Дежурная линия +5V

6.5 Amp

Блок питания: Линия +12V

70 Amp

Блок питания: Линия +3.3V

30 Amp

Блок питания: Линия +5V

30 Amp

Блок питания: Линия -12V

1 Amp

Блок питания: Сертификация

Сертифицированный

Вентиляторы

2x 8cm С горячей заменой PWM Охлаждение Вентиляторы 1x 9cm с горячей заменой Задний Вытяжной PWM Вентилятор 2x Активный heatsink w/ heatpipe

Дополнительные функции

Контроль вскрытия корпуса Разъём контроля вскрытия корпуса SDDC Поддержка

Индикаторы

CPU / Система Индикатор перегрева Suspend-состояние Индикатор LED +5V Дежурный режим alert LED

Контроль вентиляторов

Восемь 4-pin вентиляторы 8x вентиляторы с тахометр мониторинг Состояние контроль для скорость управление Состояние контроль для on/off управление Поддержка 3-pins Низкий шум вентилятор скорость управление Широтно-импульсная модуляция (PWM) вентилятор разъёмы

Контроль температуры

Мониторинг для CPU и корпус окружающая среда CPU тепловой защита поддержка Тепловой Управление для 8x Вентилятор Разъёмы PSU I2C температура измерение logic Тепловой Мониторинг 2 (TM2) поддержка PECI

Процессоры и сокет

Контроль для CPU ядра,+1.8V, +3.3V, +5V, ±12V, +3.3V Дежурный режим, +5 Дежурный режим, VBAT, HT, Память, Чипсет CPU Core 6-Фаза-коммутация напряжение регулятор с автоматическое определение от 0.8375V-1.60V

Подсистема хранения

Peripheral отсек(s) [90o Rotatable]

3x 5.25" Peripheral Отсеки для накопителей

горячая замена

8x SAS горячая замена накопители

Процессорная подсистема

Операционная система Программное обеспечение

Поддерживается 64-бит Операционные системы Поддерживается 32-бит Операционные системы

Процессоры и сокет

Два 771-pin LGA Разъёмы Поддерживается до Два Intel® 64-бит Xeon®процессоры из the одинаковые тип ниже: Четыре-Core Intel®; Xeon®процессор; 5400/5300 серия (Harpertown; /Clovertown процессор); до 3.16 GHz Два-Core Intel®; Xeon®процессор; 5200/5100 серия (Wolfdale/Woodcrest процессор) до 3.40 GHz

Управление и совместимость

Системная плата

Super X7DCA-3

Тип BIOS

8Mb Flash EEPROM с Phoenix ® BIOS

Функции BIOS

Plug and Play (PnP) DMI 2.3 PCI 2.2 ACPI 1.0/2.0 ACPI 1.0 (ограниченная) USB Клавиатура поддержка Аппаратные функции BIOS Virus защита

Условия эксплуатации

Условия эксплуатации и требования

Рабочая температура: 10° до 35°C (50° до 95°F) При хранении Температура: -40° до 70°C (-40° до 158°F) Рабочая относительная влажность: 8% до 90% (без конденсации) При хранении Относительная влажность: 5 до 95% (без конденсации)
