Артикул: SBI-7228R-T2F
В наличии

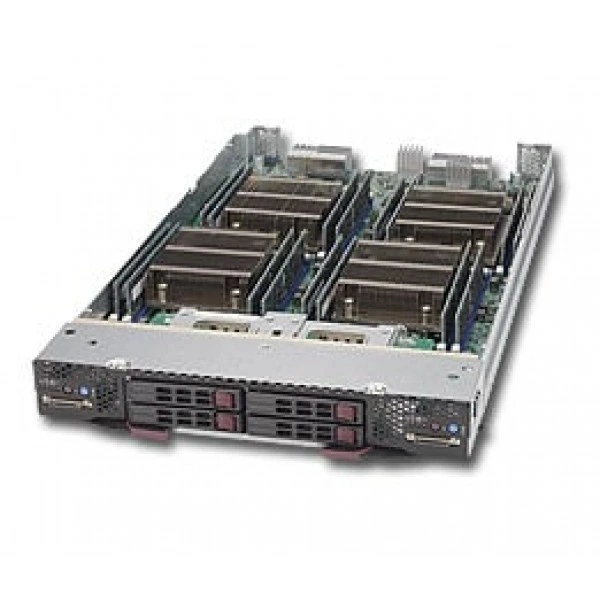

Вычислительный блейд-модуль Supermicro SBI-7228R-T2F LGA 2011, ECC DDR4, IPMI
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание блейд-модуля Supermicro SBI-7228R-T2F
Supermicro SBI-7228R-T2F - вычислительный блейд-модуль. Изделие выполняет вычислительные задачи в совместимой модульной платформе.
Модуль рассматривают вместе с блейд-корзиной и её инфраструктурой. При подборе конфигурации сверяют вычислительные ресурсы, питание и сетевое подключение.
Системная плата - Super B10DRT-IBF.
Процессоры и сокет - Intel® Xeon® процессор E5-2600; v4†/; v3 семейство; Два сокет R3 (LGA 2011).
Ядра и кэш - до 22 ядра† / до 55MB† кэш.
Системная шина - QPI до 9.6 GT/s.
Ограничения процессорной подсистемы - † версия BIOS 2.0 или новее требуется.
Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.
При выборе сетевой конфигурации учитывают рабочий трафик и его распределение. Проверку подключения выполняют с нагрузкой, похожей на будущую.
При подборе фиксируют точное исполнение SBI-7228R-T2F. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.
Функциональные возможности
Модульный подход позволяет планировать вычислительные узлы внутри общей платформы. Работа конкретного узла зависит от совместимости оборудования и настройки инфраструктуры корзины.
Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Технические особенности
- Системная плата: Super B10DRT-IBF
- Процессоры и сокет: Intel® Xeon® процессор E5-2600; v4†/; v3 семейство; Два сокет R3 (LGA 2011)
- Ядра и кэш: до 22 ядра† / до 55MB† кэш
- Системная шина: QPI до 9.6 GT/s
- Ограничения процессорной подсистемы: † версия BIOS 2.0 или новее требуется
- Сетевые контроллеры на узел: Intel® I350 Два порт Gigabit Ethernet; Intel® I/OAT 3 поддержка для быстрых, масштабируемых и надёжных сетевых подключений; VMDq поддержка для better performance из виртуализация
- Количество слотов DIMM: 8x 288-pin DDR4 слотов DIMM на узел; до 512GB ECC RDIMM или LRDIMM
- Соответствие требованиям Европы: EN60950-1, CE - Низкий Напряжение Directive 73/23/EEE
- Объёмы модулей DIMM: RDIMM:; 64GB, 32GB, 16GB, 8GB, 4GB; LRDIMM: 128GB, 64GB, 32GB
- Удалённое управление IPMI на узел: Поддержка Интеллектуальный Платформа Управление Интерфейс (IPMI) v.2.0 через Корпус Управление Модуль (CMM)
- Соответствие требованиям США и Канады: FCC- Emissions (US) Verification
- Тип BIOS: 128Mb SPI Flash EEPROM с AMI® BIOS
- Назначение изделия: Выполняет вычислительные задачи в совместимой модульной платформе
- горячая замена: 4x 2.5" горячая замена SATA отсеков для накопителей, HDD/SSD (2 на узел)
- Тип оборудования: Серверные системы
- Назначение изделия: Выполняет вычислительные задачи в совместимой модульной платформе
Применение
Супермикро SBI-7228R-T2F подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При масштабировании вычислений оценивают ограничения всей конфигурации. Выбор оборудования связывают с архитектурой целевой задачи.
В проекте модернизации проверяют связи с существующим оборудованием. Изменение одного узла рассматривают вместе с остальной системой.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro SBE-720F-R90, Supermicro SFT-DCMS-SINGLE. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Конструкция
Монтажное исполнение связано с интерфейсами и геометрией блейд-платформы. Перед установкой проверяют свободное место и требования выбранной конфигурации.
Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.
Количество процессорных ресурсов планируют вместе с объёмом памяти. Такой подход помогает подготовить сбалансированную конфигурацию для выбранной задачи.
Монтаж и эксплуатация
Подготовку ведут по схеме совместимой блейд-корзины. После установки проверяют обнаружение узла и его работу с настроенной инфраструктурой.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SBI-7227R-T2. При подборе для другой конфигурации полезно проверить такое исполнение: ECC DDR3, LGA 2011. Это исполнение полезно сравнить при комплектовании подсистемы памяти.
В качестве аналога рассмотрите Supermicro SBI-7128RG-X. Этот вариант рассматривают для проекта со следующими требованиями: 10GbE, LGA 2011. Его сравнивают при выборе оборудования для требуемого класса скорости сети.
Энергопотребление оценивают в характерном рабочем сценарии. При расчёте конфигурации учитывают изменение нагрузки во время эксплуатации.
Комплектация
При заказе согласуйте состав позиции SBI-7228R-T2F вместе с монтажными принадлежностями для выбранной установки. Для комплектования платформы используются AOM-TPM-9665V, SNK-P0047PSC, SNK-P0047PSM, SNK-P0047PS. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики SBI-7228R-T2F
Идентификация
- Тип оборудования
- Серверные системы
Интерфейсы и расширение
- KVM
- 1x Передний Разъём для Supermicro KVM Плата
- Интерфейсы SATA на узел
- SATA3 (6Gbps); RAID 0, 1
- Поддержка DOM
- 1x SuperDOM (Disk on Module) порт
- Поддержка TPM
- 1x TPM 1.2 20-pin Разъём
- Сетевые контроллеры на узел
- Intel® I350 Два порт Gigabit Ethernet; Intel® I/OAT 3 поддержка для быстрых, масштабируемых и надёжных сетевых подключений; VMDq поддержка для better performance из виртуализация
- Сеть На плате на узел
- Один-порт FDR InfiniBand на плате
- Удалённое управление IPMI на узел
- Поддержка Интеллектуальный Платформа Управление Интерфейс (IPMI) v.2.0 через Корпус Управление Модуль (CMM)
- Чипсет на узел
- Intel® C612 Express чипсет
Конструкция и монтаж
- Артикул
- SBI-7228R-T2F
- Бренд
- Supermicro
- Высота
- 11.32" (288 mm)
- Глубина
- 20.5" (520.7mm)
- Доступный Colors
- Чёрный
- Индикаторы
- Питание LED; UID / KVM LED; Сеть Активность LED; Fault LED
- Кнопки
- Питание On/Off кнопка; KVM кнопка
- Масса
- 17 lbs (7.71 kg)
- Модель
- SBI-7228R-T2F
- Назначение изделия
- Выполняет вычислительные задачи в совместимой модульной платформе
- Разъём
- SUV (Последовательный/USB/Видеовывод) & KVM Разъём
- Соответствие требованиям Европы
- EN55022 - Emissions; EN55024 - Immunity; EN61000-3-2 - Harmonics; EN61000-3-3 - Напряжение Flicker; CE - EMC Directive 89/336/EEC
- Соответствие требованиям США и Канады
- FCC- Emissions (US) Verification
- Ширина
- 1.67" (42.4 mm)
Оперативная память
- Количество слотов DIMM
- 8x 288-pin DDR4 слотов DIMM на узел; до 512GB ECC RDIMM или LRDIMM
- Контроль ошибок памяти
- Исправление однобитовые ошибки
- Напряжение памяти
- 1.2 V
- Объёмы модулей DIMM
- RDIMM:; 64GB, 32GB, 16GB, 8GB, 4GB; LRDIMM: 128GB, 64GB, 32GB
- Тип памяти
- 2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-бит
Подсистема хранения
- горячая замена
- 4x 2.5" горячая замена SATA отсеков для накопителей, HDD/SSD (2 на узел)
Процессорная подсистема
- Ограничения процессорной подсистемы
- † версия BIOS 2.0 или новее требуется
- Процессоры и сокет
- Intel® Xeon® процессор E5-2600; v4†/; v3 семейство; Два сокет R3 (LGA 2011)
- Системная шина
- QPI до 9.6 GT/s
- Ядра и кэш
- до 22 ядра† / до 55MB† кэш
Управление и совместимость
- Системная плата
- Super B10DRT-IBF
- Тип BIOS
- 128Mb SPI Flash EEPROM с AMI® BIOS
- Функции BIOS
- Plug and Play (PnP); PCI 2.2; ACPI до 3.0; USB Клавиатура поддержка
Условия эксплуатации
- Соответствие требованиям Германии
- TUV
- Соответствие требованиям Европы
- EN60950-1, CE - Низкий Напряжение Directive 73/23/EEE
- Соответствие требованиям США и Канады
- UL60950-1 - CSA/CUL 60950-1
- Условия эксплуатации и требования
- Рабочая температура: 10°до 35°C (50°до 95°F); При хранении Температура: -40°до 70°C (-40°до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); При хранении Относительная влажность: 5 до 95% (без конденсации)
