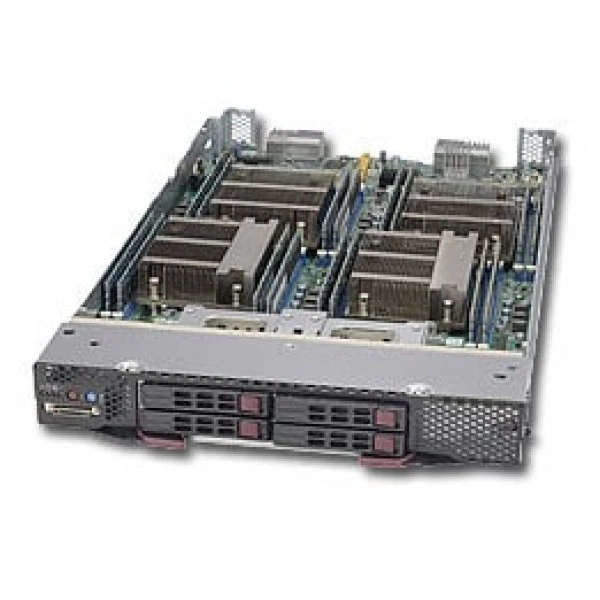

Вычислительный блейд-модуль Supermicro SBI-7147R-S4X LGA 2011, ECC DDR3, IPMI

Артикул: SBI-7147R-S4X

В наличии

Вычислительный блейд-модуль Supermicro SBI-7147R-S4X LGA 2011, ECC DDR3, IPMI

Name: Вычислительный блейд-модуль Supermicro SBI-7147R-S4X LGA 2011, ECC DDR3, IPMI
Brand: Supermicro
SKU: SBI-7147R-S4X

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@russia-supermicro.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 302-27-80

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основное описание блейд-модуля Supermicro SBI-7147R-S4X

Supermicro SBI-7147R-S4X - вычислительный блейд-модуль. Изделие выполняет вычислительные задачи в совместимой модульной платформе.

Модуль рассматривают вместе с блейд-корзиной и её инфраструктурой. При подборе конфигурации сверяют вычислительные ресурсы, питание и сетевое подключение.

Системная плата - Super B9QR7-TP.

Процессоры и сокет - Intel® Xeon® процессор E5-4600; v2; или E5-4600 семейство; Четыре сокет R (LGA 2011).

кэш - до 30MB.

Системная шина - QPI до 8 GT/s.

Объём памяти - 16x 240-pin DDR3 слотов DIMM; Поддерживается до 1TB DDR3 ECC LRDIMM; Поддерживается до 512GB DDR3 ECC Регистровая память; (RDIMM); Поддерживается до 128GB DDR3 ECC Небуферизованная память; (UDIMM).

Развитие конфигурации удобнее планировать с резервом под рабочие данные. Для этого заранее определяют текущую потребность и предполагаемый рост задачи.

Для обмена данными оценивают требования всей сетевой цепочки. Пропускную способность отдельных устройств сопоставляют с топологией проекта.

При подборе фиксируют точное исполнение SBI-7147R-S4X. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.

Функциональные возможности

Модульный подход позволяет планировать вычислительные узлы внутри общей платформы. Работа конкретного узла зависит от совместимости оборудования и настройки инфраструктуры корзины.

Перед вводом в работу проверяют питание на месте установки. Затем сопоставляют его с параметрами выбранного оборудования.

При плотной компоновке отдельно проверяют доступ воздуха к компонентам. Свободное монтажное место сопоставляют с выбранным способом теплоотвода.

Технические особенности

Системная плата: Super B9QR7-TP
Процессоры и сокет: Intel® Xeon® процессор E5-4600; v2; или E5-4600 семейство; Четыре сокет R (LGA 2011)
кэш: до 30MB
Системная шина: QPI до 8 GT/s
Объём памяти: 16x 240-pin DDR3 слотов DIMM; Поддерживается до 1TB DDR3 ECC LRDIMM; Поддерживается до 512GB DDR3 ECC Регистровая память; (RDIMM); Поддерживается до 128GB DDR3 ECC Небуферизованная память; (UDIMM)
Соответствие требованиям Германии: TUV
Удалённое управление IPMI: Поддержка Интеллектуальный Платформа Управление; Интерфейс (IPMI) v.2.0 через Корпус Управление Модуль; (CMM)
Масса: 17 lbs (7.71 kg)
Поддержка DOM: 2x SuperDOM (Диск on; Модуль) порты
Условия эксплуатации и требования: Рабочая температура: 10°до 35°C; (50°до 95°F); При хранении Температура: -40°до 70°C; (-40°до 158°F); Рабочая относительная влажность: 8% до 90%; (без конденсации); При хранении Относительная влажность: 5 до 95%; (без конденсации)
горячая замена: 4x 2.5" SAS горячая замена отсеков для накопителей
Объёмы модулей DIMM: 64GB, 32GB, 16GB, 8GB, 4GB, 2GB, 1GB
Тип памяти: 1866/1600/1333/1066/800MHz ECC DDR3 SDRAM; 72-бит, 240-pin позолоченные контакты модули DIMM
Глубина: 20.5" (520.7mm)
Тип оборудования: Серверные системы
Назначение изделия: Выполняет вычислительные задачи в совместимой модульной платформе

Применение

Супермикро SBI-7147R-S4X подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

Для расчётных приложений заранее определяют объём рабочих данных. После этого выбирают состав ресурсов и проверяют его на стенде.

Для комплектования оборудования составляют перечень необходимых узлов. Такой подход помогает связать отдельный товар с конкретной установкой.

Совместимость

При проверке конфигурации рассмотрите связанные компоненты Supermicro SBE-710Q-D32, Supermicro SBE-710Q-R42. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.

Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.

Конструкция

Монтажное исполнение связано с интерфейсами и геометрией блейд-платформы. Перед установкой проверяют свободное место и требования выбранной конфигурации.

Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.

Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.

Монтаж и эксплуатация

Подготовку ведут по схеме совместимой блейд-корзины. После установки проверяют обнаружение узла и его работу с настроенной инфраструктурой.

Прокладку выполняют без натяжения и давления на соседние компоненты. После подключения проверяют фиксацию соединения.

Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro SBA-7142G-T4. Для сопоставления аппаратных возможностей можно рассмотреть вариант: ширина: 1.67" (42.4 mm), ECC DDR3. Это исполнение полезно сравнить при комплектовании подсистемы памяти.

В качестве аналога рассмотрите Supermicro SBI-7128R-C6. Для сопоставления аппаратных возможностей можно рассмотреть вариант: ECC DDR4, LGA 2011. Это исполнение полезно сравнить при комплектовании подсистемы памяти.

Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.

Комплектация

Комплектование позиции SBI-7147R-S4X удобно проверить по перечню компонентов вашей системы до оформления заказа. Для комплектования платформы используются SNK-P0047PSC, SNK-P0047PS. Необходимый состав поставки согласуют с выбранной конфигурацией.

Технические характеристики SBI-7147R-S4X

Идентификация

Тип оборудования: Серверные системы

Интерфейсы и расширение

KVM: 1x Передний Разъём для Supermicro KVM Плата
Интерфейсы SAS: SAS2 (6Gbps) через Broadcom 2308; SW RAID 0, 1, 10 поддержка
Поддержка DOM: 2x SuperDOM (Диск on; Модуль) порты

Сетевые контроллеры: Mellanox ConnectX-3 Pro EN два-порт IC 10; Gigabit Ethernet; Intel® I350 Два порт Gigabit Ethernet; Intel® I/OAT 3 поддержка для; fast, scaleable, и reliable сетевые подключения; VMDq поддержка для better; performance из виртуализация
Удалённое управление IPMI: Поддержка Интеллектуальный Платформа Управление; Интерфейс (IPMI) v.2.0 через Корпус Управление Модуль; (CMM)
Чипсет: Intel® C602J чипсет

Конструкция и монтаж

Артикул: SBI-7147R-S4X
Бренд: Supermicro
Высота: 11.32" (288 mm)
Глубина: 20.5" (520.7mm)
Доступный Colors: Чёрный
Индикаторы: Питание LED; UID / KVM LED; Сеть Активность LED; Fault LED
Кнопки: Питание On/Off кнопка; KVM кнопка

Масса: 17 lbs (7.71 kg)
Модель: SBI-7147R-S4X
Назначение изделия: Выполняет вычислительные задачи в совместимой модульной платформе
Разъём: SUV (Последовательный/USB/Видеовывод) & KVM Разъём
Соответствие требованиям Европы: EN55022 - Emissions; EN55024 - Immunity; EN61000-3-2 - Harmonics; EN61000-3-3 - Напряжение Flicker; CE - EMC Directive 89/336/EEC
Соответствие требованиям США и Канады: FCC- Emissions (US) Verification
Ширина: 1.67" (42.4 mm)

Оперативная память

Контроль ошибок памяти: Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память); Поддерживается Intel® x4 и x8 Один Устройство; Данные Коррекция (SDDC)
Напряжение памяти: 1.5 V и 1.35 V
Объём памяти: 16x 240-pin DDR3 слотов DIMM; Поддерживается до 1TB DDR3 ECC LRDIMM; Поддерживается до 512GB DDR3 ECC Регистровая память; (RDIMM); Поддерживается до 128GB DDR3 ECC Небуферизованная память; (UDIMM)

Объёмы модулей DIMM: 64GB, 32GB, 16GB, 8GB, 4GB, 2GB, 1GB
Тип памяти: 1866/1600/1333/1066/800MHz ECC DDR3 SDRAM; 72-бит, 240-pin позолоченные контакты модули DIMM

Подсистема хранения

горячая замена: 4x 2.5" SAS горячая замена отсеков для накопителей

Процессорная подсистема

кэш: до 30MB
Процессоры и сокет: Intel® Xeon® процессор E5-4600; v2; или E5-4600 семейство; Четыре сокет R (LGA 2011)

Системная шина: QPI до 8 GT/s

Управление и совместимость

Системная плата: Super B9QR7-TP
Тип BIOS: 128Mb SPI Flash EEPROM с AMI® BIOS

Функции BIOS: Plug and Play (PnP); PCI 2.2; ACPI до 3.0; USB Клавиатура поддержка

Условия эксплуатации

Соответствие требованиям Германии: TUV
Соответствие требованиям Европы: EN60950-1, CE - Низкий Напряжение Directive 73/23/EEE

Соответствие требованиям США и Канады: UL60950-1 - CSA/CUL 60950-1
Условия эксплуатации и требования: Рабочая температура: 10°до 35°C; (50°до 95°F); При хранении Температура: -40°до 70°C; (-40°до 158°F); Рабочая относительная влажность: 8% до 90%; (без конденсации); При хранении Относительная влажность: 5 до 95%; (без конденсации)
